Болтовете на цилиндровата глава изтъняват по време на работа. Всеки път, когато разликата между диаметрите "d1" и "d2" надвишава максимално допустимата стойност ("d1" - "d2": 0,15 mm) болтовете трябва да се сменят с нови.
Забележка. Ако минималният диаметър на болта е извън точката "62", посочена на фигурата, измерете го и приемете стойността като "d2".
2. Деформация на повърхността на главата на цилиндъра:
Забележка. При извършване на тази проверка е необходимо също така да се провери деформацията на повърхността на цилиндровия блок.
Използвайте скрепер, за да отстраните масления и водния филм от повърхността (като включвания), уплътнение, уплътнител, въглеродни отлагания и др.
Забележка. Внимавайте да не позволите вода или частици от уплътнение да навлязат в маслените канали.

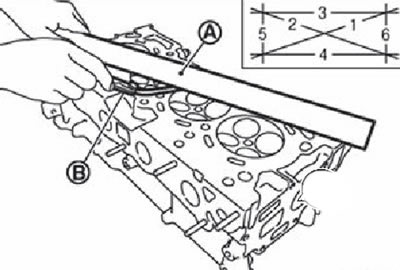

С помощта на прав ръб и комплект измервателни уреди, измерете плоскостта на повърхността на главата на цилиндъра в шест посоки. Ако получените резултати надвишават максимално допустимата стойност, е необходимо да смените главата на цилиндъра с нова.
А. Прав ръб.
B. Комплект плоски измервателни уреди.
