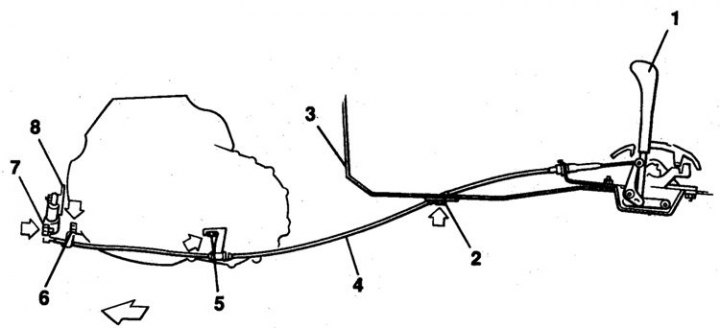

Кабел за управление на трансмисията

1. Селектор; 2. Закрепване на кабела към пода; 3. Пол; 4. Кабел; 5. Скоба; 6. Скоба; 7. Гайка на обвивката на кабела; 8. Трансмисионен лост

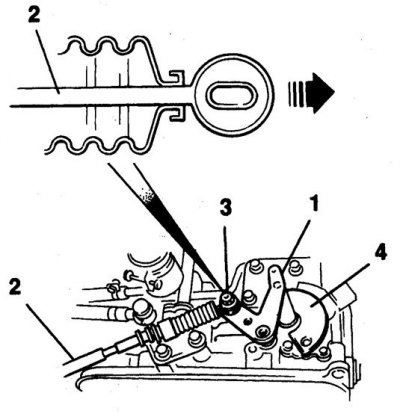

Регулиране на кабела

1. Лост; 2. Кабел; 3. Ядка; 4. Ключ за блокиране на стартера
Стрелката показва посоката на регулиращата сила.
Корекция
1. Преместете селектора в позиция R.
2. Повдигнете предната част на колата и я поставете на стойки.
3. Уверете се, че скоростният лост също е в позиция P.
4. Развийте гайката, закрепваща кабела към лоста.
5. С помощта на динамометър издърпайте ухото на края на кабела със сила 0,7 kG.
6. Отстранете динамометъра и преместете кабела назад с 1,0 mm.
7. Докато държите обвивката на кабела, затегнете контрагайката.
8. Проверете селектора за свобода на движение.
9. Ако кабелът се огъне при преместване на селектора, повторете настройката.
10. Смажете триещите се повърхности на жилото и лоста и спуснете колата.
Премахване
1. Повдигнете предната част на колата и я поставете на стойки.
2. Преместете селектора в позиция R.
3. Отстранете централната част на предния панел.
4. Развийте гайката, свалете скобата на кабелната обвивка и изключете кабела от селектора.
5. Развийте болта и свалете скобата, издърпайте кабела.
6. Развийте гайката на лоста, извадете скобата от скобата и извадете кабела. Имайте предвид, че позицията на лоста на трансмисията не трябва да се променя, когато монтирате кабела (маркирайте позицията на лоста, преди да извадите кабела).
7. Проверете кабела за признаци на износване и повреда.
8. Проверете свободата на движение на кабела в обвивката. Моля, имайте предвид, че кабелът може да заседне при повторно инсталиране, въпреки че може да изглежда лесен за преместване, когато е напълно изпънат.
9. Ако кабелът е сериозно повреден, сменете го.
Монтиране
1. Прекарайте кабела през пода и затегнете болтовете на пода.
2. Прикрепете кабела към селектора и поставете обвивката на кабела в скобата.
3. Затегнете гайката и поставете скобата.
4. Преместете селектора в позиция P, уверете се, че скоростният лост също е в позиция P.
5. Поставете кабела върху лоста на скоростната кутия.
6. Закрепете обвивката на кабела със скоби.
7. Регулирайте кабела.
8. Поставете централната част на предния панел и спуснете колата.
