Съдържание: Амортисьор за подаване на въздух ↓ Амортисьор за избор на режими на…↓ Амортисьор за смесване на въздуха ↓
Забележка. Амортисьорите, кабелите и компонентите за тяхното монтиране са показани на илюстрацията Сглобяване на A/V модула за модели с ръчно управление. Кабелното задвижване се използва само при модели без автоматичен AC.
Амортисьор за подаване на въздух
1. Отстранете капака на жабката (вижте глава Тяло).

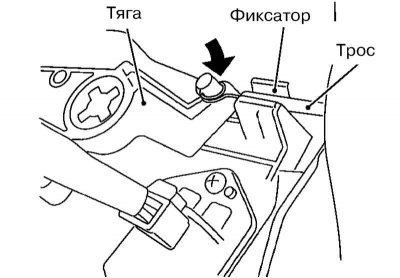

2. Освободете задвижващия кабел на въздушната клапа от скобата.
3. Поставете лоста за управление на въздуха в положение за циркулация.
4. Натиснете пръта на въздушната клапа в посоката, посочена от стрелката на илюстрацията, като същевременно издърпате кабелната обвивка към блока за управление на вентилационната система и я фиксирате.
Забележка. Когато фиксирате обвивката на кабела, не местете сърцевината на кабела.
5. Когато движите лоста за управление на въздуха, уверете се, че се движи плавно.
Амортисьор за избор на режими на разпределение на въздуха
1. Отстранете капака на колоната на арматурното табло (вижте глава Тяло).

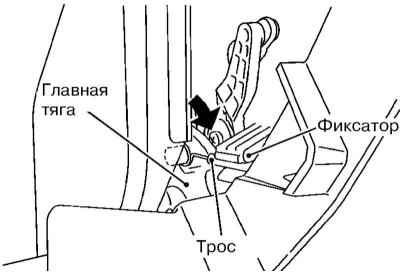

2. Освободете задвижващия кабел на клапата за избор на режими на разпределение на въздуха от скобата.
3. Поставете копчето за избор на режим в положение вентилация.
4. Натиснете основната връзка в посоката, посочена от стрелката на илюстрацията, като същевременно издърпате кабелната обвивка към блока за управление на вентилационната система и я фиксирате.
Забележка. Когато фиксирате обвивката на кабела, не местете сърцевината на кабела.
4. Когато местите дръжката за избор на режим, уверете се, че сърцевината на кабела се движи плавно.
Амортисьор за смесване на въздуха
1. Отстранете капака на колоната на арматурното табло (вижте глава Тяло).

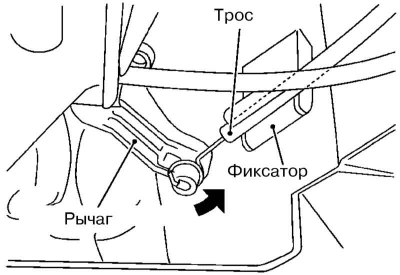

2. Освободете задвижващия кабел на клапата за смесване на въздуха от скобата.
3. Поставете копчето за контрол на температурата на максимално охлаждащо положение.
4. Натиснете лоста на клапата в посоката, посочена от стрелката на илюстрацията, като същевременно издърпате кабелната обвивка към блока за управление на вентилационната система и я фиксирате.
Забележка. Когато фиксирате обвивката на кабела, не местете сърцевината на кабела.
5. Когато местите дръжката за регулиране на температурата, уверете се, че сърцевината на кабела се движи плавно.
