Унутрашњи пречник цилиндра

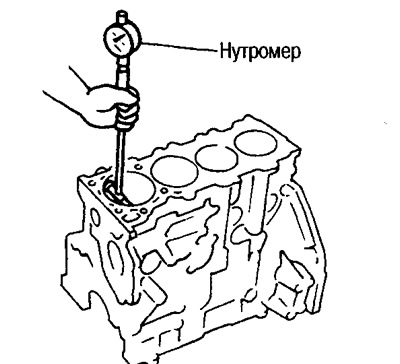

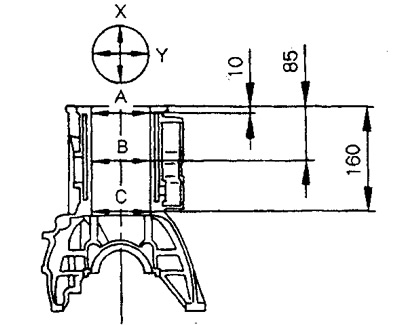

Користећи мерач проврта, проверите да ли сваки цилиндар има истрошеност, изобличеност и конус на 6 различитих позиција дуж Кс и и осе на локацијама А, Б и Ц (горе, средиште и доле).
 |
 |
- Стандардни унутрашњи пречник цилиндра: 89.000-89.030 мм
- Граница хабања: 0,2 мм
- Коначна овалност (разлика између Кс и И): 0,015 мм
- Крајњи конус (разлика између А и Ц): 0,010 мм
Ако измерене вредности прелазе наведене вредности или ако на унутрашњим зидовима цилиндара постоје трагови или изгореле тачке, извршите брушење или бушење.
Постоје клипови са величином поправке повећаном за 0,25 мм и величином поправке од 0,5 мм. Када користите клип са великом величином за поправку, извршите хоновање тако да зазор између клипа и зида цилиндра буде унутар наведеног опсега. Поред тога, користите клипне прстенове великих димензија који одговарају великом клипу.
Спољни пречник клипа

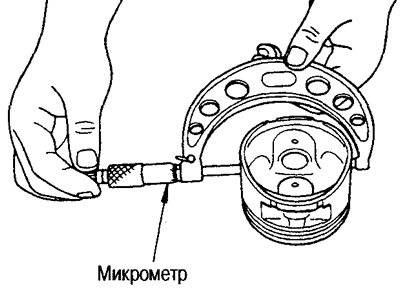

Помоћу микрометра измерите спољашњи пречник клипа.
- Тачка мерења: 59 мм доле од главе клипа.
- Стандардни пречник: 88.940-88.970 мм
Прорачун зазора између клипа и зида цилиндра
Извршите прорачуне на основу спољашњег пречника сукње клипа и унутрашњег пречника цилиндра (Кс-оса, тачка Б).
(Зазор) = (Унутрашњи пречник цилиндра) - (Спољни пречник сукње клипа)
- Стандардни зазор на 20°Ц: 0,050-0,070 мм
Ако зазор премашује спецификацију, замените склоп клипа и клипа.
