Meranie výšky pedálu

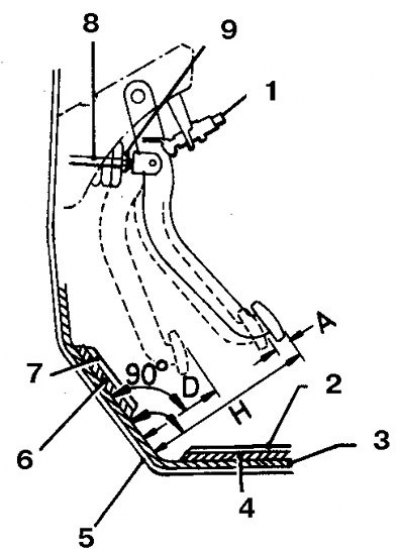

1. Spínač brzdových svetiel; 2. Mat; 3. Hydroizolačná vrstva; 4, 6. Protihlukový náter priečky; 5. Pohlavie; 7. Mat; 8. Tlačidlo; 9. Poistná matica; A. Voľný pohyb; D. Výška pedálu; H. Výška uvoľnenia pedálu
Úprava
1. Zmerajte vzdialenosť od pedálu k podlahe.
2. V prípade potreby odstráňte spodný predný panel na strane vodiča (pozri pododdiel 13.26).
3. Odstráňte podložku v oblasti nôh vodiča, odpojte západky a odstráňte podložku, čím sa otvorí prístup k poklopu v protihlukovej podlahovej krytine.
4. Odstráňte poklop a skontrolujte výšku pedálu.
5. Porovnajte so štandardnou hodnotou.
6. V prípade potreby nastavte pedál nasledovne.
7. Odskrutkujte poistnú maticu posúvača a otáčaním posúvača nastavte požadovanú výšku pedálu.
8. Utiahnite poistnú maticu na špecifikovaný krútiaci moment.
9. Skontrolujte voľnú vôľu pedálu, ktorá sa rovná pohybu pedálu, kým nepocítite malý odpor voči jeho pohybu.
10. Po uvoľnení pedálu by malo zhasnúť brzdové svetlo.
11. V opačnom prípade vymeňte spínač (spínač je namontovaný na držiaku pedálu s bajonetovým pripojením a nie je nastaviteľný).
12. Naštartujte motor a pri voľnobežných otáčkach skontrolujte výšku pedálov.
13. Ak je výška menšia ako normálne, potom sú brzdy chybné.
14. V takom prípade vymeňte kvapalinu v hydraulickom pohone a odstráňte vzduch.
15. Ak toto opatrenie neprinesie výsledky, skontrolujte stav hlavného a kolesového valca.
16. Po dokončení nainštalujte všetky odstránené panely.
Odstránenie
1. Odstráňte spodný predný panel na strane vodiča.
2. Uvoľnite a vyberte nápravu, skontrolujte stav nápravy.
3. Odpojte vodiče od spínača brzdových svetiel.
4. Odskrutkujte štyri matice upevňujúce konzolu pedálu k prepážke (rovnakými maticami je zaistený aj podtlakový zosilňovač).
5. Odskrutkujte hornú skrutku a vyberte pedál s držiakom.
6. Brzdový pedál je vyrobený spolu s držiakom a nie je možné ho samostatne meniť.
Inštalácia
1. Pedál sa inštaluje v opačnom poradí.
2. Skontrolujte nastavenie pedálu.
