Trysky a trubica ostrekovačov čelného skla
1. Trysky ostrekovačov čelného skla; 2. Rúrka ostrekovača čelného skla.

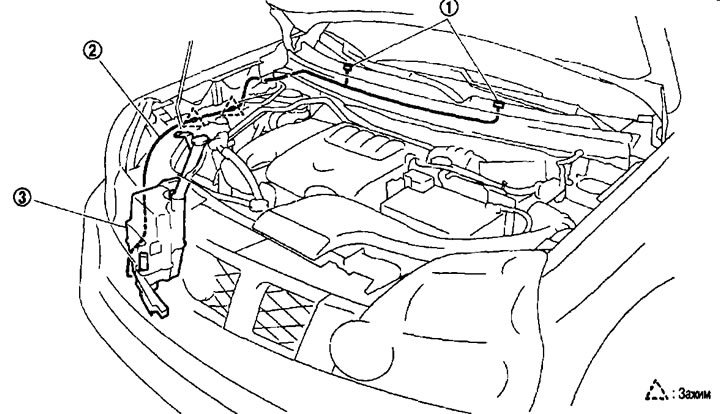

Umiestnenie trubice ostrekovača čelného skla
1. Trysky ostrekovačov čelného skla; 2. Rúrka ostrekovača čelného skla; 3. Nádržka ostrekovača.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte kryt mriežky kapoty. Pozri kapitolu "Vybavenie interiéru a exteriéru".
2. Odpojte trubicu ostrekovača čelného skla od trysiek.

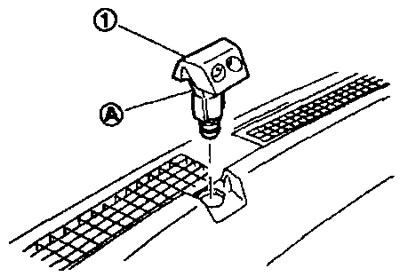

3. Stlačte západku (A) dýzy ostrekovača čelného skla (1) na prednej strane krytu mriežky kapoty a vyberte dýzu z krytu.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozornosť. Ľavá a pravá tryska ostrekovača majú rozdielne vzory rozprašovania, uistite sa, že sú správne nainštalované.
Kontrola a nastavenie
Vyšetrenie

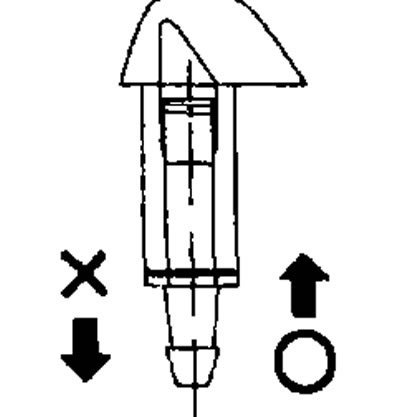

Tryska ostrekovača
Vyfukujte vzduch cez hadicu v smere výstupu prúdu (smerom k tryske) a uistite sa, že vzduch prúdi len jedným smerom a že prúd vzduchu opačným smerom (vzdychom) nie je možný.
Úprava
Nastavenie rozprašovacieho vzoru ostrekovača

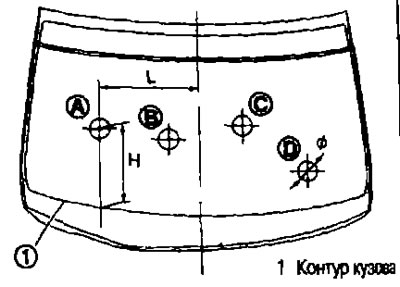

Upravte oblasti striekania, ako je znázornené na obrázku.
Jednotka merania, mm.
| Oblasť tryskového striekania | H (výška) | L (výška) | D(priemer tryskového spreja) |
| A | 319 | 391 | 80 |
| IN | 306 | 192 | 80 |
| S | 357 | 171 | 80 |
| D | 324 | 428 | 80 |
1. Kontúra tela.

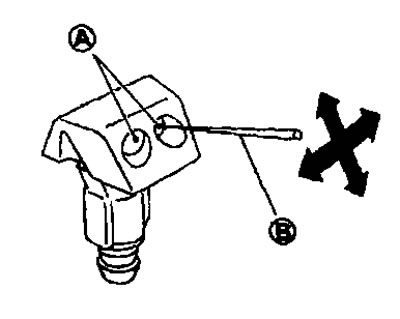

Vložte ihlu alebo vhodný nástroj (B) do otvoru dýzy (A) a upravte vzor striekania otáčaním dýzy nahor/nadol a doľava/doprava.
Poznámka. Ak sa do trysky dostane leštidlo alebo prach, odstráňte ho ihlou alebo malým špendlíkom.
