Svetlomety
Xeónové stretávacie svetlomety (ak nejaké sú)
Upozornenie: Ak potrebujete vymeniť xenónovú výbojku, obráťte sa na servis.
Výmena halogénových žiaroviek v svetlometoch
Jednotky svetlometov používajú vymeniteľné halogénové žiarovky. Žiarovky je možné vymeniť z motorového priestoru bez demontáže svetlometov.
Pozor:
- Žiarovka halogénovej žiarovky je naplnená plynom pod vysokým tlakom Ak žiarovka spadne alebo sa poškriabe, môže prasknúť.
- Nedotýkajte sa prstami sklenenej žiarovky lampy.
- Používajte žiarovky s rovnakým príkonom ako tie, ktoré boli pôvodne nainštalované do svetlometov.
Diaľkové svetlo: H4 (výkon 60W).
Stretávacie svetlo: H4 (výkon 55W).
1. Otvorte kapotu.
2. Odpojte záporný kábel od batérie.
3. Odpojte elektrický konektor od základne lampy.
4. Odstráňte gumený kryt (1).
5. Stlačte a otočte pružinovú sponu (2), aby ste uvoľnili lampu.
6. Vyberte lampu z svetlometu. Pri vyberaní lampy netraste ani neotáčajte.
7. Nainštalujte novú lampu vykonaním popísaných operácií v opačnom poradí. Skontrolujte, či je kryt svetlometu bezpečne namontovaný.
6. Pripojte záporný kábel k batérii a zatvorte kryt.
Poznámka. Po daždi alebo umývaní auta, ako aj pri náhlych zmenách teploty sa môže na vnútornom povrchu šošoviek vonkajších osvetľovacích zariadení dočasne tvoriť kondenzácia. Je to spôsobené rozdielom medzi teplotou vo vnútri spotrebiča a vonkajšou teplotou. Nejde o poruchu. Ak sa na vnútornej strane šošoviek skondenzujú veľké kvapky vody, kontaktujte servisné stredisko, aby ich odstránili.
Vonkajšie lampy
| Názvy osvetľovacích zariadení | Výkon lampy, W |
| Predné smerové svetlo | 21 |
| Predné obrysové svetlo | 5 |
| Hmlové svetlá (ak nejaké sú) | 35 |
| Opakovač bočných smerových svetiel | 5 |
| Spustené svetlá (ak nejaké sú) | 60 |
| Zadné kombinované svetlo. Ukazovateľ smeru. Brzdové svetlo/koncové svetlo | 21 21/5 |
| Cúvacie svetlo | 21 |
| Zadné svetlo do hmly | 21 |
| Vysoké brzdové svetlo | LED |
Svietidlá na osvetlenie interiéru
| Názvy osvetľovacích zariadení | Výkon lampy, W |
| Všeobecné a miestne osvetľovacie lampy (ak nejaké sú) | S |
| Zadné vnútorné svetlo (ak je k dispozícii) | 8 |
| Svietidlo do batožinového priestoru | 8 |
| Osvetlenie kozmetického zrkadla (ak je k dispozícii) | 1 8 |
| Prahové osvetlenie (ak je k dispozícii) | 27 |
Umiestnenie osvetľovacích zariadení

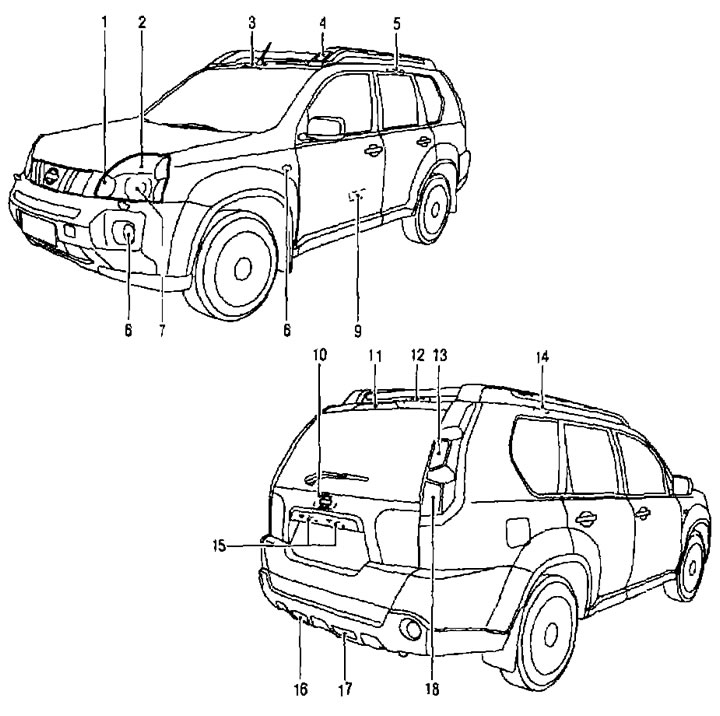

1. Obrysové svetlo; 2. Predné. smerovka; 3. Osvetlenie interiéru prednej časti kabíny; 4. Spúšťacie svetlá (ak nejaké sú); 5. Zadné svetlo pre individuálne osvetlenie; 6. Hmlové svetlá (ak nejaké sú); 7. Svetlomety; 8. Bočný opakovač ukazovateľa brány; 9. Osvetlené prahy (ak je k dispozícii); 10. Osvetlenie batožinového priestoru (zo strany dverí); 11. Vysoké brzdové svetlo; 12. svietidlo batožinového priestoru (zo stropu); 13. Zadné smerové svetlo; 14. Vnútorné osvetlenie; 15. Osvetlenie lampy registráciou nového označenia; 16. Zadné hmlové svetlo; 17. Cúvacie svetlo; 18. Brzdové svetlo/koncové svetlo.

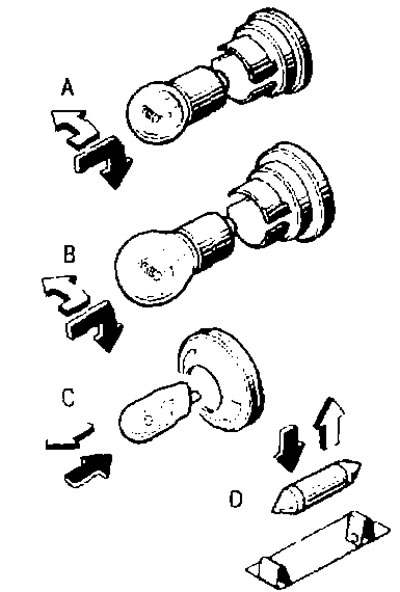

Výmena svietidiel
Vzlietnuť.
Inštalovať.
Všetky ostatné svietidlá používajú výbojky typu A B, C alebo D Pri výmene výbojky najskôr odstráňte šošovku a/alebo kryt.

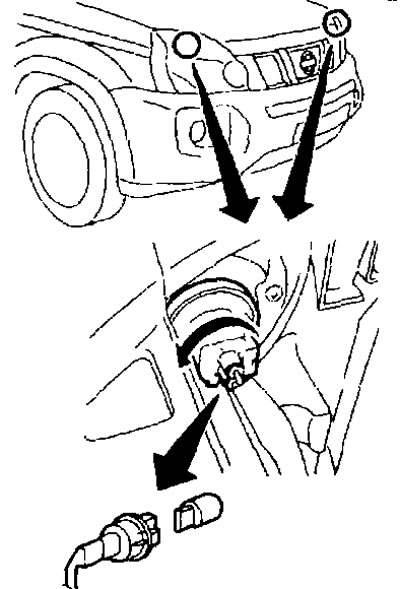

Predné smerové svetlo
(Informácie skopírované z webovej stránky: Nissanbook.ru)

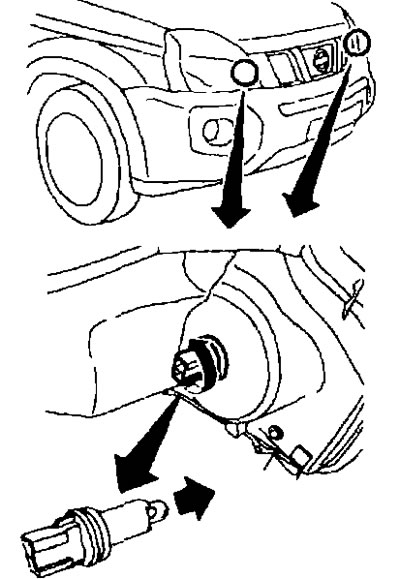

Markerové svetlo

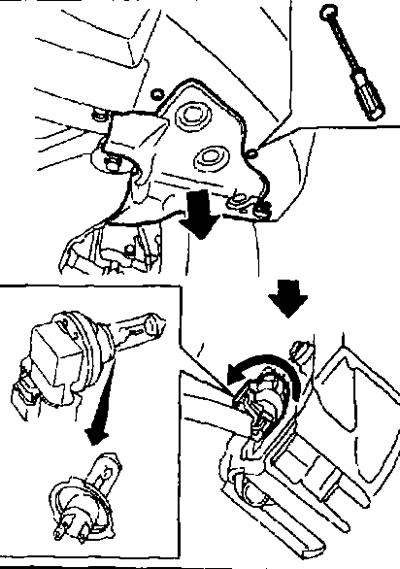

Hmlové svetlá (ak nejaké sú)

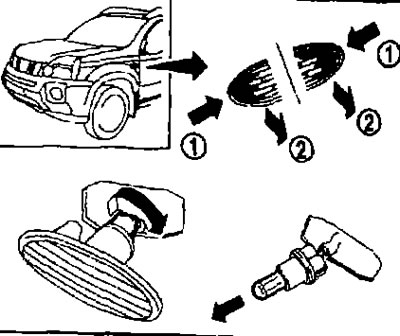

Opakovač bočných smerových svetiel

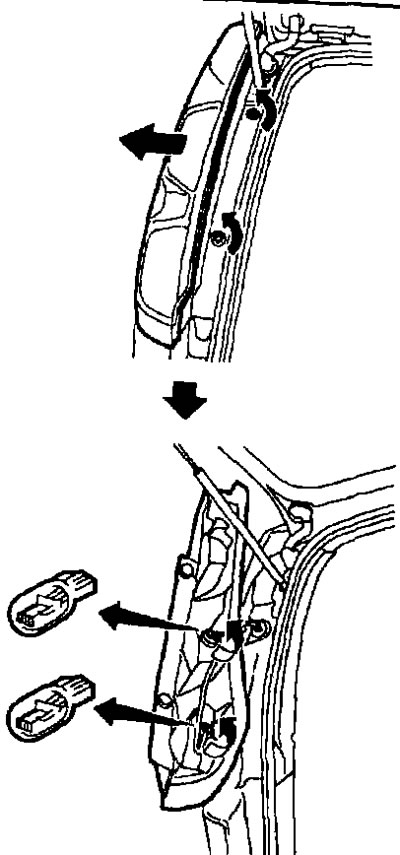

Zadné kombinované svetlo

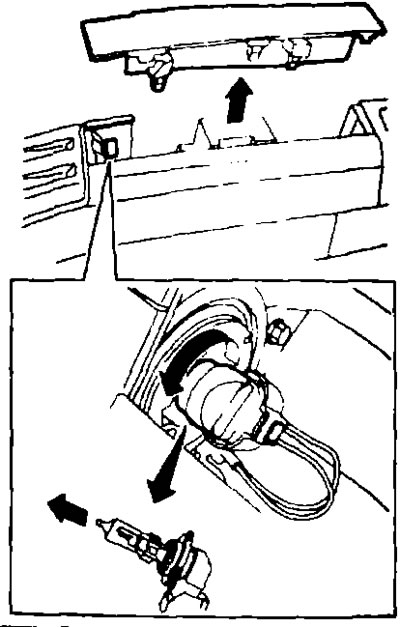

Spustené svetlá (ak nejaké sú)

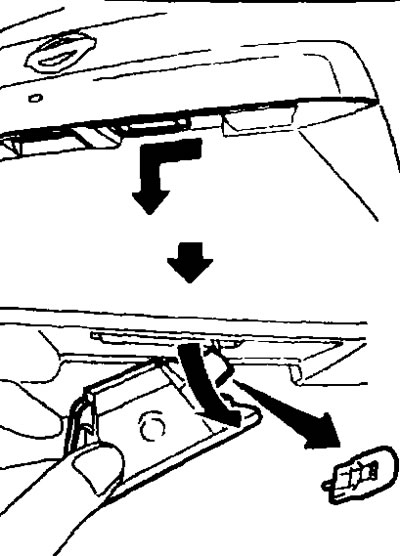

Osvetlenie registračnej značky

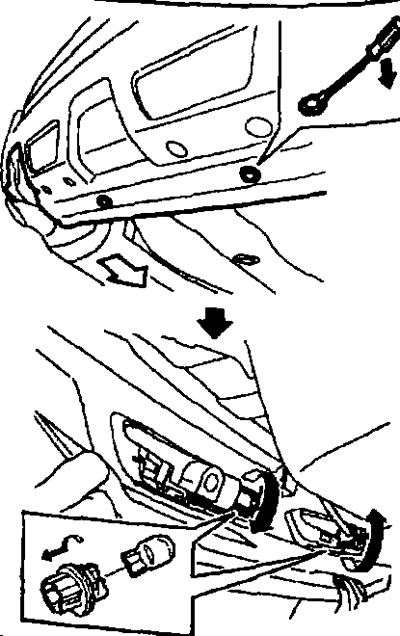

Zadné hmlové svetlo a cúvacie svetlo

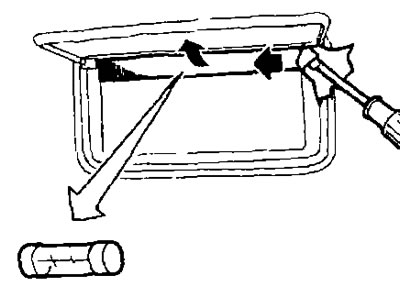

Osvetlené kozmetické zrkadlá (ak je k dispozícii)

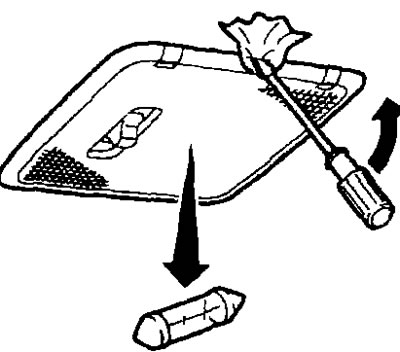

Lampa na všeobecné osvetlenie (ak je k dispozícii)

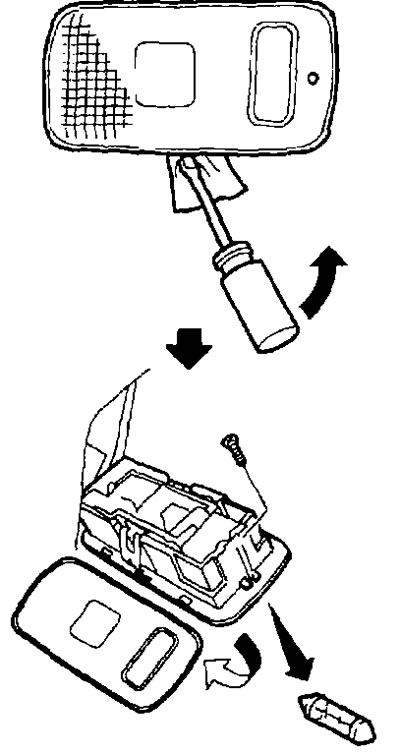

Miestne osvetlenie zadnej časti/batožinový priestor (zo stropu)

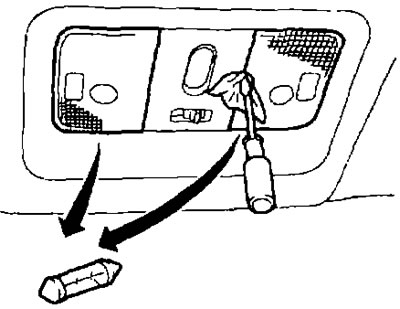

Predné vnútorné svietidlo

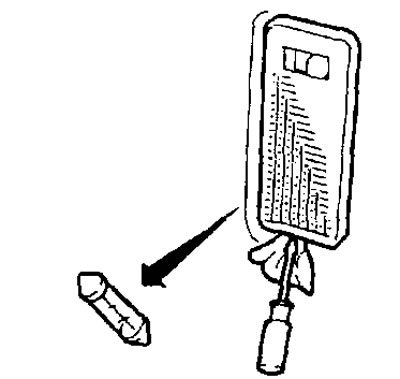

Svietidlo do batožinového priestoru (zo strany dverí)
