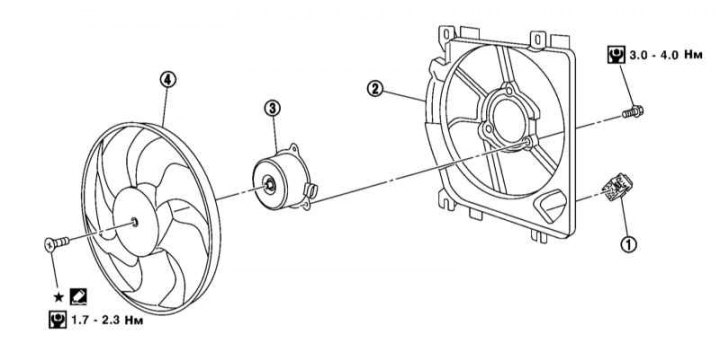

Zostava ventilátora pre modely s AT a K/V
1 - Rezistor; 2 - Puzdro; 3 - Elektromotor; 4 - Obežné koleso

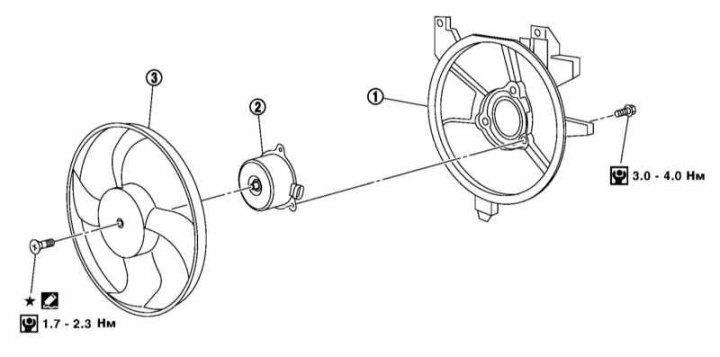

Zostava ventilátora pre modely bez A/V
1 - Puzdro; 2 - Elektromotor; 3 - Obežné koleso
Zostava ventilátora pre modely s manuálnou prevodovkou a manuálnou prevodovkou
1 - Rezistor; 2 - Puzdro; 3 - Elektromotor; 4 - Obežné koleso
1. Odstráňte zostavu chladiča (pozri časť Odstránenie a inštalácia zostavy chladiča a ventilátora).
2. Odstráňte centrálnu skrutku zaisťujúcu obežné koleso.
Poznámka. Skrutka má ľavý závit; po odstránení je potrebné skrutku vymeniť.
3. Odstráňte obežné koleso a odskrutkujte 3 skrutky zaisťujúce elektromotor ventilátora.
4. Vyberte e/motor z krytu.
5. Montáž sa vykonáva v opačnom poradí. Použite nové upevňovacia skrutka obežného kolesa, vopred namazaná fixačným tmelom.
6. Nastavte vnútorný ohrievač do polohy minimálnej teploty.
7. Naštartujte motor a do 3 minút zvýšte otáčky na 2000 ot./min.
8. Nechajte motor bežať na voľnobeh, kým sa nezapne ventilátor chladiča.
9. Skontrolujte hladinu chladiacej kvapaliny av prípade potreby ju upravte.
