Obsah: Odstránenie ↓ Inštalácia ↓
1. Bočný kryt
2. Modul airbagu vodiča
Odstránenie
Pozor:
- Pred servisom systému SRS otočte kľúč zapaľovania do polohy "OFF", odpojte oba káble od batérie a počkajte aspoň 3 minúty.
- Vykonajte práce zo strany modulu airbagu vodiča.
- Pri servise nepoužívajte vzduchové alebo elektrické náradie.
1. Odstráňte bočné kryty.
2. Vypnite špeciál skrutky na ľavej a pravej strane (pozri obrázok).
Špeciálna skrutka (skrutka TORX T30): Uťahovací moment: 9,3 Nm (0,95 kg·m)
3. Odpojte medziľahlý káblový konektor od spínača na volante.
4. Odpojte konektor elektrického vedenia od airbagu a vyberte modul airbagu vodiča.
Pozor:

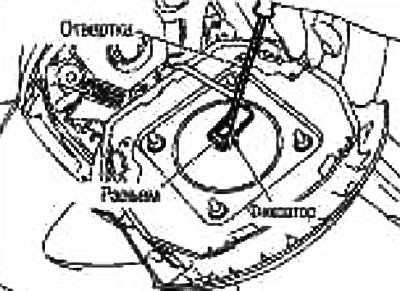

- Pri pripájaní/odpájaní konektora od modulu airbagu vodiča vložte plochý skrutkovač obalený páskou do otvoru, vypáčte západku a odpojte konektor.
- Pripojte konektor s uvoľnenou západkou a potom zatlačte západku do konektora.
- Po inštalácii konektora sa uistite, že je západka úplne zatlačená.
- Modul airbagu vodiča umiestnite podložkou volantu smerom nahor.
- Nevkladajte cudzie predmety (skrutkovače atď.) do modulu airbagu vodiča.
- Nepokúšajte sa rozoberať modul airbagu vodiča.
- Po odskrutkovaní nepoužívajte staré skrutky; vymeňte ich za nové.
- Nevystavujte modul airbagu vodiča teplotám vyšším ako 90°C.

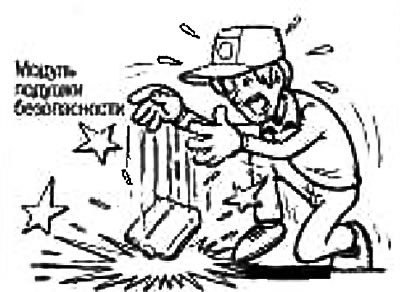

- Ak modul airbagu vodiča spadne alebo zasiahne, vymeňte ho.
- Nedovoľte, aby sa olej, mazivo alebo voda dostali do kontaktu s modulom airbagu vodiča.
 |
 |
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozor:
- Vykonajte prácu zo strany modulu airbagu.
- Pri servise nepoužívajte vzduchové alebo elektrické náradie.
- Po dokončení práce vykonajte autodiagnostiku a uistite sa, že neboli nájdené žiadne chyby.
