Obsah: Odstránenie ↓ Inštalácia ↓
1. Kábel zámku kapoty; 2. Svorka; 3. Svorka; 4. Horná podpera jadra chladiča; 5. Hadica podložky; 6. Rebro nosného okraja kapoty
Odstránenie
Zámok kapoty
1. Demontujte predný nárazník. Pozri sekciu "Vonkajšia dekorácia".
2. Odskrutkujte skrutky zámku kapoty.
 |
 |
3. Odpojte kábel od zámku kapoty.
Výstuha na podporu zámku kapoty
1. Demontujte predný nárazník. Pozri sekciu "Vonkajšia dekorácia".
2. Odstráňte otrasový snímač.
3. Odskrutkujte skrutky a odstráňte výstužný prvok podpery zámku kapoty.
Kábel na ovládanie zámku kapoty
1. Demontujte predný nárazník. Pozri sekciu "Vonkajšia dekorácia".
2. Odstráňte ochrannú podložku blatníka. Pozri sekciu "Vonkajšia dekorácia".
3. Odstráňte zámok kapoty a odpojte kábel od zámku kapoty.
4. Odstráňte hornú podperu jadra chladiča, odstráňte svorky z okraja podpery kapoty a odstráňte lanko zámku kapoty.
5. Odstráňte uvoľnenie kapoty zo spodnej časti palubnej dosky (vpravo alebo vľavo) a odstráňte kábel zámku kapoty.
6. Odstráňte gumenú objímku zo spodnej časti priečky palubnej dosky a potiahnite lanko zámku kapoty smerom do interiéru vozidla.
Upozornenie: Pri ťahaní kábla netrhajte ani nepoškriabte vonkajší povrch kábla na uvoľnenie odsávača pár na okrajoch otvoru v tele.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí pri demontáži, berúc do úvahy nasledovné:
Po inštalácii upravte prispôsobenie kapucne. Pozri sekciu "Úprava strihu".
Výstuha na podporu zámku kapoty
Pri inštalácii výstuhy západky kapoty uvoľnite skrutky kapoty a potom ich utiahnite v poradí znázornenom na obrázku.
Skrutky č. 1-5: Uťahovací moment: 20,6-26,5 Nm (2,1-2,7 kg·m)
Kábel na ovládanie zámku kapoty
1. Prevlečte lanko zámku kapoty cez otvor v priečke smerom k motorovému priestoru, pričom dodržte polomer ohybu 100 mm alebo viac.
2. Po uistení sa, že je gumová objímka správne orientovaná, ju pevne zatlačte do otvoru v ozvučnici.
3. Naneste tmel na oblasť gumenej objímky označenej hviezdičkou (*).

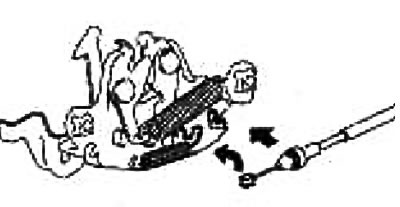

4. Kábel pevne pripojte k zámku.
5. Po pripojení skontrolujte, či je správne nastavená západka odsávača a či správne funguje otvárač odsávača pár.
