Obsah: Ozubené komponenty ↓ Diferenciál ↓ Komponenty radenia prevodových…↓ Komponenty kľukovej skrine ↓ Puzdro spojky ↓
Ozubené komponenty
1. Mazací kanál; 2. Ložisko predného sekundárneho hriadeľa; 3. Sekundárny hriadeľ; 4. Sekundárny hriadeľ 1. prevodový stupeň; 5. Zaisťovací krúžok; 6. Náboj synchronizátora pre 1. a 2. prevodový stupeň; 7. Pružina; 8. Valček; 9. Poistný krúžok; 10. Rozperka; 11. 2. prevodový stupeň sekundárneho hriadeľa; 12. 3. prevodový stupeň sekundárneho hriadeľa; 13. Náboj synchronizátora 3. a 4. prevodového stupňa; 14. Sekundárny hriadeľ 4. prevodového stupňa; 15. Podporná podložka; 16. Upevňovacia spona; 17. Ložisko zadného sekundárneho hriadeľa; 18. 5. prevodový stupeň sekundárneho hriadeľa; 19. Skrutka; 20. Vedenie ložísk; 21. Hnací hriadeľ; 22. Upevňovacia spona; 23. Ložisko zadného hnacieho hriadeľa; 24. Podporná podložka; 25. Puzdro pre 2. a 3. prevodový stupeň; 26. 5. prevodový stupeň sekundárneho hriadeľa; 27. Zaisťovací krúžok; 28. Nastaviteľná pružina; 29. Náboj synchronizátora 5. prevodového stupňa; 30. Nastaviteľná pružina; 31. Trecí kužeľ; 32. Zaisťovací krúžok; 33. Puk; 34. Orech
Diferenciál

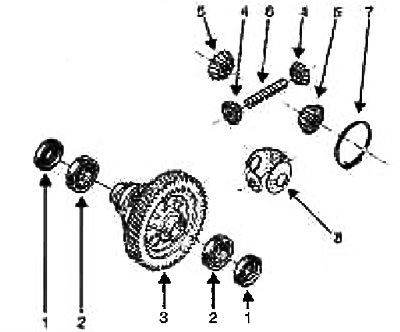

1. Olejové tesnenie; 2. Poloaxiálne ložisko; 3. Diferenčný pohár; 4. Satelit; 5. Poloosové ozubenie; 6. Os satelitov; 7. Prídržná pružina hriadeľa nápravy; 8. Prítlačná podložka ozubeného kolesa nápravy
Komponenty radenia prevodových stupňov

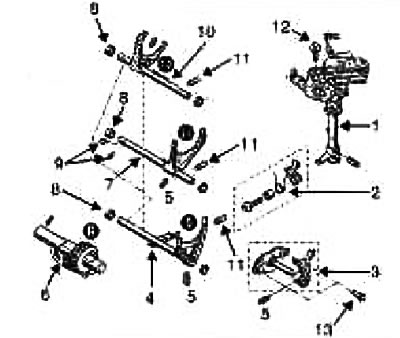

1. Kryt radiacej páky; 2. Západka radenia prevodových stupňov; 3. Brzdová náprava vidlice a spiatočky; 4. Predstavec vidlice (5. prevodový stupeň); 5. Zaisťovací kolík; 6. Zostava medziľahlého spiatočky; 7. Predstavec vidlice (3. a 4. prevodový stupeň); 8. Krúžok; 9. Zaisťovací kolík; 10. Predstavec vidlice (1. a 2. prevodový stupeň); 11. Blokovacia guľôčková objímka; 12. Skrutka hnacieho hriadeľa [20 Nm (2,0 kg·m)]; 13. Skrutka hriadeľa spiatočky [25 Nm (2,6 kg·m)]
[Údaje zverejnené na webovej stránke: Nissanbook.ru]
Komponenty kľukovej skrine

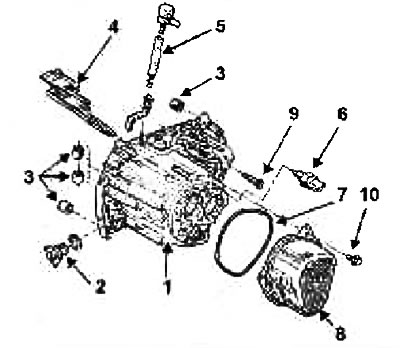

1. Skriňa prevodovky; 2. Plniaca zátka; 3. Vodiaci kolík; 4. Olejový žľab; 5. Dýchacie potrubie; 6. Spínač cúvacích svetiel; 7. O-krúžok; 8. Kryt skrine prevodovky; 9. Koncová skrutka prevodovky [25 Nm (2,6 kg·m)]; 10. Skrutka krytu 5. prevodového stupňa [25 Nm (2,6 kg·m)]
Puzdro spojky
![1. Skriňa spojky; 2. Vypúšťacia skrutka [25 Nm (2,6 kg·m)]; 3. Magnet; 4. Sústredný pracovný valec;…](https://www.nissanbook.ru/img/variant/0999.jpg)

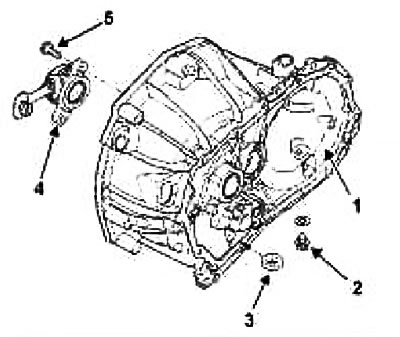

1. Skriňa spojky; 2. Vypúšťacia skrutka [25 Nm (2,6 kg·m)]; 3. Magnet; 4. Sústredný pracovný valec; 5. Skrutka koncentrického pracovného valca [21 Nm (2,1 kg·m)]
