Odstránenie
Spodný napínač reťaze
1. Dajte auto na ručnú brzdu, zdvihnite prednú časť auta a postavte ho na stojany.
2. Zospodu odskrutkujte dve upevňovacie skrutky a odstráňte spodný napínač reťaze. Odstráňte tesnenie, pričom dávajte pozor na jeho pôvodnú polohu.
Pozor! Pri odstraňovaní napínača nie je dovolené otáčanie kľukového hriadeľa.
Horný napínač reťaze
1. Odskrutkujte tri upevňovacie skrutky a odstráňte pravú podpornú konzolu napájacej jednotky.
2. Odskrutkujte skrutky a matice a odstráňte kryt ozubených kolies poháňaných vačkových hriadeľov, odstráňte tesnenie (ak sú poskytnuté).
3. Na motoroch zo skorej výroby posuňte napínač reťaze na stranu a zaistite ho hákom umiestneným na bočnom povrchu topánky.
4. Na motoroch z neskorej výroby posuňte napínač reťaze na stranu a zaistite ho tyčou, pričom tyč umiestnite medzi čeľusť a reťaz.
5. Odskrutkujte dve skrutky a vyberte napínač, vyberte ho z hlavy valca.
Pozor! Pri odstraňovaní napínača nie je dovolené otáčanie kľukového hriadeľa.
Spodný tlmič reťaze
1. Odstráňte reťaze vačkového hriadeľa (pozri pododdiel 3.1.1.7).
2. Odskrutkujte dve skrutky a vyberte spodné vedenie reťaze.
Spodná pätka napínača reťaze

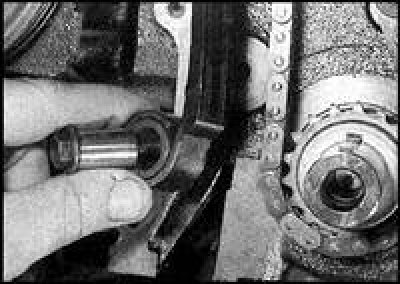

1. Odstráňte predný kryt (pozri pododdiel 3.1.1.6).
2. Odskrutkujte skrutku nápravy a vyberte spodnú čeľusť napínača reťaze.
Vrchná vodiaca lišta reťaze (pre skoršie motory)
1. Odstráňte kryt hlavy valcov (pozri pododdiel 3.1.1.4).
2. Odskrutkujte dve skrutky a odstráňte vodiacu lištu.
Horný tlmič reťaze (pre skoršie motory)
1. Odstráňte kontrolný kryt ozubeného kolesa vačkového hriadeľa.

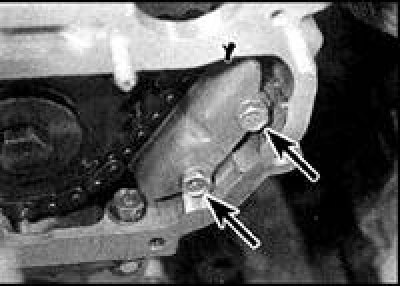

2. Odstráňte dve skrutky (označené šípkami) a odstráňte horné vedenie reťaze.
Ozubené kolesá vačkového hriadeľa
1. Nastavte piest valca 1 na TDC pri kompresnom zdvihu.
2. Odstráňte kryt hlavy valcov.
3. Odstráňte kryt ozubeného kolesa vačkového hriadeľa.
4. Odstráňte ozubené kolesá vačkového hriadeľa a hornú reťaz.
Stredové ozubené koleso a hnacie ozubené koleso kľukového hriadeľa
Odstráňte hnacie reťaze a ozubené kolesá (pozri pododdiel 3.1.1.7).
Kontrola stavu
Cm. pododdiel 3.1.1.7.
Inštalácia
Spodný napínač reťaze
1. Uistite sa, že povrchy napínača a uvoľnenia krytu sú suché a čisté.
2. Nainštalujte nové tesnenie tak, aby výrez na tesnení bol zarovnaný s otvorom oleja napínača.
3. Nainštalujte napínač a utiahnite skrutky na špecifikovaný krútiaci moment.
Horný napínač reťaze

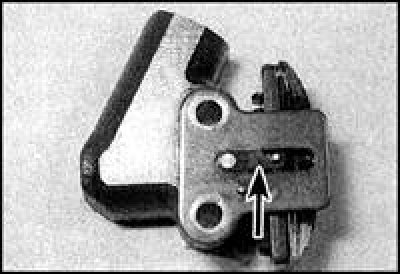

1. Na skorých autách musí byť napínacia čeľusť posunutá na stranu a zaistená hákom. Nainštalujte zostavu napínača na hlavu valca. Utiahnite upevňovacie skrutky napínača na špecifikovaný krútiaci moment, odstráňte hák (označené šípkou). Uistite sa, že blok napínacej čeľuste pevne spočíva na reťazi.
2. Na autách neskoršej výroby posuňte napínací blok na stranu a zaistite ho tyčou. Nainštalujte napínač a utiahnite skrutky na špecifikovaný krútiaci moment. Odstráňte lištu a uistite sa, že blok napínacej čeľuste pevne spočíva na reťazi.
3. Uistite sa, že tesniace plochy kontrolného krytu ozubeného kolesa vačkového hriadeľa a hlavy valcov sú čisté a bez vlhkosti a oleja. Ak bolo na kryte nainštalované tesnenie, vymeňte ho tak, že ho namontujete na hlavu valca. Ak bolo tesnenie opatrené tmelom, naneste ho v súvislej vrstve po celom obvode viečka. Nasaďte kryt a utiahnite skrutky a matice predpísaným krútiacim momentom.
4. Nainštalujte držiak na pravú podperu pohonnej jednotky a utiahnite skrutky na špecifikovaný krútiaci moment.
Spodný tlmič reťaze
1. Nainštalujte tlmič na blok valca.
2. Utiahnite upevňovacie skrutky predpísaným krútiacim momentom.
3. Nainštalujte reťaze.
Spodná pätka napínača reťaze
1. Nainštalujte čeľusť na blok valca.
2. Utiahnite skrutku nápravy na špecifikovaný krútiaci moment.
3. Nainštalujte predný kryt.
Vrchná vodiaca lišta reťaze (pre skoršie motory)
1. Nainštalujte hornú vodiacu lištu reťaze na hlavu valca.
2. Utiahnite upevňovacie skrutky predpísaným krútiacim momentom.
3. Nainštalujte kryt hlavy valcov.
Horný tlmič reťaze (pre skoršie motory)
1. Nainštalujte horné vedenie reťaze na hlavu valca.
2. Utiahnite upevňovacie skrutky predpísaným krútiacim momentom.
3. Nainštalujte kryt ozubeného kolesa vačkového hriadeľa.
Poháňané ozubené kolesá vačkového hriadeľa
1. Namontujte ozubené kolesá vačkového hriadeľa a hornú reťaz.
2. Na motoroch skorej výroby nainštalujte vodiacu lištu a horné vedenie reťaze, utiahnite všetky skrutky na špecifikovaný krútiaci moment.
3. Nainštalujte horný napínač reťaze.
4. Nainštalujte kryt hlavy valcov.
Stredové ozubené koleso a hnacie ozubené koleso kľukového hriadeľa
Nainštalujte reťaze a ozubené kolesá.
