Премахване
1. Изключете батерията от земята. Извадете тавата за малки предмети (ако е предоставена).
2. Изключете кабелите от вентилатора и нагревателя. Препоръчително е да преместите лоста на термостата в позиция Студено.
3. Свалете дръжките от лостовете (снимка) и свалете контролния панел.

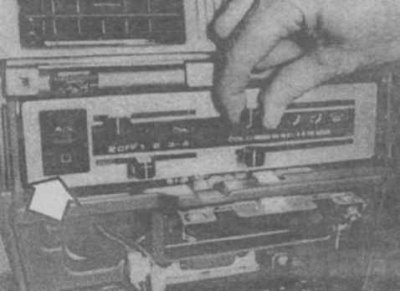

19.3 За да премахнете дръжките, дръпнете ги право към вас.
19.3 Свалете дръжките от лостовете и свалете контролния панел.
4. Развийте винтовете (снимка), свалете панела и разкачете конекторите.

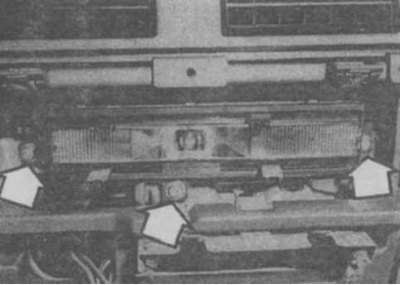

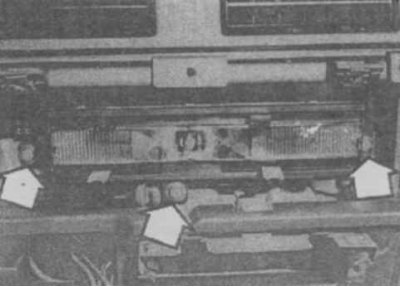

19.4 Развийте винтовете, свалете панела и разкачете конекторите.
5. Ако е необходимо, отстранете и проверете превключвателя на вентилатора. Превключвателят е изключен от таблото.
6. Монтажът се извършва в обратен ред. Регулирайте щангите за управление на амортисьорите.
Корекция
7. За да регулирате прътите на разделителната клапа и на клапата на дюзата за размразяване, първо изключете кабела за странично издърпване и регулирайте пръта на разделителната клапа. Прикрепете кабела и регулирайте.
8. За да настроите управляващия прът за клапата на вентилационния въздуховод, преместете страничния прът по посока на стрелката (снимка). Докато държите горната и долната част на ръцете в долно положение, прикрепете пръти 1 и 2 към съответните ръце.

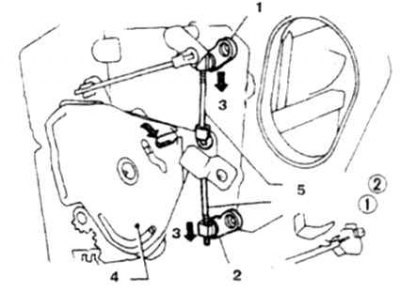

19.8 Регулиране на управляващия прът на клапата на вентилационния канал
1. Лост за горен амортисьор; 2. Долен лост на амортисьора; 3. Движете се в тази посока; 4. Странична тяга; 5. Амортисьори 1 и 2
9. За да регулирате контролния прът за клапата на дюзата за размразяване, преместете страничния прът по посока на стрелката (снимка). Натискайки лоста на затвора на дюзата за размразяване по посока на стрелката, прикрепете пръта към страничния прът.

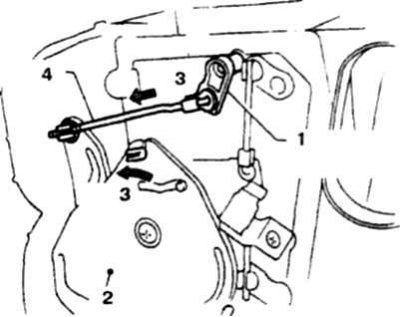

19.9 Регулиране на управляващия прът на клапата на дюзата за размразяване
1. Демпферен лост; 2. Странична тяга; 3. Движете се в тази посока; 4.Стъбло
10. За да регулирате кабела за управление на подаването на въздух, преместете обвивката на кабела и страничния прът по посока на стрелката. Закрепете черупката със скоба в това положение.

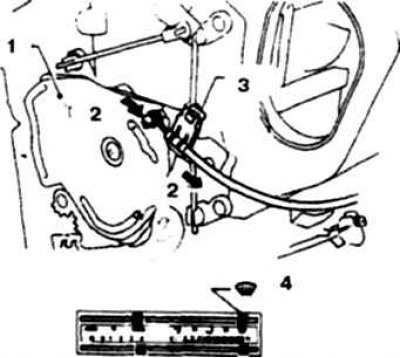

19.10 Регулиране на кабела за управление на подаването на въздух
1. Странична тяга; 2. Движете се в тази посока; 3. Скоба; 4. Крайна позиция
11. За да регулирате тягата на вентила на нагревателя, изключете кабела на термостата от лоста на смесителната клапа и регулирайте тягата. Прикрепете кабела и регулирайте. Преместете лоста на смесителния вентил по посока на стрелката (снимка). Преместете пръта на крана на нагревателя по посока на стрелката, така че да има около 2 mm между пръта и лоста и прикрепете пръта към лоста на клапата.

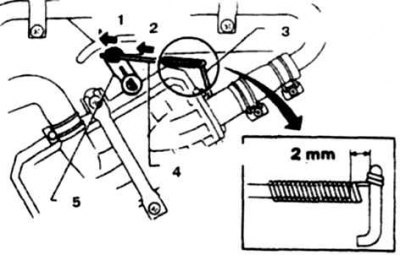

19.11 Регулиране на тягата на крана на нагревателя
1. Изпратете; 2. Издърпайте; 3. Лост за управление на крана; 4. Сцепление; 5. Лост за смесителна клапа
12. За да регулирате кабела на термостата, преместете лоста наляво (снимка), преместете обвивката на кабела и лоста на амортисьора по посока на стрелката и закрепете обвивката със скоба.

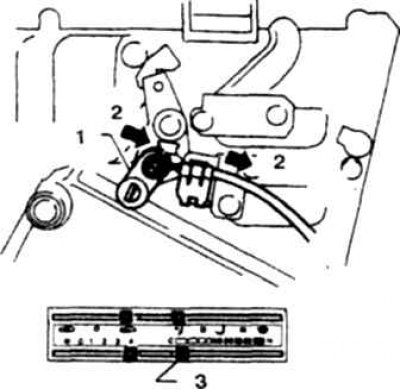

19.12 Регулиране на кабела на термостата
1. Смесителна клапа; 2. Изпратете; 3. Положение за максимално охлаждане
13. За да регулирате кабела на амортисьора на входящия въздух, преместете лоста докрай наляво (снимка), преместете обвивката на кабела и лоста на амортисьора по посока на стрелката и закрепете обвивката със скоба.

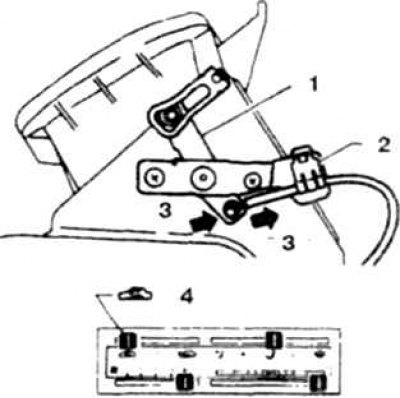

19.13 Регулиране на кабела на клапата за всмукване на въздух
1. Лост на клапата за всмукване на въздух; 2. Скоба; 3. Движете се в тази посока; 4. Позиция на лоста за управление
