Съдържание: Общо описание на работата ↓ Подготвителна работа ↓ Двигателно отделение ↓ Под колата ↓ Премахване ↓ Прекъсване на връзката ↓
Внимание.
- Поставете колата върху хоризонтална, твърда повърхност.
- Поставете клиновете отпред и отзад на задните колела на автомобила.
- Монтирайте халките за повдигане, описани в каталога с резервни части, ако не са доставени с автомобила.
- Следвайте стриктно инструкциите в това ръководство. Избягвайте действия, които не са описани в това ръководство.
- Не започвайте работа, докато охладителната система и изпускателната система не са напълно охладени.
- Когато работите извън двигателното отделение, следвайте предпазните мерки, описани в съответната глава за компонента или системата в тази зона.
- За да повдигнете автомобила, използвайте само обозначените точки за повдигане.
- Използвайте двуточков или повдигащ повдигач, за да повдигнете автомобила. Ако по някаква причина трябва да използвате обикновен крик, е необходимо да инсталирате опорни опори под колата, преди да започнете работа.
Общо описание на работата
Свалете двигателя и скоростната кутия и ги сглобете надолу от автомобила. Разкачете двигателя и скоростната кутия.
Подготвителна работа
Отстранете следните части:
- Кабел за заземяване на батерията.
- Защитен съд на двигателя.
- На десния страничен капак-splash охрана.
- Ляво и дясно предни колела.
- Десен фар и монтаж.
Двигателно отделение
1. Източете охлаждащата течност от двигателя.
Внимание. Източете охлаждащата течност само след като двигателят е охладен.
2. Свалете капака на двигателя.
3. Отстранете корпуса на въздушния филтър и всмуквания въздух (вижте глава "Всмукателна и изпускателна система").
4. Свалете горния маркуч на радиатора (вижте глава "Охладителна система").
5. Отстранете разширителния съд с маркучите (вижте глава "Охладителна система").
6. Отстранете тръбопроводите за подаване и връщане на гориво.
7. Свалете вакуумния маркуч.
8. Отстранете въздуховода на турбокомпресора.
9. Разкачете маркучите на нагревателя.
10. Изключете електрическото окабеляване на двигателното отделение от страната на двигателя и го преместете настрани, за да улесните работата.
11. Изключете електрическото окабеляване и маркуча на съединителя от страната на скоростната кутия.
12. Откачете дренажния маркуч от страната на скоростната кутия.
13. Изключете кабелите за избор на предавка и превключване.
14. Разхлабете телената скоба.
15. Откачете всички вакуумни маркучи от страната на тялото и въздушни маркучи от страната на двигателя.
16. Изключете маркучите за подаване и връщане на гориво и ги запушете, за да предотвратите изтичане на гориво.
Под колата
1. Развийте и развийте контрагайката на задвижващия вал.
2. Отстранете ABS сензора от спирачния апарат.
3. Развийте болтовете на долния багажник.
4. Свалете десния и левия задвижващи валове.
5. Свалете задвижващия ремък на приставката.
6. Отстранете компресора на климатика от двигателя, без да изключвате тръбопроводите от него, завържете компресора към тялото с помощта на въже или тел, за да премахнете и разтоварите маркучите, свързани към компресора.
7. Отстранете предната изпускателна тръба.
8. Отстранете задната монтажна скоба на двигателя.
Премахване

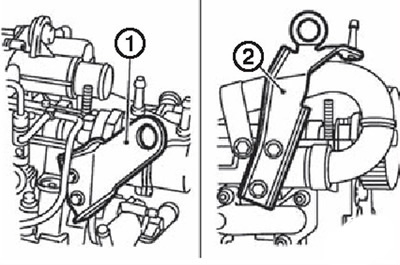

1. Монтирайте ухото за повдигане на двигателя (1) отпред вдясно на главата на цилиндъра и ухото за повдигане (2) в задната лява част на главата на цилиндъра.
[Текстът е заимстван от тук: NISSANBOOK.ru]
2. Като използвате механична повдигаща количка или подобно устройство, подпрете сигурно двигателя и скоростната кутия отдолу.
Внимание. Поставете дървен блок или подобен върху крика като опорна повърхност и го закрепете в напълно стабилна позиция.
3. Развийте болтовете за закрепване на двигателя отляво и отдясно.
4. Свалете комплекта двигател и скоростна кутия надолу от превозното средство, като внимателно спуснете опорната количка.
Внимание.
- По време на работа се уверете, че нито една част от двигателя не влиза в контакт с купето на автомобила.
- Предварително и след това, докато спускате двигателя, уверете се, че всички кабелни конектори са изключени.
- Когато демонтирате двигателя, вземете всички възможни мерки, за да осигурите стабилността на автомобила, чийто център на тежестта се измества в този момент.
- Ако е необходимо, подпрете колата с крик или нещо подобно отзад.
Прекъсване на връзката
Внимание. Докато работите, подпрете сигурно двигателя, като поставите дървен блок под маслените корита на двигателя и скоростната кутия, а също така окачете двигателя на гаражна лебедка.
1. Отстранете стартера.
2. Разкачете двигателя и скоростната кутия.
3. Повдигнете двигателя с лебедка и го разкачете от скоростната кутия.
