Съдържание: Описание ↓ Процедурата за избор на биелни лагери ↓ Процедура за избор на основни лагери ↓
Описание
| Кореспонденция | Избран компонент | Критерий за избор | Метод на избор |
| Между цилиндровия блок и коляновия вал | Основен лагер | Клас на основния лагер (дебелина на лагера) | Определя се от съответствието с класа на корпуса на основния лагер в цилиндровия блок (вътрешен диаметър на корпуса) и клас на основната шийка на коляновия вал (външен диаметър на врата) |
| Между колянов вал и биела | Биелен лагер | Клас на биелни лагери (дебелина на лагера) | Изборът на лагер на свързващия прът се определя от комбинация от ремонтни класове на вътрешния диаметър на големия край на свързващия прът и външния диаметър на шийката на свързващия прът. |
- Маркировката за клас, щампована върху всяка част, представлява класа на геометричните размери, измерен на новата част. Този клас не се отнася за части за многократна употреба.
- Извършване на точни геометрични измервания на повторно използвани или ремонтирани части. Определете класа, като сравните резултатите от измерването със стойностите, представени в таблиците за избор за отделните компоненти.
- За повече информация как да измервате всяка част, да използвате повторно стандарти и как да избирате компоненти локално, вижте текста.
Процедурата за избор на биелни лагери
При използване на нова биела и колянов вал

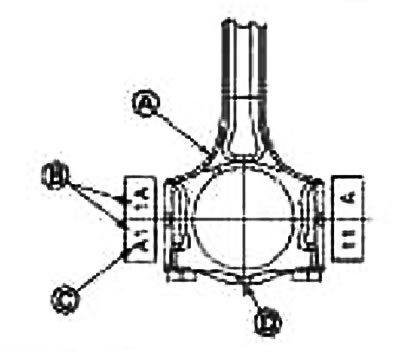

1 Намерете класа на диаметъра на големия край на свързващия прът (C), отпечатан отстрани на свързващия прът, в хоризонталната линия на "Таблица за избор на лагери на свързващия прът".
A. Клас на диаметъра на коренната шийка
B. Клас на диаметъра на коляновия болт
D. Предна маркировка

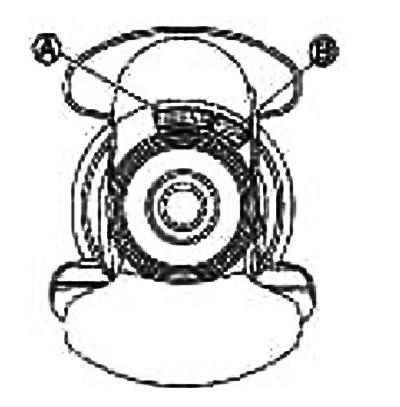

2. Намерете класа на диаметъра на шийката на мотовилката (B), щампован отпред на коляновия вал, във вертикалната колона "Таблица за избор на лагери на мотовилката".
Вижте оригинала на ресурса: nissanbook.ru
А. Маслена дупка
B. Номер на цилиндъра
3. Прочетете символа в пресечната точка на хоризонталния ред и вертикалната колона в "Таблица за избор на лагери на мотовилката".
4. Изберете биелния лагер, като сравните получения символ със стойностите в "Таблица с класове биелни лагери".
Когато старият колянов вал и мотовилката се използват повторно
1. Измерете вътрешния диаметър на големия край на свързващия прът и външния диаметър на коляновия болт. Вижте съответните раздели.
2. Намерете получената стойност в "Таблица за избор на биелни лагери".
3. Прочетете символа в пресечната точка на хоризонталния ред и вертикалната колона в "Таблица за избор на лагери на мотовилката".
4. Изберете биелния лагер, като сравните получения символ със стойностите в "Таблица с класове биелни лагери".

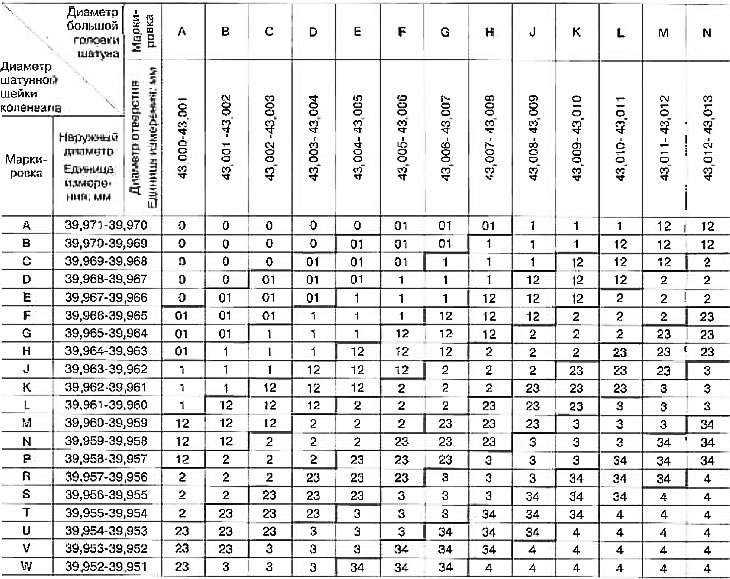

Таблица за избор на биелни лагери

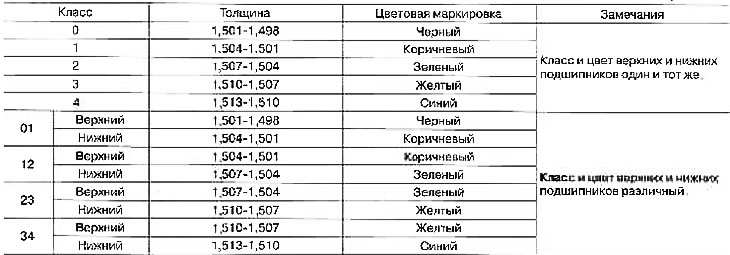

Таблица с класове на биелни лагери
Единица: mm
Инструкции за използване на лагери с намален ремонтен размер
Ако определената маслена хлабина не може да бъде постигната с биелни лагери със стандартен размер, използвайте лагери с намален ремонтен размер.
Когато използвате лагер с намален ремонтен размер, измерете вътрешния диаметър на биелния лагер върху монтирания лагер и шлифовайте шийката на мотовилката, така че луфтът на маслото да е в рамките на стандарта.

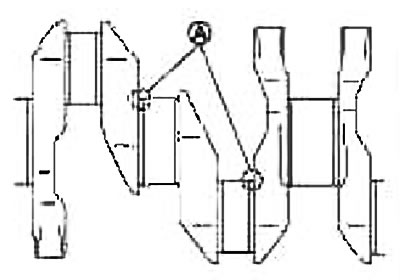

Внимание: Когато монтирате отново шийките на мотовилката за лагери с намален ремонтен размер, запазете заоблените ъгли R (A) (0,8-1,2 мм).
Таблица с лагери с намален ремонтен размер
Единица: mm
| Размер | Дебелина |
| Размерът на ремонта е намален с 0,25 | 1,623-1,631 |
Процедура за избор на основни лагери
При използване на нов цилиндров блок и колянов вал

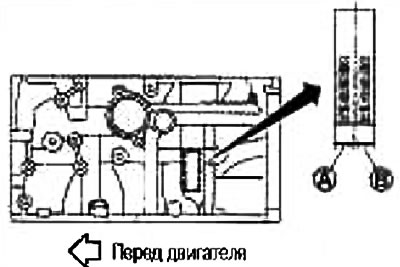

1. Хоризонталните линии в "Таблицата за избор на основни лагери" съответстват на класа на корпуса на основния лагер, щампован от лявата страна на цилиндровия блок.
А. Основни маркировки
Ако корекционна маркировка (B) е щампована върху цилиндровия блок, използвайте я като стандарт.

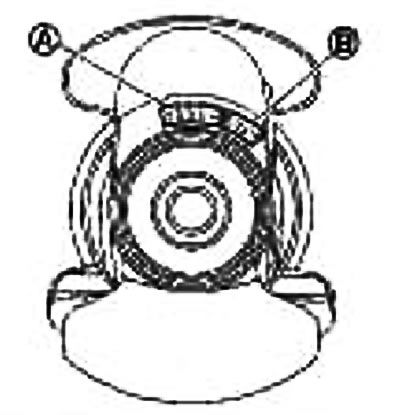

2. Намерете класа на диаметъра на основната шейна (A), щампован отпред на коляновия вал, във вертикалната колона "Таблици за избор на основни лагери".
A. Клас на диаметъра на кореновата шийка (№ 1-5 вляво по ред)
B. Клас на диаметъра на коляновия болт (№ 1-4 вляво по ред)
3. Прочетете символа в пресечната точка на хоризонталния ред и вертикалната колона в таблицата за избор на основни лагери.
4. Изберете основния лагер, като сравните получения символ със стойностите в "Таблица с класове основни лагери".

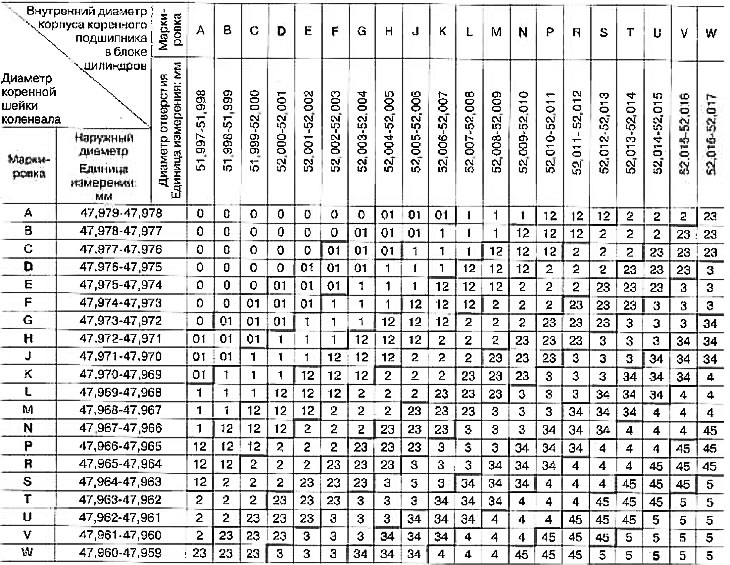

Таблица за избор на основни лагери

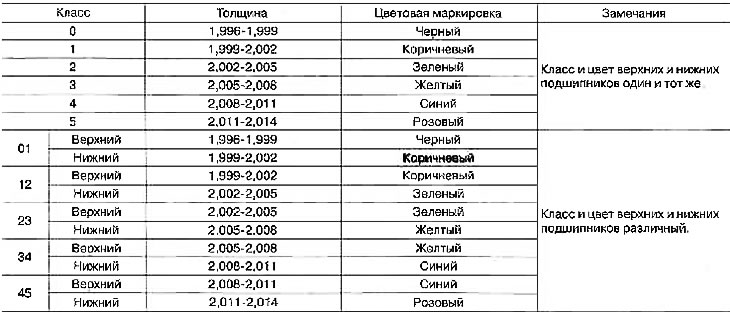

Таблица с класове на основни лагери
Мерна единица: мм
Инструкции за използване на лагери с намален ремонтен размер
Ако посоченият маслен луфт не може да бъде постигнат с помощта на основни лагери със стандартен размер, използвайте лагери с намален ремонтен размер.
Когато използвате лагер с намален ремонтен размер, измерете вътрешния диаметър на основния лагер върху монтирания лагер и шлайфайте основната шийка, така че луфтът на маслото да е в рамките на стандарта.

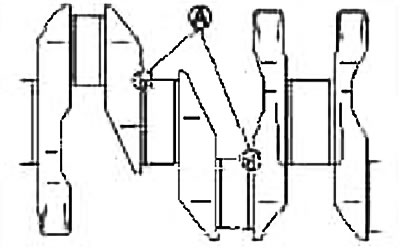

Внимание: При повторно шлайфане на основните шийки за лагери с намален ремонтен размер, дръжте заоблените ъгли R (A) (0,8-1,2 мм).
Таблица с лагери с намален ремонтен размер
Единица: mm
| Размер | Дебелина |
| Размерът на ремонта е намален с 0,25 | 2,126-1,134 |
