Разглобяване
1. Отстранете запалителните свещи с гаечен ключ (подходящи специални инструменти).
2. Свалете крановете на клапаните.
Маркирайте местата и поставете компонентите в ред, без да ги смесвате.
3. Извадете крекерите.

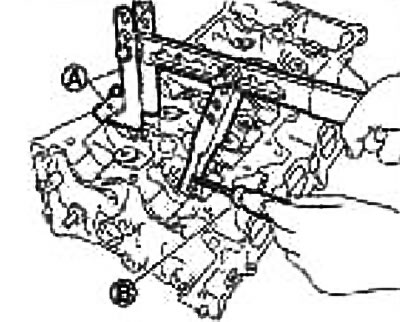

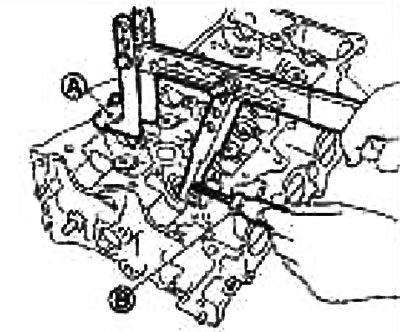

Стиснете пружината на клапана с помощта на инструмент, приставка и адаптер (специален инструмент: KV10116200) (А). Извадете крекерите с помощта на магнита за пръсти (B).
Внимание: Внимавайте да не повредите отворите на клапана, когато извършвате тази операция.
4. Отстранете фиксатора на пружината на клапана и пружината на клапана.
5. Натиснете стеблото на клапана към горивната камера и извадете клапана.
Маркирайте местата и поставете компонентите в ред, без да ги смесвате.
Маркирайте клапаните за по-късно сглобяване.

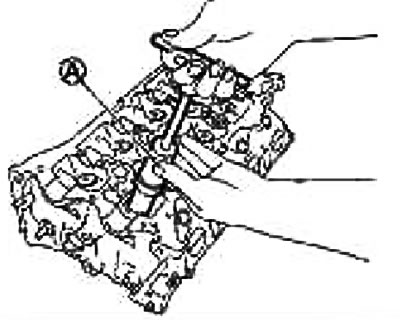

6. Отстранете уплътнението на клапана с помощта на теглич (специален инструмент: KV10107902) (А).
7. Отстранете седалката на пружината на клапана.
8. Ако седалката на клапана трябва да бъде сменена, вижте "Смяна на седалката на клапана" по-долу.
9. Ако водачът на клапана трябва да бъде сменен, вижте "Смяна на водача на клапана" по-долу.
Сглобяване
1. Ако водачът на клапана е бил отстранен, монтирайте го. Вижте "Смяна на водач на клапан" по-долу.
2. Ако леглото на клапана е било свалено, монтирайте го. Вижте "Смяна на леглото на клапана" по-долу.
3. Натиснете уплътнението на клапана.

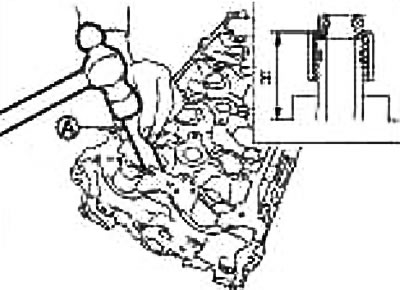

Натиснете уплътнението на клапана с помощта на накрайник (специален инструмент; KV10115600) (A) според размерите, показани на фигурата.
Височина "H": 13,2-13,8 мм
4. Монтирайте седалката на пружината на клапана.
5. Монтирайте вентила.
Монтирайте клапани с по-голям диаметър от страната на всмукателния клапан.
6. Монтирайте пружината на клапана.
Забележка: Може да се монтира във всяка посока.
7. Монтирайте фиксатора на пружината на клапана.
8. Инсталирайте крекерите.
Стиснете пружината на клапана с помощта на инструмент, приставка и адаптер (специален инструмент: KV10116200) (А). Поставете крекерите с помощта на магнита за пръсти (B).
Внимание: Внимавайте да не повредите отворите на клапана, когато извършвате тази операция.
След като монтирате компонентите на клапана, леко почукайте върха на стеблото на клапана с пластмасов чук, за да осигурите правилното му поставяне.
9. Монтирайте крана на клапана.
10. Завийте запалителната свещ с гаечен ключ (подходящи специални инструменти).
Проверка след разглобяване
Размери на вентила
Проверете размерите на всички клапани.
Ако размерите са различни от нормата, сменете вентила.
Хлабина на направляващата втулка на Span
Диаметър на стеблото на клапана

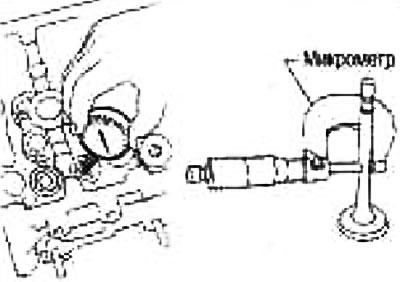

Измерете диаметъра на стеблото на клапана с микрометър.
| Стандартен | Вход | 4.965-4.980 мм |
| Издаване | 4.955-4.970 мм |
Вътрешен диаметър на водача на клапана
Измерете вътрешния диаметър на водача на клапана с манометър.
| Стандартен | Всмукване и изпускане | 5000-5018 мм |
Хлабина на водача на клапана
(Хлабина на водача на клапана) = (вътрешен диаметър на водача на клапана) - (диаметър на стеблото на клапана)
| Стандартен | Вход | 0,020-0,053 мм |
| Издаване | 0,030-0,063 мм | |
| Лимит | Вход | 0,1 мм |
| Издаване | 0,1 мм |
Ако получената стойност надвишава ограничението, сменете вентила и/или водача на клапана.
Смяна на водача на клапана
Ако водачът на клапана е отстранен, сменете го с водач с по-голям ремонтен размер (с 0,2 mm).

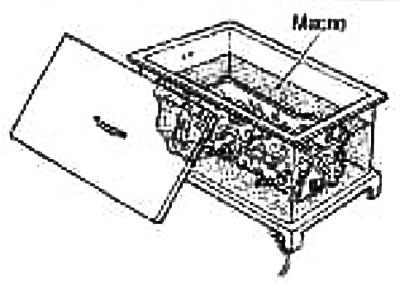

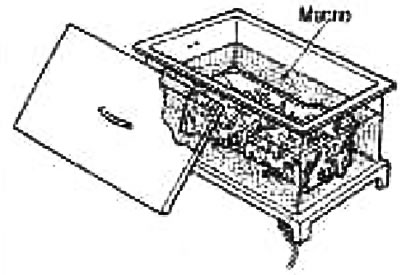

1. Отстранете водача на клапана, като загреете главата на цилиндъра до 110-130°C, като я потопите в горещо масло.

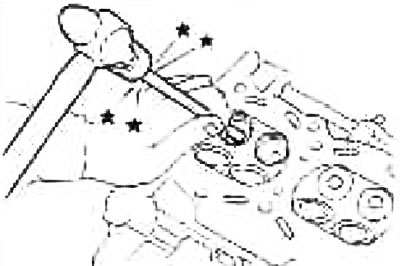

2. Натиснете водача на клапана с помощта на преса [със сила от 20 kN (2 тона)] или го изчукайте с помощта на чук и дрейф (подходящи специални инструменти).
![2. Натиснете водача на клапана с помощта на преса [със сила от 20 kN (2 тона)] или го изчукайте с…](https://www.nissanbook.ru/img/variant/0650.jpg)
Внимание: Главата на цилиндъра е гореща. За да избегнете изгаряне по време на работа, носете защитно облекло.

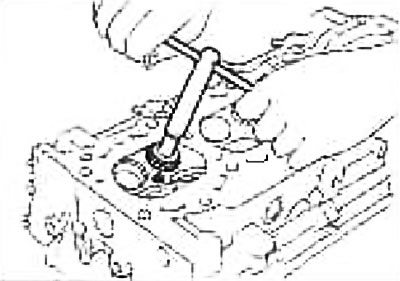

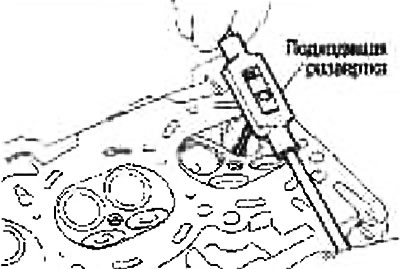

3. Разгънете отвора за водача на клапана в главата на цилиндъра с помощта на райбер (подходящи специални инструменти).
Диаметър на отвора за водача на клапана (ремонтен размер): Вход и изход: 9.175-9.196 мм.
4. Загрейте главата на цилиндъра до 110-130°C, като я потопите в горещо масло.

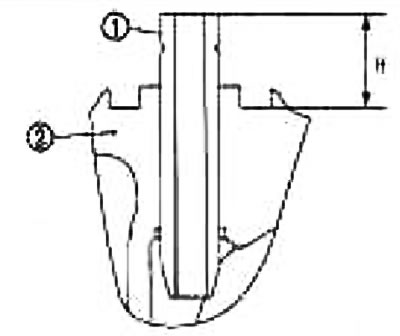

5. Използване на перфоратор (подходящи специални инструменти) натиснете водача на клапана (1) от страната на разпределителния вал, като използвате показаните размери.
Внимание: Главата на цилиндъра (2) е гореща. За да избегнете изгаряне по време на работа, носете защитно облекло.
6. Използване на почистване (с помощта на специални инструменти) фино настройте повърхността на водача на клапана.
| Стандартен | Вход и изход | 5000-5018 мм |
Контактно петно на седалката на клапана
Извършете тази проверка, като се уверите, че водачите на клапаните и клапаните са в рамките на спецификацията.

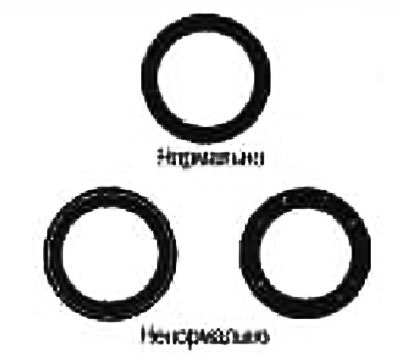

Нанесете червено олово (или бяло олово) върху контактната повърхност на леглото на клапана и проверете прилягането на клапана към леглото.
Уверете се, че червеният отпечатък се появява навсякъде без никакви прекъсвания.
В противен случай постигнете необходимата степен на напасване на клапана, като го шлайфате повторно и проверете отново. Ако контактната повърхност все още не е задоволителна дори след повторна проверка, сменете леглото на клапана.
Смяна на седлото на клапана
Ако седалката на клапана е отстранена, сменете я с седалка на клапана с увеличен ремонтен размер (с 0,5 mm).
1. Пробийте старата седалка, докато се счупи. Пробиването не трябва да продължава по-дълбоко от дъното на вдлъбнатината на седалката в главата на цилиндъра. За тази цел монтирайте ограничител на дълбочината на пробиване на свредлото.
Внимание: Не надраскайте главата на цилиндъра чрез прекалено пробиване.

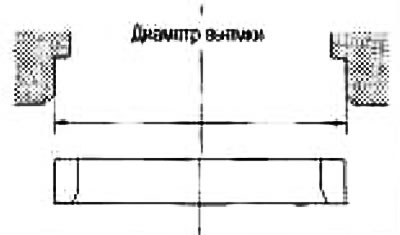

2. Разстържете вдлъбнатината в главата на цилиндъра за леглото на клапана с ремонтен размер.
Увеличен размер (с 0,5 mm).
Всмукателни: 31 900-31 916 мм
Освобождаване: 26.400-26.416 мм
Разширете в концентрични кръгове към центъра на водача на клапана. Това ще гарантира, че леглото на клапана е поставено правилно.
3. Загрейте главата на цилиндъра до 110-130°C, като я потопите в горещо масло.
4. Охладете добре леглата на клапаните със сух лед. Натиснете леглата на клапаните в главата на цилиндъра.
Внимание:
- Не докосвайте охладените седла с голи ръце.
- Главата на цилиндъра е гореща. За да избегнете изгаряне по време на работа, носете защитно облекло.
5. Доведете седалката до необходимите размери чрез фрезоване или шлайфане с подходящи специални инструменти.
Внимание: Когато обработвате повърхност с фреза, хванете дръжката с две ръце. След това притиснете фрезата към контактната повърхност по цялата обиколка и фрезовайте на единични минавания. Ако натиснете инструмента неравномерно или с отделяне, леглото на клапана може да придобие стъпаловидна форма.
6. Шлайфайте вентила с паста за смилане.
7. Проверете отново прилягането на клапана.
Правоъгълност на пружината на клапана

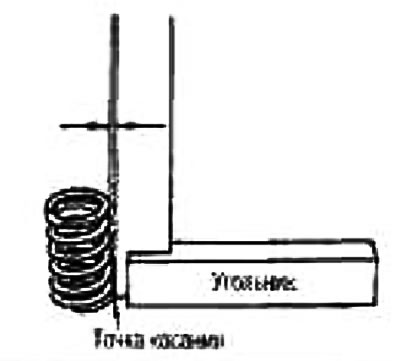

Поставете квадрат върху пружината на клапана и завъртете пружината. Измерете максималното разстояние между горната част на пружината и квадрата.
Ограничение: 1,8 мм
Ако хлабината надвишава ограничението, сменете пружината на клапана.
Размери на пружината на клапана и сила на натиск

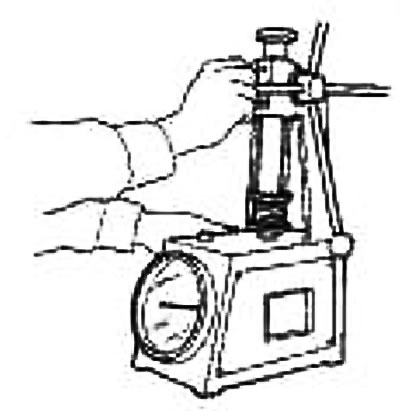

Проверете силата на натиск на пружината на клапана при стандартна височина на пружината.
| Стандартен | |
| Дължина без товар | 42.26 мм |
| Височина след монтаж | 32.40 мм |
| Зареждане след инсталация | 136-154 N (13,9-15,7 кг) |
| Височина с отворена клапа | 23.96 мм |
| Заредете с отворен клапан | 262-296 N (26,7-30,2 кг) |
Ако посочените стойности се различават от нормата, сменете пружината на клапана.
