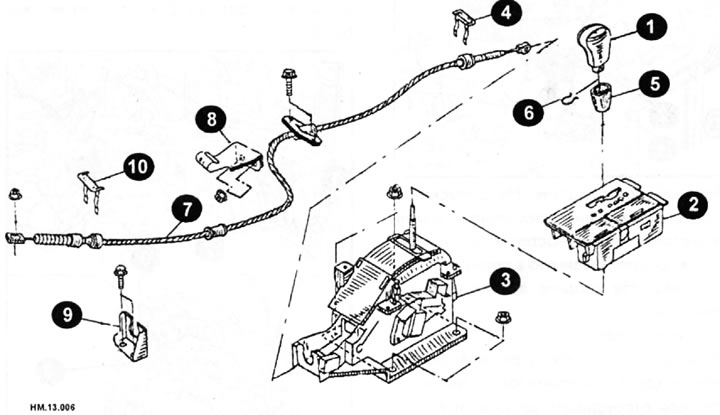

1 - ручка рычага селектара; 2 - аздобная панэль кансолі; 3 - прылада кіравання 4 - пласціна мацавання; 5 - кажух ручкі рычага селектара; 6 - якая фіксуе клямар; 7 - трос кіравання; 8 — кранштэйн; 9 — кранштэйн; 10 - фіксавальная клямар.
Зняцце
- Зніміце кажух, размешчаны пад ручкай рычага селектара.
- Выцягнеце клямар мацавання з ручкі рычага селектара.
- Зніміце ручку рычага селектара.
- Зніміце аздобную панэль кансолі.
- Зніміце скрыню кансолі.
- Адлучыце трос кіравання ад прылады кіравання.
- Адлучыце джгут правадоў прылады кіравання.
- Зніміце прыладу кіравання.

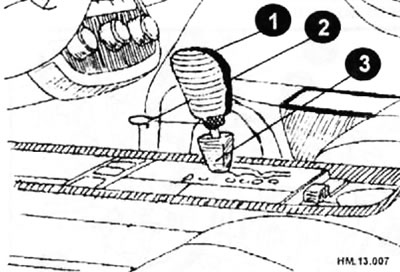

1 - ручка рычага селектара, 2 клямар мацавання; 3 - кажух
Ўстаноўка
- Устаноўка вырабляецца ў парадку, зваротным зняцці.
- Пасля канчатка ўсталёўкі правядзіце рэгуляванне і праверку дыяпазонаў варыятара.
Рэгулёўка дыяпазонаў варыятара
- Усталюеце выключальнік індыкацыі дыяпазонаў Р і N і рычаг селектара ў дыяпазон "Р".
- Прыслабце гайку рычага кіравання.
- Прыціскаючы рычаг кіравання ў кірунку перадпакоя часткі аўтамабіля, г.зн. у напрамку дыяпазону Р, зацягніце гайку момантам 11-14 Н·м.
Тэкст апублікаваны на сайце (nissanbook.ru)

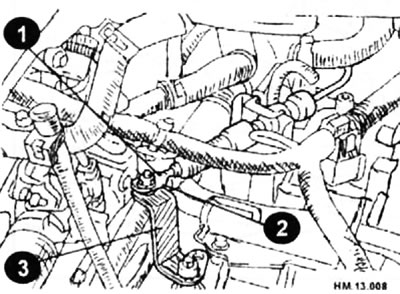

1 - трос кіравання; 2 - гайка; 3 - рычаг кіравання.
