Note 1 (2004-2013) Micra 3 (2002-2010, benzyna)

System informacji kierowcy — alarm dźwiękowy — standardowe wartości napięć na stykach modułu BCM i stykach zestawu wskaźników (Nissan Note E11)

0

Spis treści: Standardowe wartości napięć na…↓ Standardowe wartości napięcia na…↓

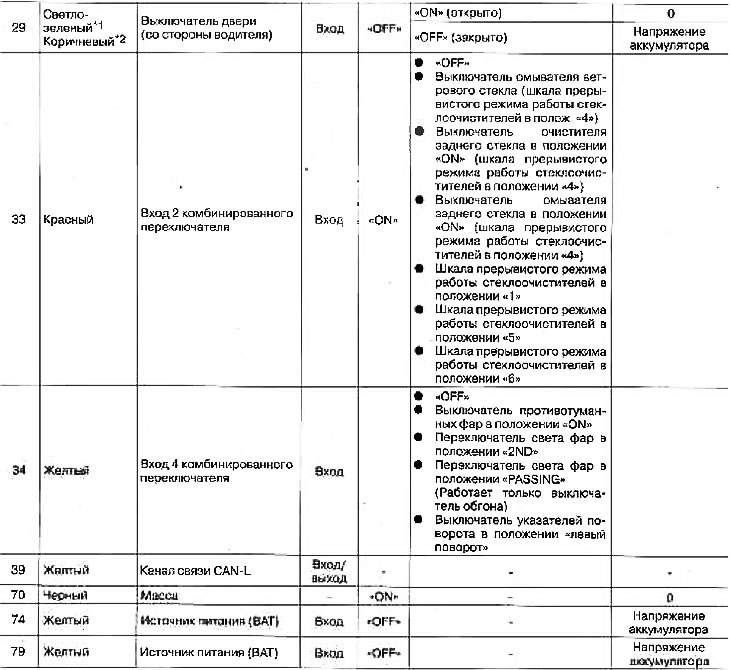

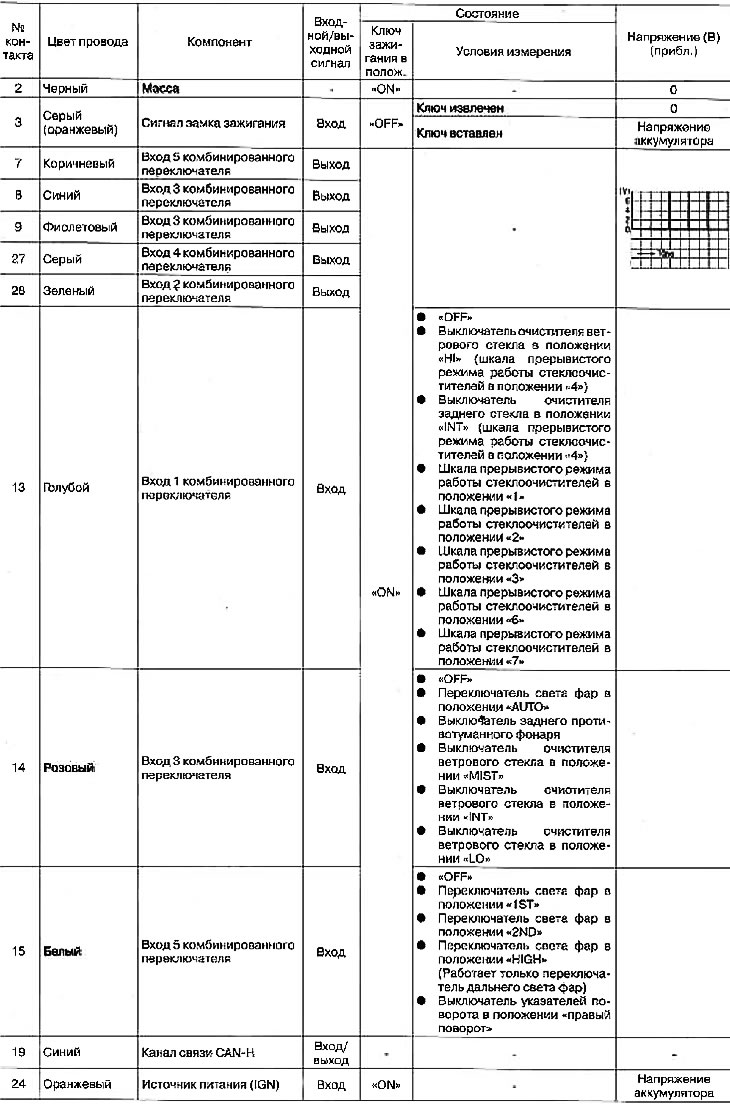

Standardowe wartości napięć na stykach jednostki VSM

Standardowe wartości napięć na stykach jednostki VSM

Standardowe wartości napięć na stykach jednostki VSM

(): Bez inteligentnego klucza
*1: Modele z kierownicą po lewej stronie
*2: Modele z kierownicą po prawej stronie

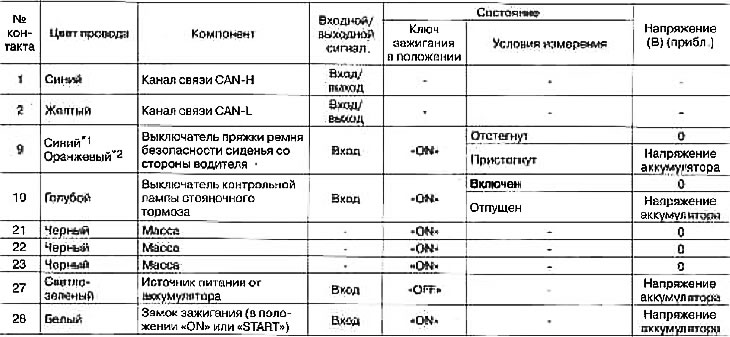

Standardowe wartości napięcia na stykach zestawu wskaźników

Standardowe wartości napięcia na stykach zestawu wskaźników

*1: Modele z kierownicą po lewej stronie
*2: Modele z kierownicą po prawej stronie

Dane pobrano z tego portalu Nissanbook.ru

Ten artykuł jest dostępny na: rosyjski, angielski, bułgarski, białoruski, ukraiński, serbski, chorwacki, rumuński, słowacki, węgierski

Ten artykuł został sprawdzony: Sofia Shapovalova
