Serena 2 (1999-2005)

Schema de conectare electrica pentru aparatul de aer conditionat automat (Nissan Serena C24)

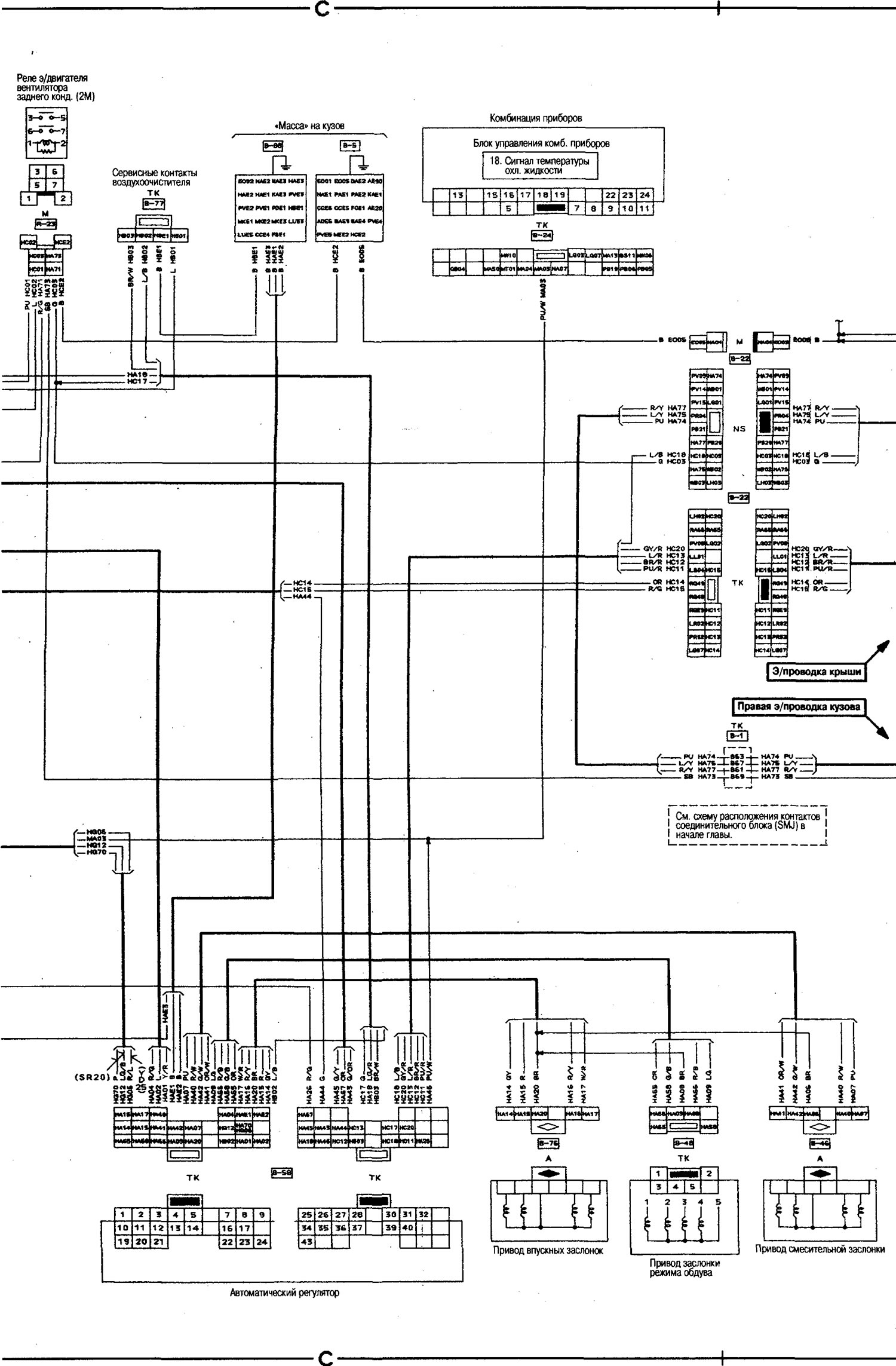

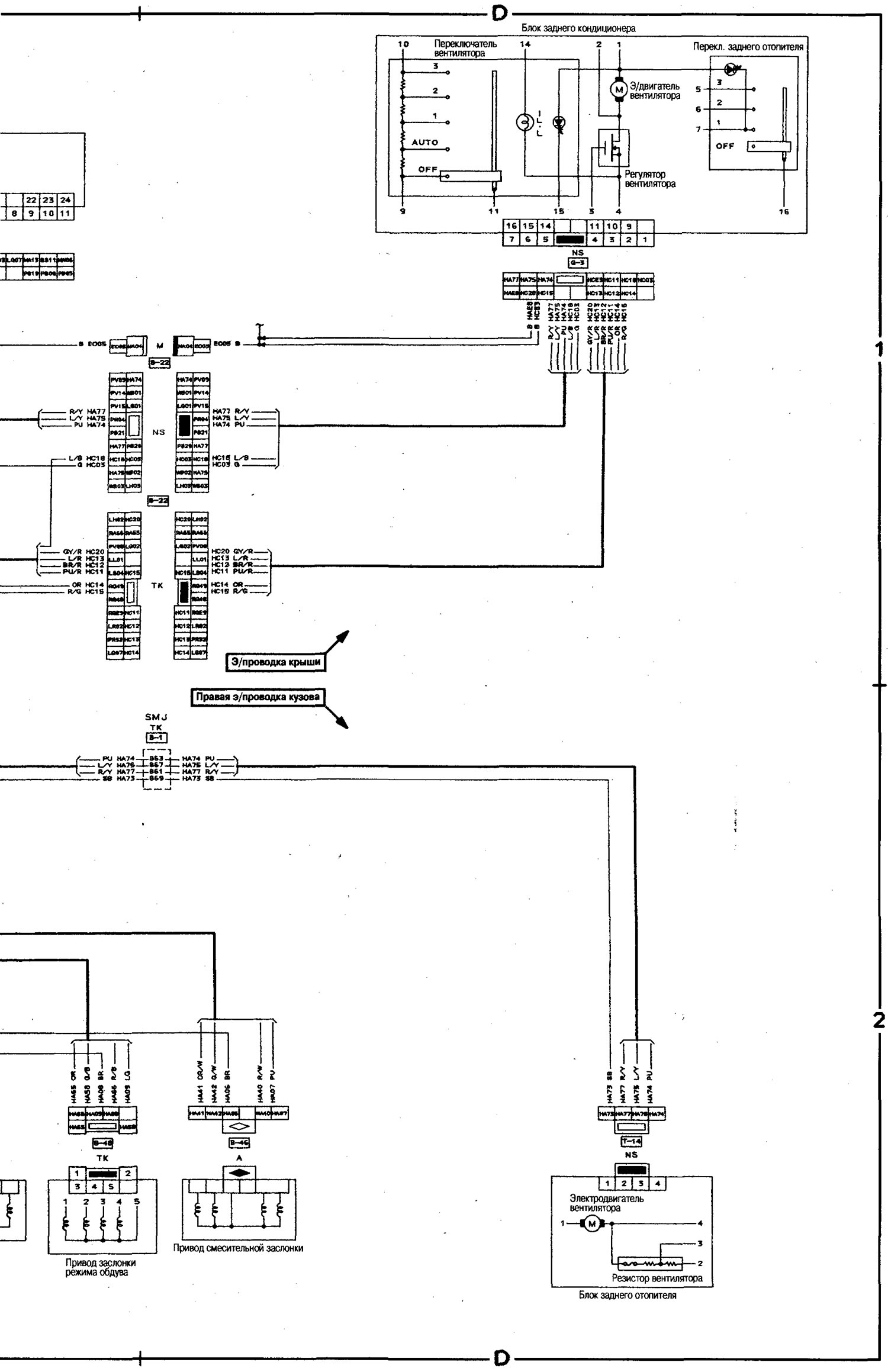

Schema de conectare electrica pentru aparatul de aer conditionat automat

Deschide o imagine mai mare într-o filă nouă »

Denumirile componentelor de pe schemele electrice sunt localizate aici →

Pentru cum să utilizați schemele de cablare și diagramele de circuit, consultați aici →

Acest articol este disponibil la adresa: rusă, engleză, bulgară, belarusă, ucraineană, sârbă, croată, poloneză, slovacă, maghiară

Acest articol a fost revizuit: Sofia Shapovalova
