Nastavenie dvojitého spínača

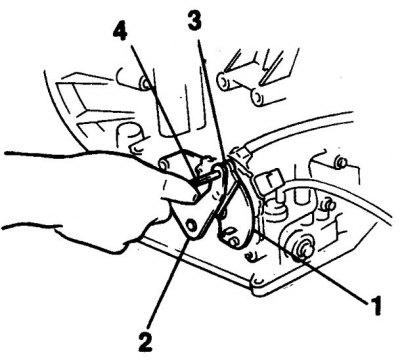

1. Spínacia páka; 2. Páka voliča prevodovky; 3. Nastavovacie otvory; 4. Vŕtajte 4 mm
Spínač je naskrutkovaný do prednej časti skrine prevodovky a plní dve funkcie - zabraňuje zapadnutiu štartéra len v polohách voliča N alebo P a zapína spätný signál v polohe voliča R.
Vyšetrenie
1. Ak sa štartér zapne v iných polohách ako N alebo P, potom je spínač chybný alebo je nesprávne nastavený.
2. Ak sa zadné svetlo nerozsvieti, je potrebné skontrolovať spínač.
3. Zdvihnite prednú časť auta a postavte ju na stojany.

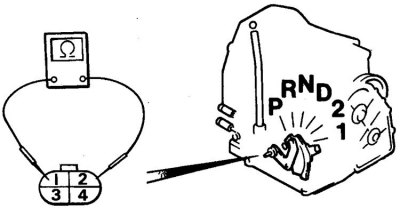

4. Odpojte konektor od spínača.
5. Skontrolujte odpor medzi svorkami v polohách voliča N, P alebo R. Pracovný spínač v polohách voliča N a P má kontakty 1 a 2 zopnuté a v polohe voliča R sú kontakty 3 a 4 zopnuté.
6. Ak sa tieto kontakty nezatvoria, uvoľnite upevňovacie skrutky a nastavte spínač.
7. Ak nastavenie neprinesie výsledky, vymeňte spínač.
Odstránenie
1. Zdvihnite prednú časť auta a postavte ju na stojany.
2. Odpojte konektor.
3. Odskrutkujte tri skrutky a vyberte spínač z mechanizmu voliča.
Inštalácia
1. Nainštalujte spínač, utiahnite skrutky.
2. Presuňte volič do polohy N.
3. Vložte 4 mm vrták do otvoru v hornej časti voliča a prevlečte ho cez otvor v páke voliča.
4. Utiahnite skrutky a vyberte vrták.
5. Pripojte vodiče a skontrolujte činnosť spínača.
