Predné

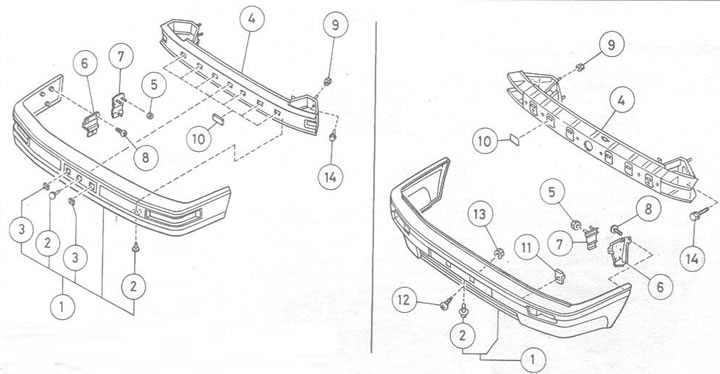

Kreslenie. 11.8. Predný nárazník: 1. Vonkajšia časť; 2. Držiak; 3. Spojovacia matica; 4. Oceľová vnútorná časť; 5. Orech; 6. Bočná konzola vonkajšej polovice; 7. Vonkajšia polovičná bočná konzola; 8. Skrutka; 9. Orech; 10. Tesnenie; 11. Tesnenie - neskoršie modely; 12. Skrutka - neskoršie modely; 13. Spojovacia matica; 14. Skrutka
1. Otvorte kryt a odpojte záporný kábel batérie.
2. Odstráňte mriežku chladiča a ozdobný panel (pozri kapitolu 10 tejto časti).
3. Demontujte predné svetlá a smerové svetlá (pozri časť 12).
4. Odskrutkujte skrutky upevňujúce okraje nárazníka k blatníkom a pri neskorších modeloch skrutku pripevňujúcu stred nárazníka k prednému panelu karosérie (pozri fotky).

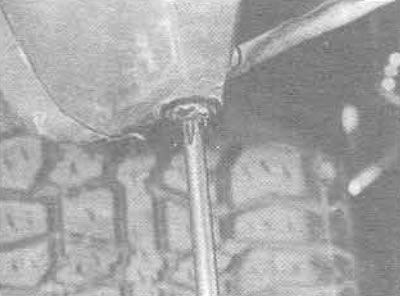

12,4A. Skrutku pripevňujúcu okraj predného nárazníka k panelu blatníka

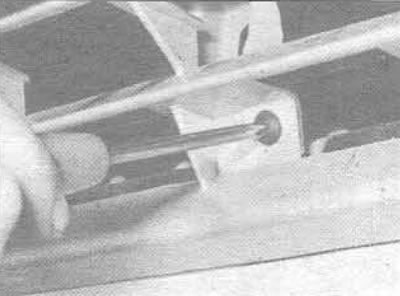

12,4 V. Stredová montážna skrutka predného nárazníka – len neskoršie modely
5. Odstráňte jednu skrutku a dve matice, ktoré pripevňujú nárazník k prednému panelu karosérie. Odstráňte nárazník potiahnutím dopredu z bočných úchytov (pozri foto).

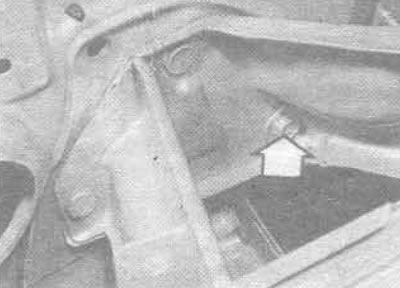

12,5A. Montážna skrutka predného nárazníka (označené šípkou)

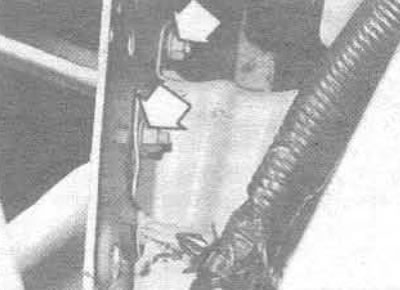

12,5 V. Montážne matice predného nárazníka (označené šípkami)

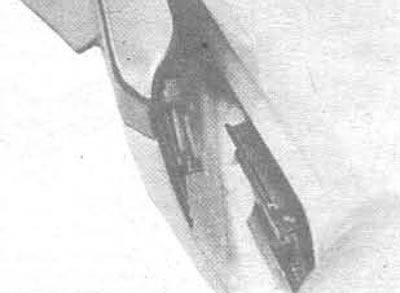

12,5°C. Vytiahnite nárazník z bočných svoriek dopredu
6. Vonkajšiu polypropylénovú časť je možné odstrániť odstránením svoriek pomocou skrutkovača alebo klieští (pozri foto).
12,6A. Montážna skrutka upevňujúca vnútornú časť nárazníka k vonkajšej - viditeľná zospodu

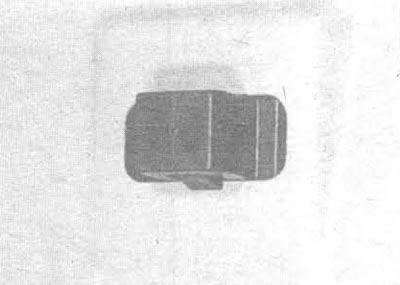

12,6 V. Hlavná montážna konzola zaisťujúca vnútornú a vonkajšiu časť nárazníka
7. Vonkajšie polovice bočných držiakov sú pripevnené k nárazníku tromi skrutkami (pozri foto). Vnútorné polovice sú pripevnené ku krídlam pomocou troch matíc.

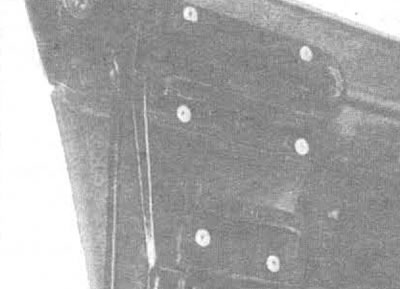

12.7. Vonkajšia polovica držiaka bočného nárazníka
8. Pri montáži skontrolujte, či sú bočné konzoly bezpečne upevnené. Pevne utiahnite všetky spoje.
Zadné

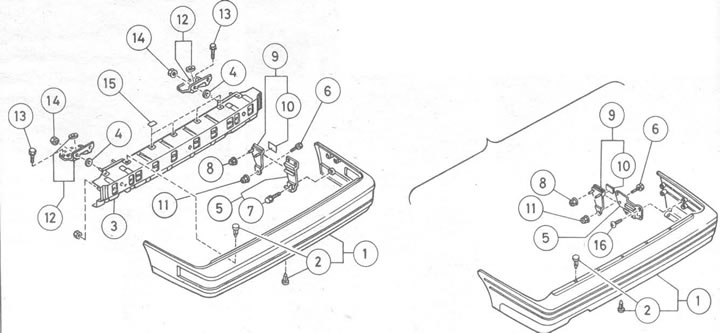

Kreslenie. 11.9. Zadný nárazník: 1. Vonkajšia časť; 2. Držiak; 3. Oceľová vnútorná časť; 4. Gumové tesnenie; 5. Vonkajšia polovica bočnej konzoly; 6. Skrutka; 7. Bolt - rané modely; 8. Orech; 9. Vnútorná polovica bočnej konzoly; 10. Gumová podložka - pravá strana; 11. Spojovacia matica; 12. Montážna dorazová doska; 13. Skrutka; 14. Orech; 15. Tesnenie; 16. Skrutka - neskoršie modely
9. Otvorte veko batožinového priestoru alebo dvere batožinového priestoru a odstráňte koberčeky alebo vnútorné obloženie, aby ste získali prístup k držiakom nárazníka (pozri foto).

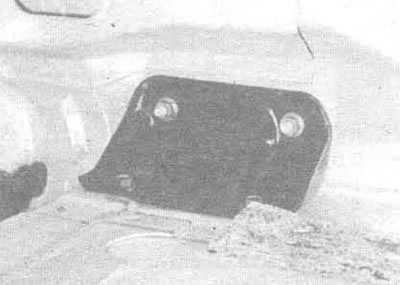

12.9 Montážna doska zadného nárazníka - Sedan
10. Zo spodnej časti zadnej časti auta odskrutkujte dve matice zaisťujúce držiaky nárazníka, potom štyri matice (dve na každej strane) vnútri batožinového priestoru. Odstráňte zostavu nárazníka vysunutím späť z montážnych držiakov. Venujte pozornosť gumovým tesneniam.
11. Vnútorné a vonkajšie časti a bočné polovice držiakov je teraz možné odstrániť, ako je opísané v krokoch 6 a 7 vyššie.
12. Montáž sa vykonáva tak, ako je popísané v odseku 8 vyššie.
Obloženie zadného nárazníka
13. Ozdobný panel umiestnený medzi nárazníkom a zadnými svetlami je možné demontovať nasledovne.
14. Na modeloch Sedan demontujte zadný nárazník a potom zadný panel vnútorného obloženia, aby ste odkryli zadné svetlá a upevnenia panela obloženia.
15. Odskrutkujte poistné matice a odstráňte konzoly, aby ste odstránili panel.
16. Pri modeloch Hatchback si všimnite, že zadný nárazník a zadné svetlo (pozri časť 12) sa musí odstrániť pred ozdobným panelom. Tým sa odstráni panel skrývajúci skrutky. Zvyšné body sú podobné ako pri demontáži modelu Sedan.
17. Montáž sa vykonáva v opačnom poradí.
