Turbo (skoré modely) - predný
1. Modely Turbo vyrobené pred májom 1988 sú vybavené trojdielnym predným vzduchovým spojlerom (pozri obr. 11.4).

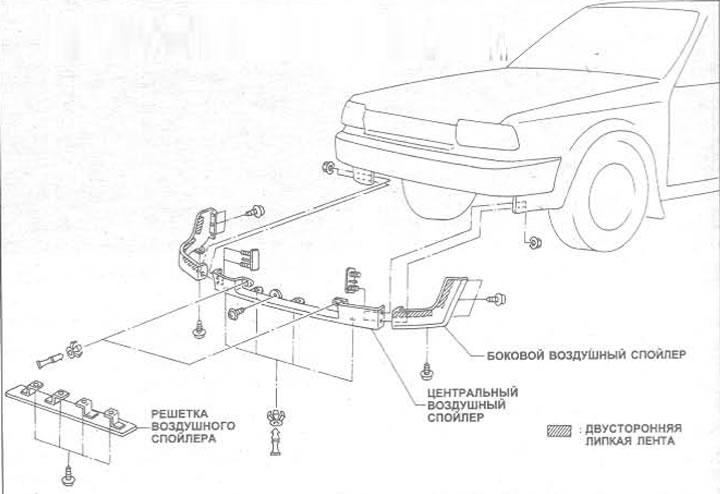

11.4. Inštalácia predného spojlera
2. Každá bočná časť je zaistená štyrmi skrutkami (tri v oblúku kolesa a jeden v spodnej časti) a dve matice na vonkajšom okraji. Niekedy je možné použiť obojstrannú pásku.
3. Ak chcete odstrániť strednú časť spojlera, najskôr odstráňte obe bočné časti a potom vytiahnite upevňovacie konzoly spojlera (obr. 11.5). Odskrutkujte upevňovacie skrutky a konzoly, aby ste odstránili stredovú časť z predného panela karosérie.

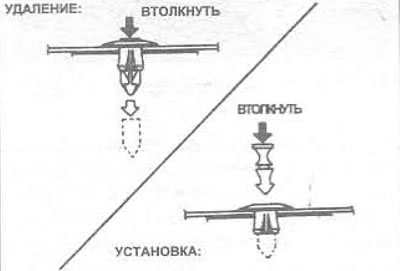

Kreslenie. 11.5. Montážne diely predného spojlera
4. Montáž sa vykonáva v opačnom poradí.
Turbo - zadné
5. Pri modeloch Sedan otvorte veko kufra a pomocou klieští vytiahnite držiaky spojlera, potom odskrutkujte upevňovacie matice (obr. 11.6). Odstráňte spojler z hornej časti veka kufra odstránením obojstrannej pásky, ktorá ho zaisťuje.

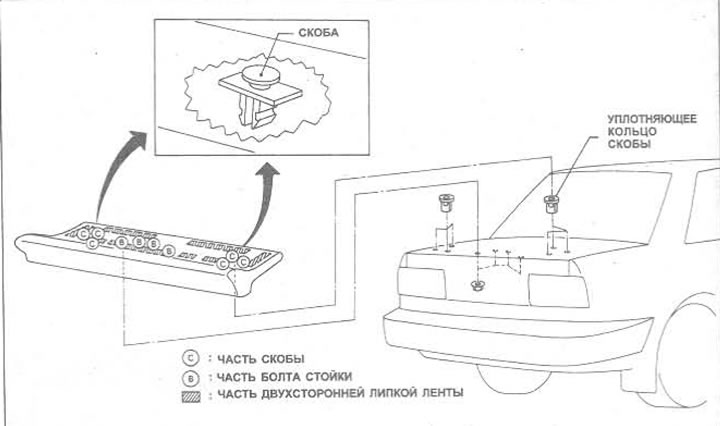

Kreslenie. 11.6. Uchytenie zadného spojlera - Sedan
6. Na modeloch Hatchback otvorte zadné dvere a odstráňte vnútorný obkladový panel (pozri kapitolu 33 tejto časti), potom odstráňte upevňovacie skrutky pozdĺž okrajov spojlera a maticu v jeho strede (obr. 11.7). Vytiahnite montážne držiaky a odstráňte spojler z dverí batožinového priestoru odstránením obojstrannej lepiacej pásky.

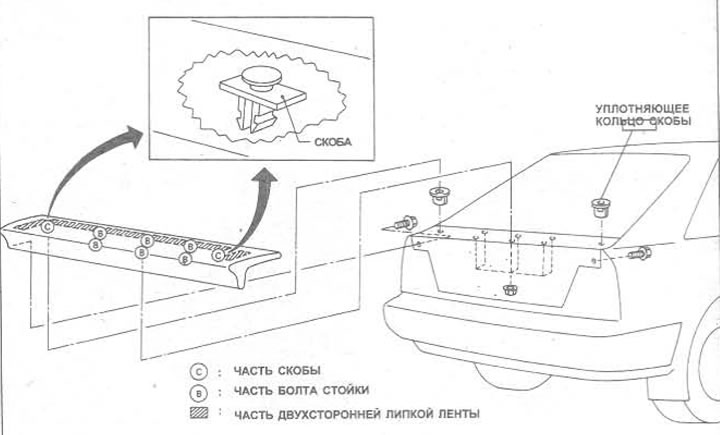

Kreslenie. 11.7. Držiaky zadného spojlera - Hatchback
7. Montáž sa vykonáva v opačnom poradí.
Vydané modely
8. Je zrejmé, že okrem troch skrutiek v každom podbehu nie sú na prednom a zadnom spojleri žiadne iné uchytenia.
Predný panel - všetky ostatné (skoré) modely
9. Autá vyrobené pred májom 1988 sú vybavené panelom pripevneným na prednej časti karosérie.
10. Zo začiatku odstráňte dvojdielnu mriežku (pozri kapitolu 10 tejto časti).
11. Panel zástera je upevnený maticami pozdĺž okrajov a skrutkami po celej dĺžke. Odstráňte ich, aby ste odstránili panel z prednej karosérie a blatníkov. Montáž sa vykonáva v opačnom poradí.
