Obsah: Bočné lišty karosérie ↓ Strešný odtok - Sedan ↓ Strešný odtok - Hatchback ↓ Vývody ventilačného systému ↓ Antivibračné lišty podbehov kolies ↓ Bočné sukne - špeciálne modely ↓ Plniaca klapka ↓
Bočné lišty karosérie
1. Formovacie časti (kde je to vybavené) pripevnený na predné a zadné blatníky a dvere obojstrannou lepiacou páskou a tmelom.
2. Vymeniteľné časti sú pripevnené obojstrannou lepiacou páskou.
3. Demontáž a inštalácia vyžaduje, aby sa lišta a panely karosérie zahriali na teplotu 30 až 40°C pomocou vstrekovača horúceho vzduchu.
4. Zahrejte časti po celej dĺžke, ktoré budú odstránené, a potom sa sústreďte na jeden koniec. Zdvihnite koniec časti, v prípade potreby ju odrežte a potom odstráňte celú dĺžku.
5. Pri spätnej montáži odstráňte všetky časti starého výlisku a dôkladne očistite styčnú plochu panelu karosérie. Panel a lištu zahrejte na určenú teplotu a stlačte ich k sebe.
Strešný odtok - Sedan
6. Otvorte dvierka a odskrutkujte tri skrutky zaisťujúce lišty predných a zadných dvierok.
7. Montáž sa vykonáva v opačnom poradí.
Strešný odtok - Hatchback
8. Otvorte predné dvierka a odskrutkujte tri skrutky zaisťujúce lištu dvierok.
9. Odstráňte pás stĺpika dverí s označením miesta, kde sa pripevňuje, a opatrne odstráňte pásik v strede a držiaky z okraja strechy.
10. Pri montáži umiestnite svorky rovnomerne do stredu pásu (malo by ich byť asi sedem), potom vložte pásik do okennej lišty vo vzdialenosti približne 10 mm.
Vývody ventilačného systému
11. Otvorte veko batožinového priestoru alebo dvere batožinového priestoru a odstráňte ozdobné panely, aby ste získali prístup k úchytkám na výstupe.
12. Odskrutkujte štyri matice z vnútra batožinového priestoru a vyberte vzduchové potrubie. Vytiahnite ho, pričom si všimnite polohu jedného tesnenia (len na neskorších modeloch), reflektor (len pre sedany) a gumovým tesnením.
13. Montáž sa vykonáva v opačnom poradí.
Antivibračné lišty podbehov kolies
14. Ochranné pásy sú pripevnené k zadnej hrane každého predného podbehu a k prednej hrane každého zadného podbehu.
15. Každý pás blatníka predného kolesa je pripevnený štyrmi skrutkami a každý pás blatníka zadného kolesa je pripevnený siedmimi skrutkami.
Bočné sukne - špeciálne modely
16. Okrem troch skrutiek nainštalovaných v každom podbehu kolesa nie sú žiadne informácie týkajúce sa uchytenia bočných prahov na špeciálnych modeloch.
Plniaca klapka
17. Otvorte palivový uzáver a odskrutkujte dve skrutky zaisťujúce záves. Odstráňte ho.
18. V prípade potreby odskrutkujte poistnú maticu a zatlačte kryt klapky do batožinového priestoru (pozri foto).

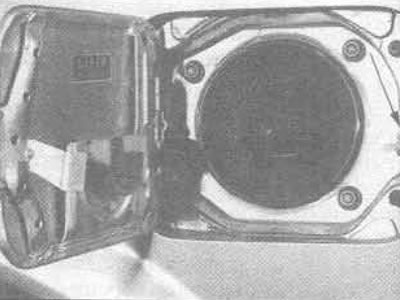

15.18. Poistná matica klapky plynového uzáveru
19. Odskrutkujte štyri poistné matice, potom odstráňte upevňovacie zátky klapiek z vnútra podbehu kolesa. Dávajte pozor na tesniaci krúžok hrdla a uzáver.
20. Montáž sa vykonáva v opačnom poradí.
