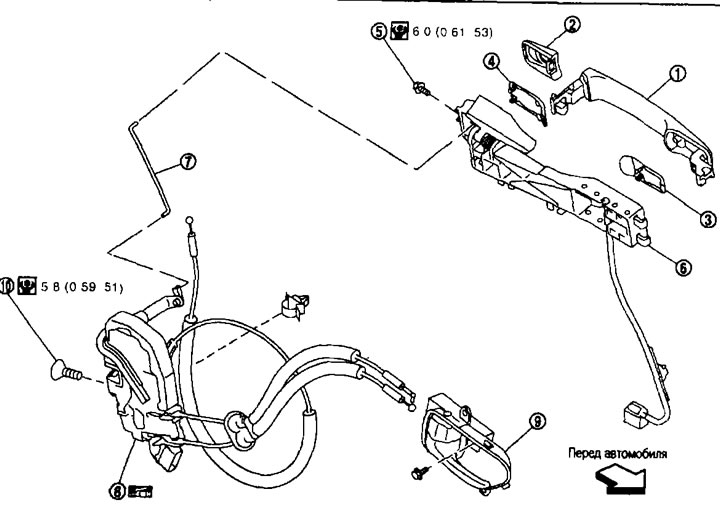

Zámok dverí. 1. Zostava vonkajšej rukoväte; 2. Zostava cylindrickej vložky zámku dverí (strana vodiča). Obloženie vonkajšej rukoväte (strana spolujazdca); 3. Predná podložka; 4. Zadné tesnenie; 5. TORX skrutka; 6. Vonkajšia konzola rukoväte; 7. Tyč valca zámku; 8. Montáž zámku dverí; 9. Vnútorná rukoväť; 10. TORX skrutka.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte obloženie predných dverí. Pozrite si časť vyššie "Vnútorné vybavenie".
2. Odpojte kábel tlačidla vnútornej rukoväte a kábel tlačidla zámku.
3. Odstráňte sklo predných dvierok. Pozrite si časť nižšie "Sklo a elektricky ovládané okná".
4. Odstráňte zostavu modulu predných dvierok. Pozrite si časť nižšie "Sklo a elektricky ovládané okná".
5. Odpojte konektor od antény, dverového a dverového spínača a odstráňte svorky vodiča (na modeloch so systémom inteligentných kľúčov).

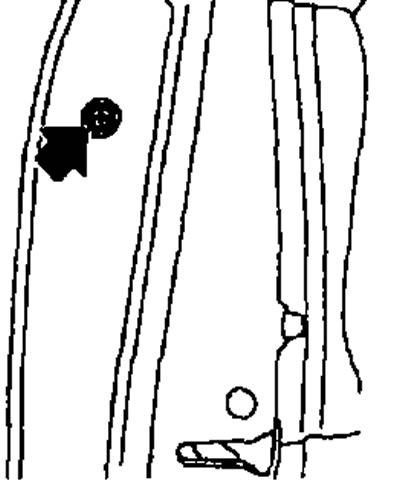

6. Odstráňte gumené puzdro zo strany dverí a uvoľnite skrutku TORX.
Pozornosť. Skrutku TORX neodskrutkujte nadmernou silou.
7. Siahnite a oddeľte cylindrickú tyč zámku v mieste pripojenia (na rukoväti) (strana vodiča).

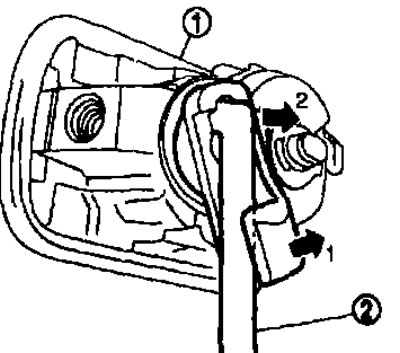

1. Zostava cylindrickej vložky zámku; 2. Uzamknite tyč valca.

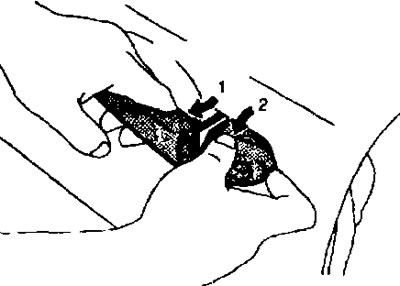

8. Potiahnutím vonkajšej rukoväte vyberte zostavu cylindrickej vložky zámku dverí.
9. Odpojte konektor od spínača požiadavky na predné dvere (na modeloch s inteligentným kľúčom).

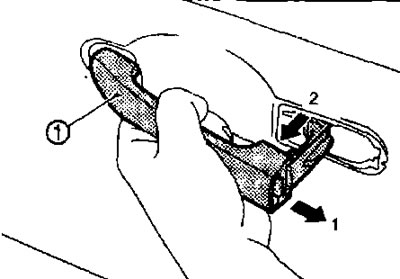

10. Potiahnite vonkajšiu rukoväť (1) a posuňte ju smerom k zadnej časti auta a vyberte ju. (pozri obrázok)

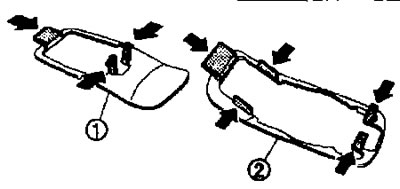

11. Odstráňte predné (1) a zadné (2) tesnenia.

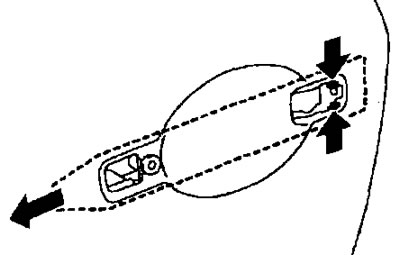

12. Potiahnite konzolu vonkajšej rukoväte smerom k zadnej časti auta a vyberte konzolu.
13. Natiahnite a oddeľte kábel vonkajšej rukoväte v mieste pripojenia.
14. Odskrutkujte skrutky TORX zostavy zámku dverí.
15. Odpojte konektor od ovládača zámku dverí a odstráňte zostavu zámku dverí.
16. Oddeľte cylindrickú tyč zámku od zostavy zámku dverí.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Viac informácií nájdete na webovej stránke: NISSANBOOK.RU
Pozor:
- Pri pripájaní tyčí otáčajte držiakmi tyčí, kým nepocítite cvaknutie.
- Po inštalácii skontrolujte, ako sa predné dvere zamykajú/odomykajú.
- Po inštalácii skontrolujte, ako sa predné dvere zatvárajú/otvárajú.
Vnútorná rukoväť
Pozri obrázok vyššie.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte obloženie predných dverí. Pozrite si časť vyššie "Vnútorné vybavenie".
2. Odskrutkujte upevňovacie skrutky vnútornej rukoväte.
3. Odpojte kábel tlačidla vnútornej rukoväte a kábel tlačidla zámku a vyberte vnútornú rukoväť.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozor:
- Po inštalácii skontrolujte, ako sa predné dvere zamykajú/odomykajú.
- Po inštalácii skontrolujte, ako sa predné dvere zatvárajú/otvárajú.
Vonkajšia rukoväť
Pozri obrázok vyššie.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte obloženie predných dverí. Pozrite si časť vyššie "Vnútorné vybavenie".
2. Odpojte kábel tlačidla vnútornej rukoväte a kábel tlačidla zámku.
3. Odstráňte sklo predných dvierok. Pozrite si časť nižšie "Sklo a sklenené výťahy".
4. Odstráňte zostavu modulu predných dvierok. Pozrite si časť nižšie "Sklo a elektricky ovládané okná".
5. Odpojte konektor a odstráňte svorky vodičov (na modeloch s inteligentným kľúčom).

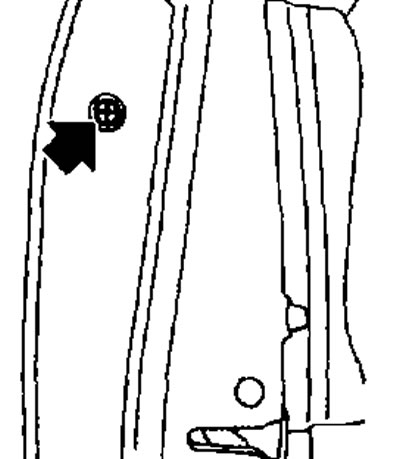

6. Odstráňte gumené puzdro zo strany dverí a uvoľnite skrutku TORX.
Pozornosť. Skrutku TORX neodskrutkujte nadmernou silou.
7. Siahnite a oddeľte cylindrickú tyč zámku v mieste pripojenia (na rukoväti) (strana vodiča).

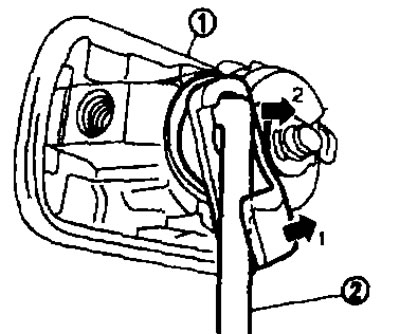

1. Zostava cylindrickej vložky zámku; 2. Uzamknite tyč valca.
8. Odpojte konektor od spínača cylindrickej vložky zámku.

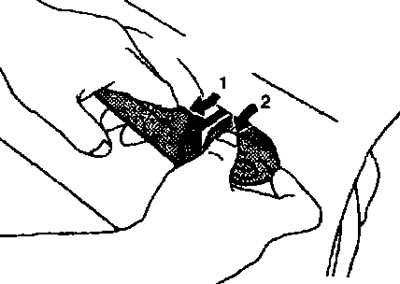

9. Potiahnutím vonkajšej rukoväte vyberte zostavu cylindrickej vložky zámku (strana vodiča) alebo obloženie vonkajšej rukoväte (strana spolujazdca).
10. Odpojte konektor od spínača požiadavky na predné dvere (na modeloch s inteligentným kľúčom).

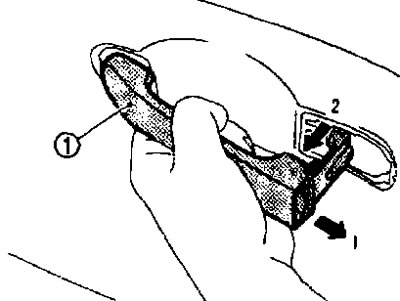

11. Potiahnite vonkajšiu rukoväť (1), posuňte ju smerom k zadnej časti vozidla a vyberte ju.

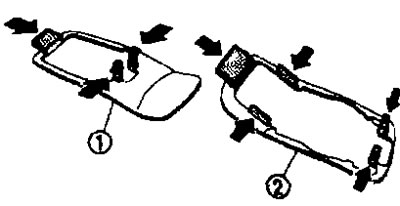

12. Odstráňte predné (1) a zadné (2) tesnenia.

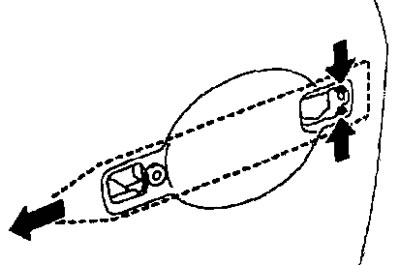

13. Potiahnite držiak na vonkajšej rukoväti, posuňte ho smerom k zadnej časti auta a vyberte držiak.
14. Natiahnite a oddeľte kábel vonkajšej rukoväte v mieste pripojenia.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozor:
- Pri pripájaní tyčí otáčajte držiakmi tyčí, kým nepocítite cvaknutie.
- Po inštalácii skontrolujte, ako sa predné dvere zamykajú/odomykajú.
- Po inštalácii skontrolujte, ako sa predné dvere zatvárajú/otvárajú.
