Obsah: Odstránenie a inštalácia ↓ Vnútorná rukoväť ↓ Odstránenie a inštalácia ↓ Vonkajšia rukoväť ↓ Odstránenie a inštalácia ↓

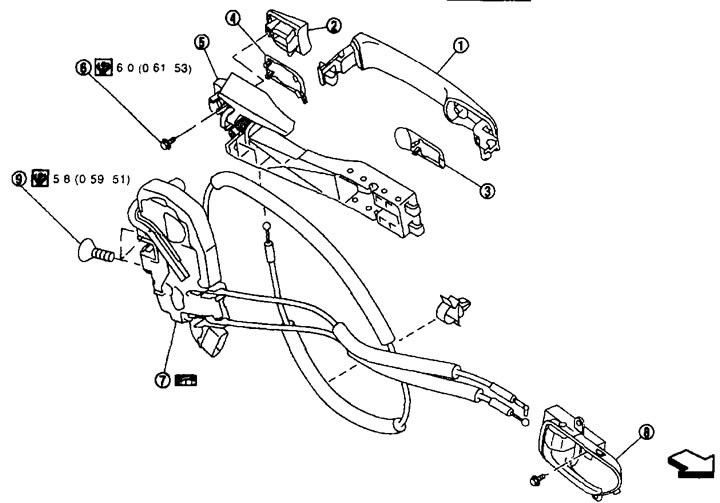

Zámok dverí. 1. Zostava vonkajšej rukoväte; 2. Kryt vonkajšej rukoväte; 3. Predná podložka; 4. Zadné tesnenie; 5. Vonkajšia konzola rukoväte; 6. TORX skrutka; 7. Montáž zámku dverí; 8. Vnútorná rukoväť; 9. TORX skrutka.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte obloženie zadných bočných dverí. Pozrite si časť vyššie "Vnútorné vybavenie".
2. Odpojte kábel tlačidla vnútornej rukoväte.
3. Odstráňte tesniacu sieťku. Pozrite si časť nižšie "Sklo a elektricky ovládané okná".
4. Odstráňte spodnú vodiacu priehradku. Pozrite si časť nižšie "Sklo a elektricky ovládané okná".
5. Odstráňte zostavu rohového krytu. Pozrite si časť nižšie "Sklo a elektricky ovládané okná".
6. Odskrutkujte skrutky TORX zostavy zámku dverí.
7. Odpojte konektor od ovládača zámku dverí.

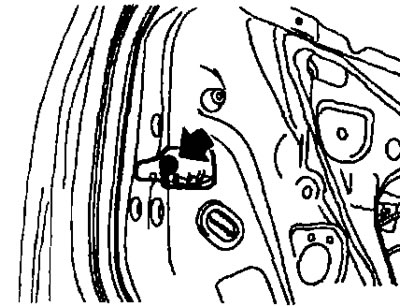

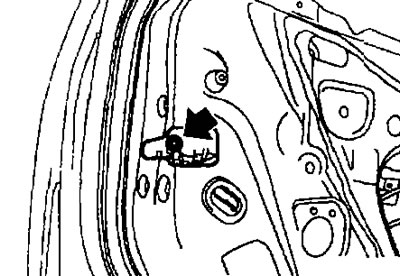

8. Posuňte zostavu zámku dverí zvnútra panelu dverí, kým nebude viditeľná skrutka TORX obloženia vonkajšej kľučky.

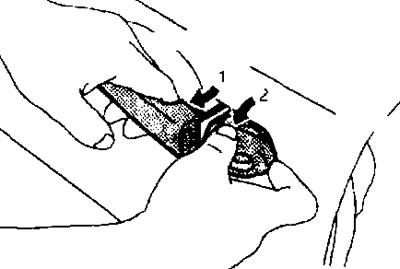

9. Potiahnutím vonkajšej rukoväte odstráňte obloženie.

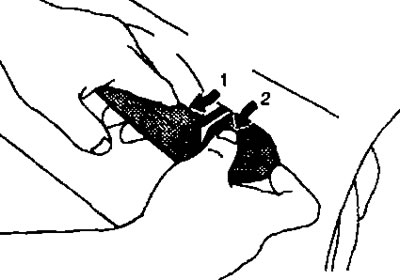

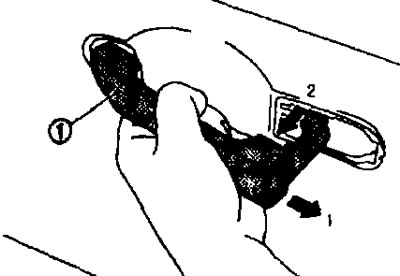

10. Potiahnite vonkajšiu rukoväť (1) smerom k zadnej časti vozidla a vyberte ju.

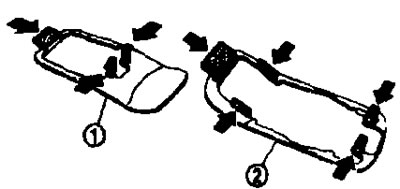

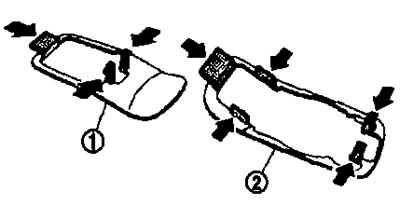

11. Odstráňte predné (1) a zadné (2) tesnenia.
12. Potiahnite konzolu vonkajšej rukoväte smerom k zadnej časti auta a vyberte konzolu.

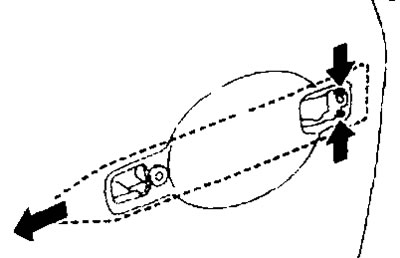

13. Natiahnite a oddeľte kábel vonkajšej rukoväte v mieste pripojenia.

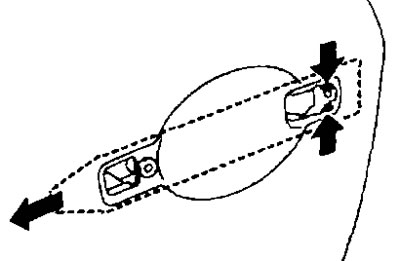

14. Odstráňte zostavu zámku dverí.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozor:
- Pri pripájaní tyčí otáčajte držiakmi tyčí, kým nepocítite cvaknutie.
- Po inštalácii skontrolujte, ako sa zadné bočné dvere zamykajú/odomykajú.
- Po inštalácii skontrolujte, ako sa zadné bočné dvere zatvárajú/otvárajú.
Vnútorná rukoväť
Pozri obrázok vyššie.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte obloženie zadných bočných dverí. Pozrite si časť vyššie "Vnútorné vybavenie".
2. Odskrutkujte upevňovacie skrutky vnútorných rukovätí.
3. Odpojte kábel tlačidla vnútornej rukoväte a vyberte vnútornú rukoväť.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozor:
- Po inštalácii skontrolujte, ako sa zadné bočné dvere zamykajú/odomykajú.
- Po inštalácii skontrolujte, ako sa zadné bočné dvere zatvárajú/otvárajú.
Vonkajšia rukoväť
Pozri obrázok vyššie.
Odstránenie a inštalácia
Odstránenie
1. Odstráňte obloženie zadných bočných dverí. Pozrite si časť vyššie "Vnútorné vybavenie".
2. Odpojte kábel tlačidla vnútornej rukoväte.
3. Odstráňte tesniacu sieťku. Pozrite si časť nižšie "Sklo a elektricky ovládané okná".
4. Odstráňte spodnú vodiacu priehradku. Pozrite si časť nižšie "Sklo a elektricky ovládané okná".
5. Odstráňte zostavu rohového krytu. Pozrite si časť nižšie "Sklo a elektricky ovládané okná".
6. Odskrutkujte skrutky TORX zostavy zámku dverí.
7. Odpojte konektor od ovládača zámku dverí.
8. Posuňte zostavu zámku dverí zvnútra panelu dverí, kým nebude viditeľná skrutka TORX obloženia vonkajšej kľučky.
9. Potiahnutím vonkajšej rukoväte odstráňte obloženie.

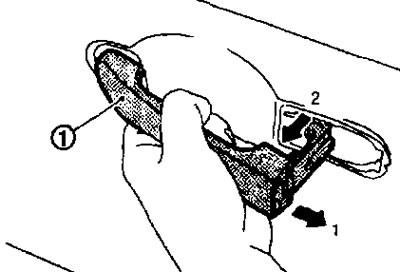

10. Potiahnite vonkajšiu rukoväť (1) a posuňte ju smerom k zadnej časti auta a vyberte ju.
11. Odstráňte predné (1) a zadné (2) tesnenia.
12. Potiahnite držiak vonkajšej rukoväte smerom k zadnej časti vozidla a odstráňte držiak.
13. Natiahnite a oddeľte kábel vonkajšej rukoväte v mieste pripojenia.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozor:
- Pri pripájaní tyčí otáčajte držiakmi tyčí, kým nepocítite cvaknutie.
- Po inštalácii skontrolujte, ako sa dvere batožinového priestoru zamykajú/odomykajú.
- Po inštalácii skontrolujte, ako sa zadné bočné dvere zatvárajú/otvárajú.
