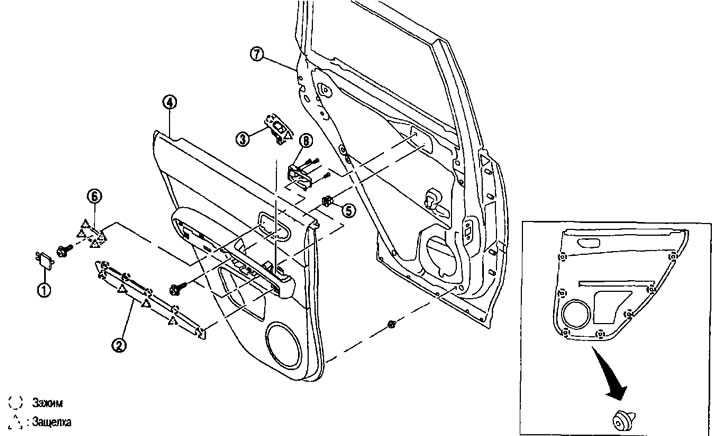

Obloženie zadných bočných dverí. 1. Kryt obloženia dverí; 2. Obloženie lakťovej opierky; 3. Obloženie spínača okien; 4. Obloženie zadných bočných dverí; 5. Gumové puzdro; 6. Obloženie vnútornej rukoväte; 7. Panel zadných bočných dverí; 8. Vnútorná kľučka zadných bočných dverí.
Odstránenie a inštalácia
Odstránenie
1. Úplne spustite okno zadných bočných dverí.

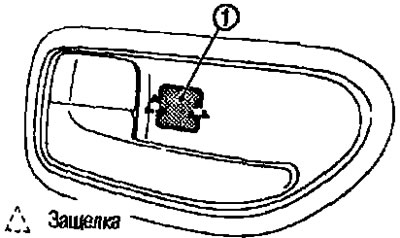

2. Pomocou sťahováka odstráňte zátku obloženia dverí (1).

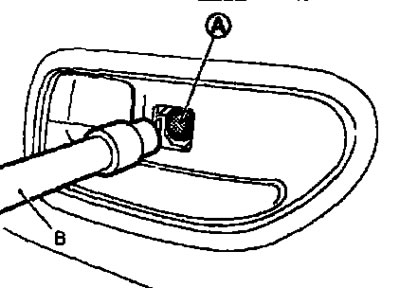

3. Pomocou nástroja (B) odstráňte skrutku (A) umiestnenú na zadnej strane zástrčky obloženia dverí.

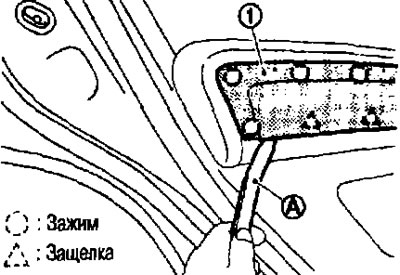

4. Pomocou sťahováka (A) odstráňte obloženie lakťovej opierky (1).

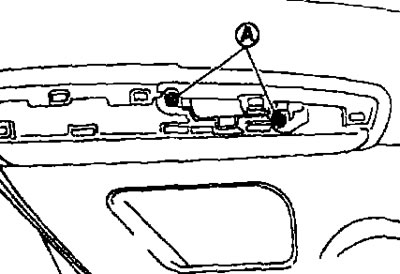

5. Odstráňte skrutky (A) znázornené na obrázku.
(Článok bol získaný z portálu: «NissanBook»)

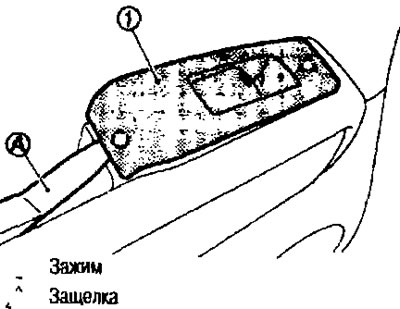

6. Pomocou sťahováka (A) zdvihnite obloženie spínača elektrického okna.
7. Odpojte konektor od spínača elektrického ovládania okien a odstráňte obloženie spínača.

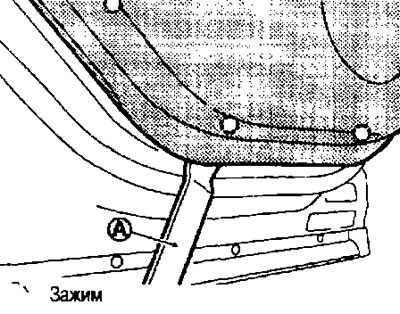

8. Vložte sťahovák (A) medzi obloženie dverí a panel dverí a uvoľnite upevňovacie spony obloženia dverí zdola nahor (pozri obr. na ďalšom p.)
9. Oddeľte obloženie dverí a vyberte ho smerom dovnútra.

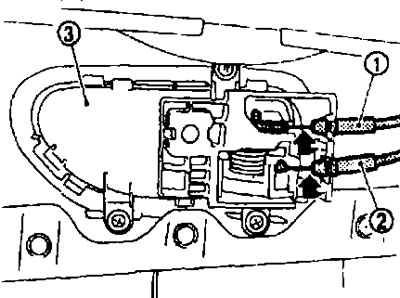

10. Odpojte kábel tlačidla zámku (1) a kábel vnútornej kľučky (2) od zostavy vnútornej kľučky dverí (3).
11. Odstráňte obloženie zadných bočných dverí.
12. Po odstránení obloženia dverí odstráňte nasledujúce komponenty:
- vnútorná rukoväť, pozri časť nižšie "Dvere a zámky".
- vnútorné obloženie rukoväte.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozornosť. Pri inštalácii obloženia dverí skontrolujte, či sú spony správne usadené nad otvormi v bočnom paneli karosérie, a potom ich zatlačte dovnútra.
