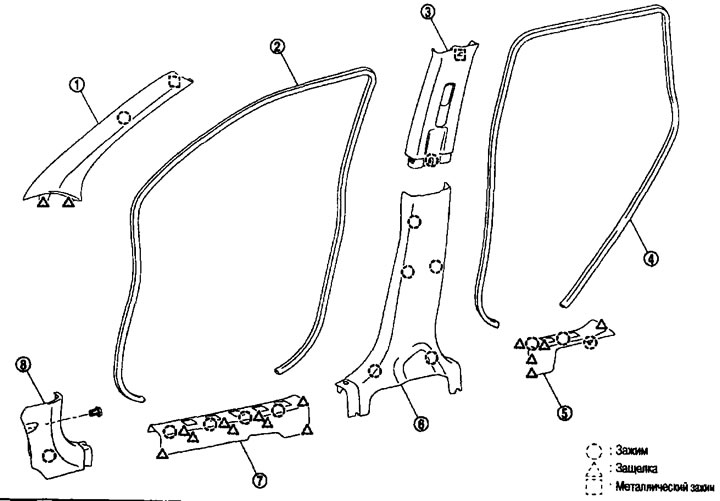

Bočné lemovanie tela. 1. Obloženie predného stĺpika; 2. Predný obrubník bočnice karosérie; 3. Horné obloženie B-stĺpika; 4. Zadný obrubník na strane karosérie; 5. Obloženie zadných bočných dverí; 6. Spodné obloženie B-stĺpika; 7. Obloženie otvárania predných dverí; 8. Bočné obloženie priečky motorového priestoru.
Odstránenie a inštalácia
Pozornosť. Pri odstraňovaní kovových svoriek z ozdobného krytu omotajte špičku plochého skrutkovača handrou.
Odstránenie
Obloženie predného stĺpika.
1. Odstráňte predný obrubník bočného panelu karosérie.

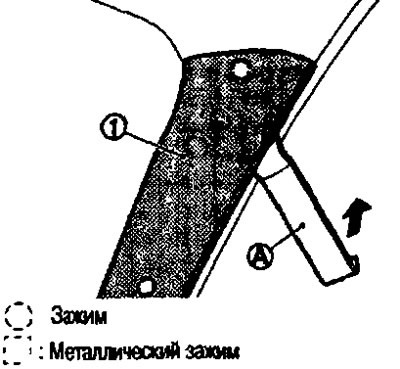

2. Pomocou sťahováka (A) uvoľnite upevňovacie kovové spony a západky obloženia predného stĺpika (1).
3. S uvoľnenými západkami potiahnite obloženie stĺpika A (1) nahor a uvoľnite spodnú montážnu úchytku z prístrojovej dosky.
4. Odstráňte obloženie predného stĺpika.
Bočné obloženie priečky motorového priestoru.
1. Odstráňte obloženie predných dverí.
2. Odstráňte predný obrubník bočného panelu karosérie.
3. Odskrutkujte upevňovaciu maticu bočného obloženia priečky motorového priestoru.

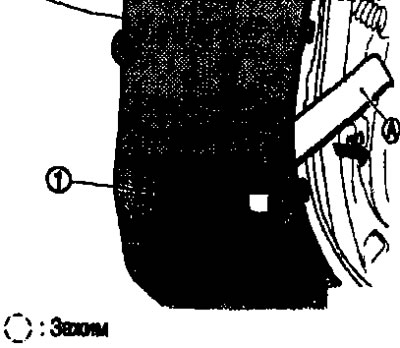

4. Pomocou sťahováka (A) uvoľnite upevňovaciu sponu (1) bočného obloženia priečky motorového priestoru.
5. Odstráňte bočné obloženie priečky motorového priestoru (1).
Obloženie otvárania predných dverí.

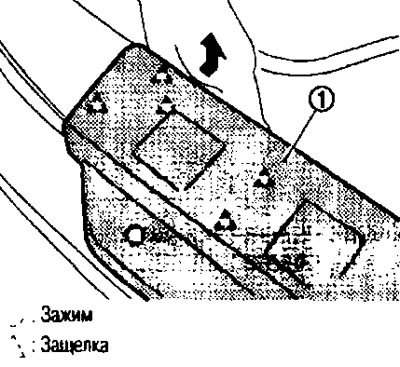

1. Vytiahnite a uvoľnite západky a spony z karosérie, bočného obloženia priečky motorového priestoru a spodného obloženia B-stĺpika.
2. Odstráňte vnútorné obloženie otvoru predných dverí (1).
Obloženie zadných bočných dverí.

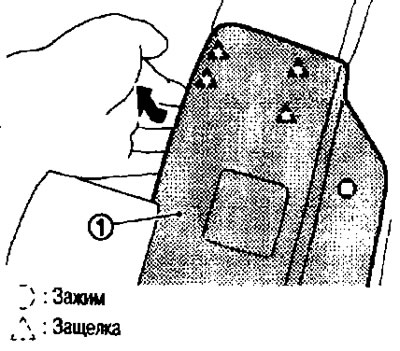

1. Vytiahnite a uvoľnite západky a spony z karosérie na spodnom obložení stĺpika B a spodnom bočnom obložení batožinového priestoru.
2. Odstráňte vnútorné obloženie zadných bočných dverí (1).
Spodný obklad stredového stĺpika.
1. Odstráňte lišty otvárania dverí pre predné a zadné bočné dvere.

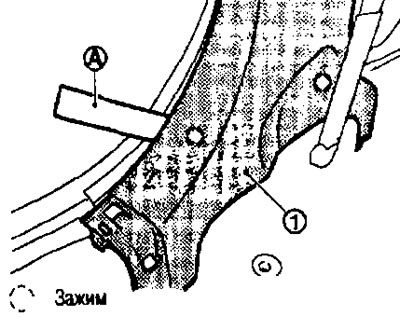

2. Vložte sťahovák (A) medzi spodné obloženie stĺpika B (1) a bočný panel karosérie a uvoľnite spony.
Text je zverejnený na webovej stránke nissanbook.ru
3. Odstráňte spodné obloženie stredového stĺpika.
Horné obloženie stredového stĺpika.
1. Odstráňte lišty otvárania predných a zadných bočných dverí.
2. Odstráňte spodné obloženie stredového stĺpika.
3. Odskrutkujte kotviacu skrutku predného bezpečnostného pásu.
4. Pomocou sťahováka (A) uvoľnite upevňovaciu sponu horného obloženia zo stredu. stojany (1).

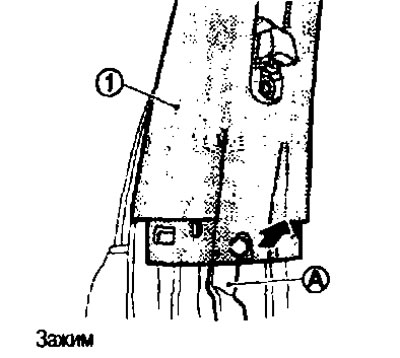

5. Uvoľnite upevňovaciu kovovú sponu horného obloženia stredného stĺpika (1) a odstráňte obloženie (1).
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Pozornosť. Pri inštalácii bočného obloženia karosérie skontrolujte, či sú spony správne umiestnené nad otvormi v bočnom obložení karosérie, a potom ich zatlačte.
