Predné dvere
Komponenty zámku predných dverí
1 - Vnútorná rukoväť; 2 - Kábel tlačidla zámku dverí; 3/5 - Vnútorný/vonkajší kábel rukoväte; 4 - Držiak; 6 - Montáž zámku; 7 - Tyč valca zámku; 8 - Vonkajšia konzola rukoväte; 9 - Vonkajšia rukoväť; 10 - Zostava cylindrickej vložky zámku; 11/12 - Predná/zadná rozpera; 13 - Zástrčka
1. Odstráňte panel obloženia dverí (pozri časť Demontáž a montáž panelov obloženia dverí) a úplne zdvihnite okno.
2. Odstráňte vodidlo skla zadných spodných dvierok (pozri časť Demontáž a montáž okien a elektricky ovládaných okien bočných dverí).
3. Odstráňte kábel vnútornej rukoväte a kábel tlačidla zámku dverí z držiaka.
4. Odskrutkujte skrutky zaisťujúce vnútornú rukoväť, vyberte ju z dvierok a zasuňte ju späť.
5. Odpojte káble od vnútornej rukoväte a zapamätajte si ich polohu.
6. Odstráňte zátku z dverí a odskrutkujte skrutku pod ňou, ktorá zaisťuje zostavu cylindrickej vložky zámku (s vhodnou konfiguráciou). Odstráňte tyč zámkového valca.
7. Na modeloch so systémom "Intelligent Key" odpojte konektor elektrického vedenia jeho prijímača a vyberte držiak elektrického vedenia.
9. Potiahnutím vonkajšej rukoväte dopredu vyberte zostavu cylindrickej vložky zámku.
10. Odstráňte vonkajšiu rukoväť potiahnutím smerom von a smerom k zadnej časti vozidla.
11. Odstráňte vonkajšie tesnenia rukoväte.

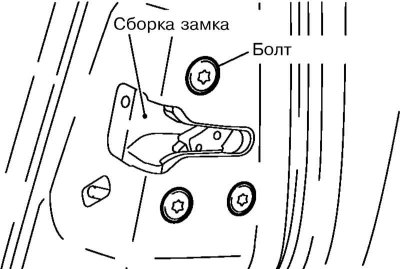

12. Odstráňte upevňovacie skrutky zámku.
13. Posuňte držiak vonkajšej rukoväte smerom k zadnej časti vozidla a odstráňte zostavu držiaka a zámku.
14. Odpojte konektor zostavy zámku.
15. Odpojte kábel od konzoly vonkajšej rukoväte.
16. Inštalácia sa vykonáva v opačnom poradí.
Zadné dvierka
Montážne komponenty zámku zadných dverí
1 - Vnútorná rukoväť; 2 - Kábel tlačidla zámku dverí; 3/4 - Vnútorný/vonkajší kábel rukoväte; 5 - Montáž zámku; 6 - Vonkajšia konzola rukoväte; 7 - Vonkajšia rukoväť; 8 - Vonkajší panel rukoväte; 9/10 - Predná/zadná rozpera; 11 - Zástrčka
1. Odstráňte panel obloženia dverí (pozri časť Demontáž a montáž panelov obloženia dverí) a vodidlom skla pevných dvierok (pozri časť Demontáž a montáž okien a elektricky ovládaných okien bočných dverí).
2. Uchopte sklo dvierok a úplne ho zdvihnite.
3. Odskrutkujte skrutky zaisťujúce vnútornú rukoväť a vyberte ju z dvierok posunutím dozadu.
4. Odpojte káble od vnútornej rukoväte a zapamätajte si ich polohu.
5. Odstráňte zátku z dvierok a odskrutkujte skrutku pod ňou, ktorá zaisťuje vonkajší panel rukoväte.

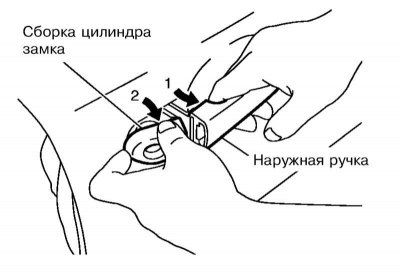

6. Potiahnutím vonkajšej rukoväte dopredu vyberte panel.
7. Odstráňte vonkajšiu rukoväť potiahnutím smerom von a smerom k zadnej časti vozidla.
8. Odstráňte vonkajšie tesnenia rukoväte.
9. Odstráňte upevňovacie skrutky zámku.
10. Posuňte konzolu vonkajšej rukoväte smerom k zadnej časti vozidla a odstráňte zostavu konzoly a zámku.
11. Odpojte konektor zostavy zámku.
12. Odpojte kábel od konzoly vonkajšej rukoväte.
13. Inštalácia sa vykonáva v opačnom poradí.
