Odstránenie a inštalácia zostavy horného poklopu
Poznámka. Najprv požiadajte o pomoc asistenta.
Komponenty zostavy horného poklopu
1. Odstráňte obloženie stropu (pozri časť Odstránenie a inštalácia ďalších dokončovacích panelov) a odpojte 4 vypúšťacie hadice.

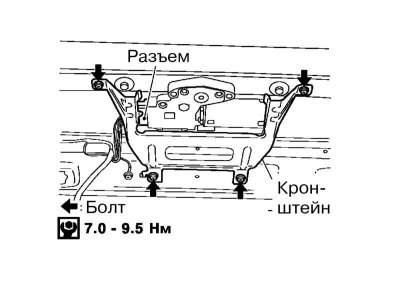

2. Odpojte konektor kabeláže vnútorného osvetlenia, odskrutkujte skrutky zaisťujúce konzolu spínača ovládania horných výklopných dverí a vyberte elektromotor pohonu veka strešného okna.
Poznámka. Neotáčajte e-motor odstránený zo zostavy strešného okna.
3. Vráťte všetky upevňovacie prvky (skrutky a matice) najprv prednú a potom zadnú montážnu konzolu pre zostavu horných poklopov.
4. Najprv dajte predné matice zaisťujúce zostavu horného poklopu a potom matice bočných vodidiel. Odstráňte zostavu strešného okna zo strechy.
5. Inštalácia sa vykonáva v opačnom poradí. Najprv ručne utiahnite upevňovacie prvky, aby ste mohli zarovnať polohu zostavy v otvore.
Odstránenie, inštalácia a nastavenie polohy krytu
Nastavenie polohy krytu horného poklopu
1. Nadvihnite kryt a odstráňte prvky bočného obloženia otvoru.

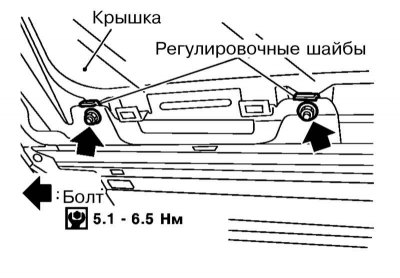

2. Uvoľnite matice a odstráňte sklenený kryt.
3. Inštalácia sa vykonáva v opačnom poradí. Nakoniec upravte polohu veka.
4. S uvoľnenými upevňovacími maticami krytu ho spustite.
5. Nastavte polohu krytu podľa obrázka Nastavenie polohy krytu horného poklopu: rozmer a v častiach AA, BB a CC by malo byť podľa toho 0,7÷2,2, 0,3÷1,7 a 0,2÷1,6 mm.
6. Vyberte hrúbku podložiek, vyrovnajte strechy a povrchy krytu poklopu. Tolerancia je ±1,5 mm.
7. Utiahnite matice, niekoľkokrát spustite a zdvihnite kryt poklopu a znova skontrolujte vôle. V prípade potreby znova upravte polohu krytu.
