Odstránenie a inštalácia
Komponenty na inštaláciu odsávača pár
1 - Záves kapoty; 2 - Stojan; 3 - Tesnenie podpery chladiča; 4 - Montáž kapoty; 5 - Zámok kapoty
1. Otvorte kryt a odpojte prívodné hadice kvapaliny ostrekovača od krytu v mieste ich rozvetvenia.
2. Na uľahčenie následnej inštalácie nakreslite pánty fixkou na strane odsávača pár.
3. Odskrutkujte matice upevňujúce zostavu odsávača k pántom (pozri pravý horný fragment na obrázku Rozmery na inštaláciu odsávača (mm)).

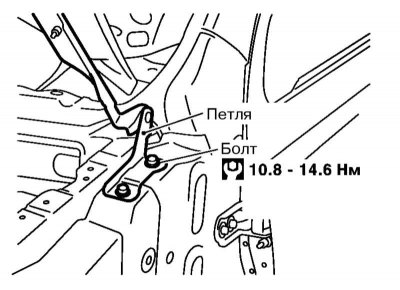

4. Ak je potrebné odstrániť záves kapoty, odstráňte krídlo (pozri časť Odstránenie a inštalácia predného krídla a skriniek) a odstráňte upevňovacie skrutky závesu.
5. Inštalácia sa vykonáva v opačnom poradí. Namažte pánty a ich spojovacie plochy antikoróznym mazivom. Nakoniec upravte polohu krytu, ako je popísané nižšie.
Nastavenie polohy
Inštalačné rozmery odsávača pár (mm)

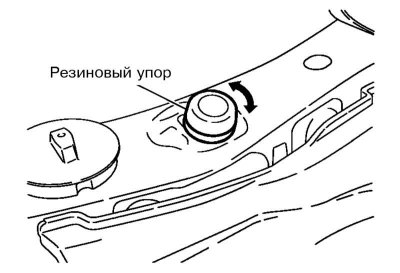

1. Odstráňte zámok kapoty (pozri časť Demontáž a montáž zámkov kapoty a dvierok palivovej nádrže) a otáčaním gumených zarážok skontrolujte, či je krytka 1÷1,5 mm (alebo viac) pod krídlom.
2. Po uvoľnení matíc upevňujúcich kapotu k pántom ju umiestnite do otvoru tak, aby ste dosiahli požadované rozmery.
3. Umiestnite zámok a zaistite západku zámku. Skontrolujte uvoľnenie zámku a západky a utiahnite skrutky zámku. Rozdiel medzi veľkosťami medzier BB // CC by nemal presiahnuť 1,5 // 1,0 mm, resp.
4. Uvoľnite zámok kapoty a nastavte výšku kapoty vzhľadom na svetlomety (BB) a blatníky (CC) pomocou gumených dorazov na 1,0 a 0,2 mm.

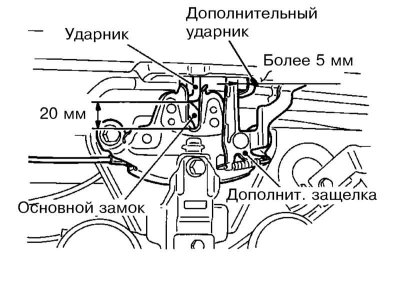

5. Nainštalujte zámok a posuňte ho v priečnom smere, aby sa západka a stred zámku vyrovnali navzájom striktne vertikálne (pri pohľade spredu).
6. Uistite sa, že západka prídavnej kapoty bezpečne zapadla do pomocnej západky, keď je kapota uvoľnená z výšky 20 mm.
Poznámka. Neodstraňujte kryt z výšky viac ako 30 mm.
7. Pohybujte zámkom nahor a nadol, kým západka hladko nezapadne do zámku, keď je kapota zatvorená.
8. Po nastavení dotiahnite poistné skrutky na požadovaný krútiaci moment.
