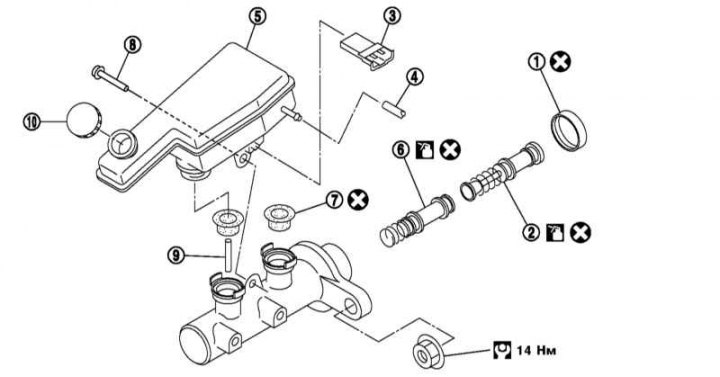

Montážne komponenty GTZ
1 - Upevňovací uzáver; 2 - Zostava primárneho piestu; 3 - Konektor snímača hladiny brzdovej kvapaliny; 4 - Hadica spojky (modely s manuálnou prevodovkou); 5 - Nádržka brzdovej kvapaliny; 6 - Zostava sekundárneho piestu; 7 - Tesnenie; 8 - Skrutka; 9 - Obmedzovač piestu; 10 - Kryt nádrže
1. Vypustite brzdovú kvapalinu (pozri časť Výmena brzdovej kvapaliny a odvzdušnenie brzdového systému).
2. Odpojte káblový konektor snímača hladiny brzdovej kvapaliny.

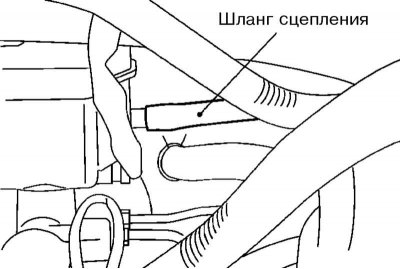

3. Na modeloch s manuálnou prevodovkou odstráňte hadicu spojky.
4. Pomocou kľúča odpojte brzdové potrubie od zostavy GTZ.
5. Uvoľnite matice zaisťujúce zostavu GTZ a vyberte ju z podtlakového zosilňovača.
6. V prípade potreby vykonajte opravy súvisiace s demontážou a montážou GTZ.
7. Brzdové potrubie pripevnite rukou na GTZ.
8. Nainštalujte zostavu GTZ na zosilňovač vákua a utiahnite upevňovacie prvky GTZ silou 14 Nm.
9. Pevne utiahnite brzdové vedenia 16 Nm.
10. Na modeloch s Manuálna prevodovka namontujte spojkovú hadicu.
11. Naplňte a odvzdušnite brzdový systém (pozri časť Výmena brzdovej kvapaliny a odvzdušnenie brzdového systému). Na modeloch s manuálnou prevodovkou odvzdušnite spojku.
