Obsah: Blokovať svetlá ↓ Hmlové svetlá ↓ Predné smerové svetlá ↓ Bočné smerové svetlá ↓ Osvetlenie ŠPZ ↓ Brzdové svetlo vysokej úrovne ↓ Zadné kombinované svetlo ↓ Salónová lampa ↓
Poznámka. Nižšie je uvedený len popis odstúpenia od zmluvy. Inštalácia sa vykonáva v opačnom poradí.
Blokovať svetlá
Poznámka. Popis nastavenia svetlometov je uvedený v časti Kontrola nastavenia svetlometov.
1. Odstráňte zámok príslušného podbehu kolesa a obloženia predného nárazníka (pozri kapitolu Telo).

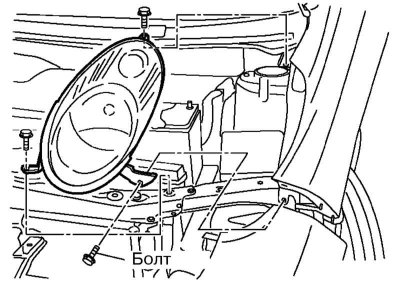

2. Odpojte konektor vedenia svetlometu a odstráňte jeho upevňovacie skrutky.
3. Zdvihnite hornú konzolu a potiahnite jednotku svetlometu dopredu.
Hmlové svetlá
1. Odstráňte skrinku a predný nárazník (pozri kapitolu Telo).

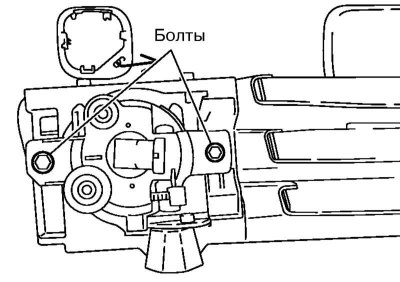

2. Odstráňte skrutky a hmlové svetlo.

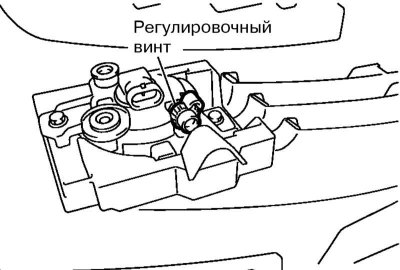

3. Po inštalácii svetlometu ho nastavte pomocou nastavovacej skrutky, ako je popísané nižšie.
4. Zarovnajte horný okraj šošovky hmlového svetla podľa obrázka a zapnite hmlové svetlá. V prípade potreby zatvorte svetlomety.

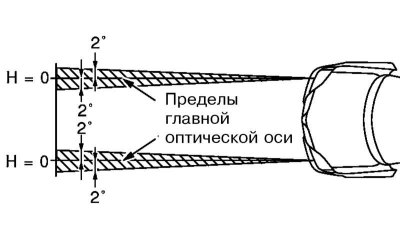

5. Otáčaním nastavovacích skrutiek nastavte optické osi svetlometov podľa obrázku.
Predné smerové svetlá
1. Odstráňte ozdobnú mriežku chladiča (pozri kapitolu Telo).

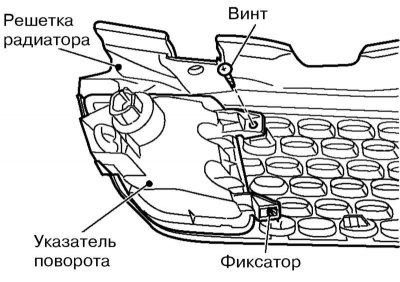

2. Odskrutkujte skrutky zaisťujúce smerovku a vyberte ju, pričom ju uvoľnite zo svoriek.
Bočné smerové svetlá

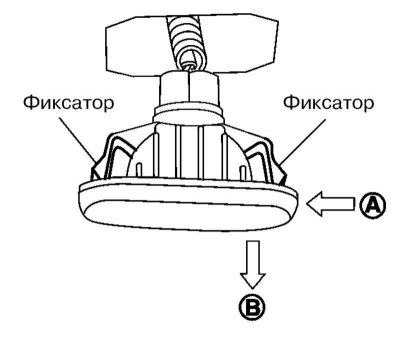

1. Potiahnite bočné smerové svetlo v smere B a súčasne ho zatlačte v smere A a oddeľte ho od blatníka.
2. Odpojte káblový konektor bočných ukazovateľov smeru.
Osvetlenie ŠPZ
1. Pomocou plastového klinu vypáčte šošovku a vyberte zostavu osvetlenia poznávacej značky z nárazníka.
Brzdové svetlo vysokej úrovne

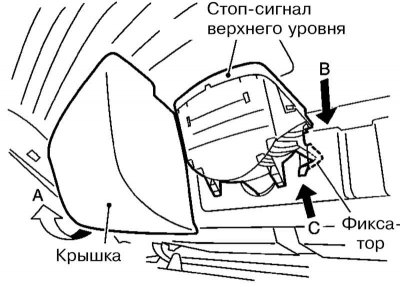

1. Otvorte dvere batožinového priestoru a oboma rukami potiahnite kryt vysokého brzdového svetla v smere A, aby ste ho vybrali.
2. Zatlačte zaisťovacie jazýčky v smere B, uvoľnite horné spony a zatlačením brzdového svetla v smere C ho vyberte.
Zadné kombinované svetlo

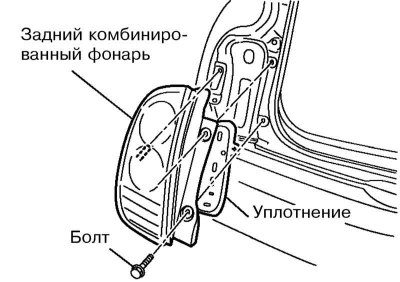

1. Otvorte dvere batožinového priestoru a odstráňte upevňovacie skrutky zadného kombinovaného svetla.
2. Vyberte svetlo z auta potiahnutím dozadu a odpojte konektor elektrického vedenia.
Salónová lampa

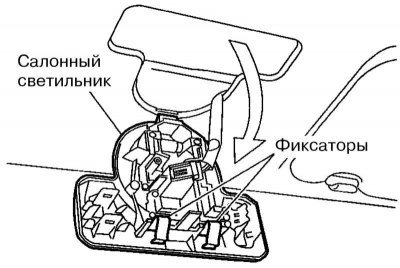

1. Dbajte na to, aby ste nepoškodili povrchovú úpravu stropu, vypáčte zadnú časť vnútorného svetla plastovým klinom a uvoľnite svetlo z kovových svoriek.
2. Odpojte konektor elektrického vedenia a vyberte lampu.
