Systém riadenia bŕzd [ESP/TCS/ABS] — ovládač a riadiaca jednotka ABS — demontáž a montáž (Nissan Note E11)

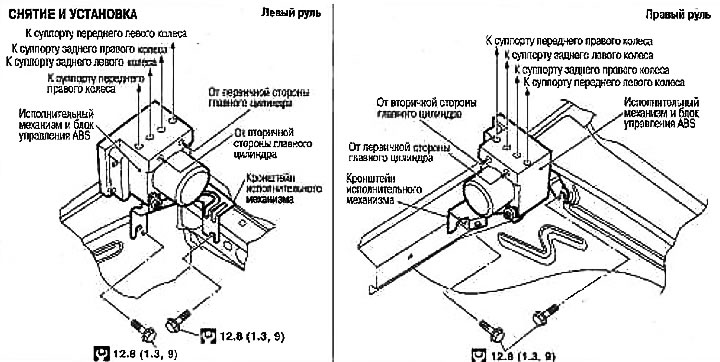

Odstránenie

1. Odpojte konektor od ovládača a riadiacej jednotky ABS.

2. Uvoľnite spojovacie matice brzdového potrubia, potom odpojte brzdové potrubie od ovládača a riadiacej jednotky ABS.

3. Odskrutkujte upevňovacie matice pohonu a riadiacej jednotky ABS.

4. Demontujte ovládač a riadiacu jednotku ABS z vozidla.

Pozor:

• Pri demontáži ovládača a riadiacej jednotky ABS dbajte na nasledovné:
• Ak je katalógové číslo jednotky na štítku (nalepené na vrchu ovládača) rovnaký ovládač a riadiaca jednotka ABS nemožno namontovať na iné vozidlo.
• Ak ho nainštalujete na iné auto, môže sa rozsvietiť kontrolka "ABS", kontrolky "ESPC OFF" a "SLIP" alebo môže dôjsť k poruchám činnosti riadiacich jednotiek ESP/TCS/ABS.
• Pri výmene ovládača a riadiacej jednotky ABS nainštalujte nové komponenty.
• Pred vykonaním servisu odpojte káble od batérie.
• Aby ste predišli poškodeniu prevlečných matíc a brzdového potrubia, odskrutkujte ich pomocou kľúča. Pri montáži ich utiahnite na požadovaný krútiaci moment pomocou momentového kľúča (vhodný nástroj).
• Neudierajte do ovládača alebo riadiacej jednotky ABS, napr.
• Pri demontáži alebo inštalácii ovládača nemanipulujte s elektrickým vedením.

(Viac informácií nájdete na webovej stránke: «nissanbook.ru»)

Inštalácia

Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.

Pozor:

• Pri inštalácii ovládača a riadiacej jednotky ABS dbajte na nasledovné:
• Utiahnite upevňovacie skrutky a matice na požadovaný krútiaci moment.
• Po dokončení práce uvoľnite vzduch z brzdových potrubí.
• Po pripojení konektora elektrického vedenia k pohonu sa uistite, že je konektor bezpečne pripevnený.
