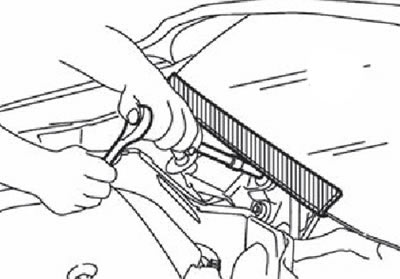

При поведінці робіт зі знятою панеллю верхньої частини капота необхідно закрити нижню кромку вітрового скла поліуретановою смугою або іншим відповідним матеріалом.
Запобіжні заходи при обертанні рульового колеса після від'єднання акумуляторної батареї
Примітка.
- Усі блоки управління можуть зніматися та встановлюватися лише після від'єднання обох клем від акумуляторної батареї та встановлення замка запалювання у положення "LOCK".
- Після завершення роботи необхідно переконатися, що всі роз'єми блоків керування надійно під'єднані, після чого підключити клеми акумуляторної батареї.
- Завжди виконувати самодіагностику за допомогою дичграсницького приладу CONSULT-III. При виявленні коду несправності виконати діагностику по продуктивності здіагнозники.
- У автомобілях з модулем блокування кермового колеса у випадку, якщо акумуляторна батарея від'єднана або розряджена, кермо блокується і не може прокручуватися.
- Якщо потрібно повернути рульове колесо після встановлення акумуляторної батареї, то перед початком проведення ремонтних робіт потрібно виконати описану нижче процедуру.
Порядок роботи
1. Приєднайте обидві клеми до акумулятора.
Примітка. Якщо батарея розряджена, необхідно скористатись подовжувальними проводами для приєднання додаткового джерела живлення.
2. За допомогою інтелектуального або механічного ключа перевести замок запалювання у положення "АСС". У цей момент замок кермового валу відмикається.
3. Від'єднайте обидві клеми від акумулятора. Замок рульового валу залишиться відкритим і рульове колесо можна буде обертати.
4. Виконати необхідні ремонтні операції.
5. Після завершення ремонту повернути замок запалювання в положення "LOCK" до підключення акумулятора. (У цей момент замок кермового валу відмикається).
6. За допомогою діагностичного приладу CONSULT-III виконати самодіагностику всіх блоків керування.
Запобіжні заходи при зливі охолоджуючої рідини та моторного масла
Злив охолоджуючої рідини та моторного масла виконувати на остиглому двигуні.
Запобіжні заходи при від'єднанні паливних проводів
Перед початком роботи необхідно переконатися у відсутності можливості іскроутворення чи виникнення вогнища відкритого полум'я у зоні роботи.
Перед розбиранням скинути залишковий тиск палива в системі.
Після від'єднання трубопроводів закрити отвори заглушками, щоб уникнути витоку палива.
Запобіжні заходи при знятті та розбиранні
Там, де є вказівка застосування спеціального інструменту, необхідно виконувати цю вимогу. При роботі дотримуватись запобіжних заходів, не докладати надмірних зусиль і суворо дотримуватися положень інструкції.
Будьте обережні, щоб не пошкодити привалювальні поверхні деталей або поверхні тертя.
Щоб забезпечити правильне взаємне положення компонентів, що з'єднуються, застосовуються настановні штифти. При заміні або збиранні компонентів, на яких використовуються штифти, перевіряти правильність їх суміщення.
Щоб у відкриті отвори двигуна не потрапляли сторонні предмети, необхідно закривати отвори клейкою стрічкою або заглушувати отвори ганчіркою.
Маркувати та укладати деталі у відповідному порядку, щоб полегшити ремонт та подальше складання.
При ослабленні гайок і болтів керуватися наступним базовим правилом: спочатку послаблюється елемент з одного боку, та був на діагонально протилежної тощо. Строго слідувати наведеному в інструкції порядку відвертання кріпильних елементів. На цьому етапі можна застосовувати інструмент із силовим приводом (пневмогайковерт).
Запобіжні заходи при перевірці, ремонті та заміні компонентів
Ретельно перевірити компоненти перед ремонтом чи заміною. Так само оглянути нові компоненти, і за необхідності зробити заміну.
Запобіжні заходи при складанні та установці
Використовувати динамометричний ключ для затягування болтів та гайок відповідно до технічних умов.
Затягування болтів і гайок здійснювати рівномірно, в кілька проходів, починаючи з центру, потім на протилежних діагонально сторонах і далі в такому ж порядку. Строго слідувати наведеному в інструкції порядку затягування.
Сальники, прокладки або кільця ущільнювача після розбирання підлягають заміні.
Ретельно промити, очистити та продути стисненим повітрям кожну деталь. Уважно перевірити канали підведення олії та охолоджуючої рідини на наявність засмічень.
Будьте обережні, щоб не пошкодити привалювальні поверхні деталей або поверхні тертя. Повністю очищати поверхні від пилу, залишків ганчірки. Перед р-кою ретельно змастити олією робочі поверхні (поверхні ковзання).
Після заповнення системи охолодження рідиною видалити повітря із системи (виконати процедуру прокачування).
Після завершення ремонту, запустити двигун на підвищених оборотах для прсо-р! та герметичності систем охолодження та мастила, а також паливної та випускної систем.
Застосування затягування на певний кут
Для остаточної затяжки наведених нижче різьбових з'єднань необхідно використовувати комір з кутовим лімбом (кутовий комір) (спеціальний інструмент: KV10112100 (ВТ8653-А)):
Болти кріплення зірочок розподільних валів.
Болти кріплення головки блоку циліндрів.
Болти кришок корінних опор.
Шатунні болти.
Болт шківа колінчастого валу (немає необхідності застосування спеціального інструменту для затягування на кут за наявності спеціальних насічок на болті).
Не виконувати остаточну затяжку за значенням моменту. Затягування зазначених болтів за значенням моменту застосовується лише попередньому етапі.
Переконатися, що різьбові та посадкові поверхні очищені та змащені свіжою моторною олією.
Запобіжні заходи при роботі з герметиком
Видалення старого герметика
Після зняття кріпильних болтів розділити поверхні, що сполучаються за допомогою спеціального ножа і видалити старий герметик.
Увага. Дотримуватись обережності, щоб не пошкодити привалювальні поверхні.

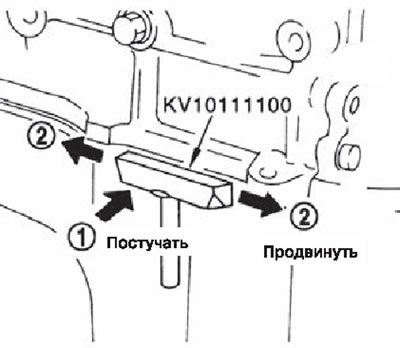

Постукати ножем, щоб він увійшов між кромками, а потім просувати ніж уздовж стику ударами збоку, як показано на малюнку.
Там, де ножа використовувати важко, потрібно розділяти компоненти легкими ударами пластикового або гумового молотка.
Увага. Якщо використання викрутки стає неминучим з будь-яких причин, слідкувати за шм, щоб не пошкодити поверхні, що сполучаються.
Нанесення герметика

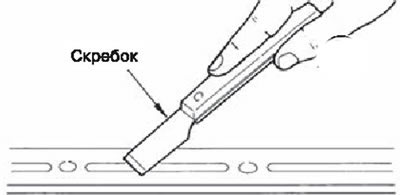

1. За допомогою скребка очистити поверхні, що сполучаються від старого герметика. Повністю очистити від герметика канавки, болти кріплення та отвори для болтів.
2. Протерти поверхні деталей, що сполучаються, і прокладки бензином (використовується для побутових потреб) для видалення з поверхні вологи, мастила і сторонніх частинок.

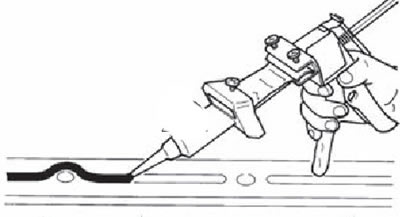

3. Вставити балон із герметиком у пістолет (спеціальний пристрій).
Примітка. Використовувати оригінальний герметик чи еквівалентний.
4. Валик герметика певної товщини повинен наноситися без розривів на місце.

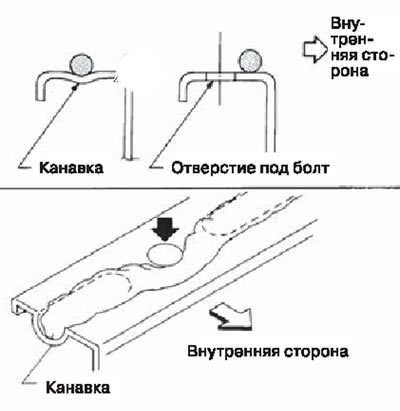

За наявності ІІ6ціольгих канавок для герметика герметик повинен наноситися в канавки.
Зазвичай отвори під болти ущільнюють герметиком і внутрішньої поверхні. Іноді герметик потрібно наносити навколо отворів. Уважно ознайомитись з інструкцією з іримонії герметика.
Після нанесення герметика зробити складання протягом 5 хвилин.
Негайно видалити герметик, що виступив назовні.
Затягування болтів або гайок повинно проводитися лише один раз (без додаткових затягувань після встановлення).
Необхідно почекати не менше 30 хвилин перед заправкою двигуна олією та охолоджувальною рідиною.
Увага. Якщо в описі процедури ремонту містяться особливі вимоги, їх потрібно дотримуватися.
