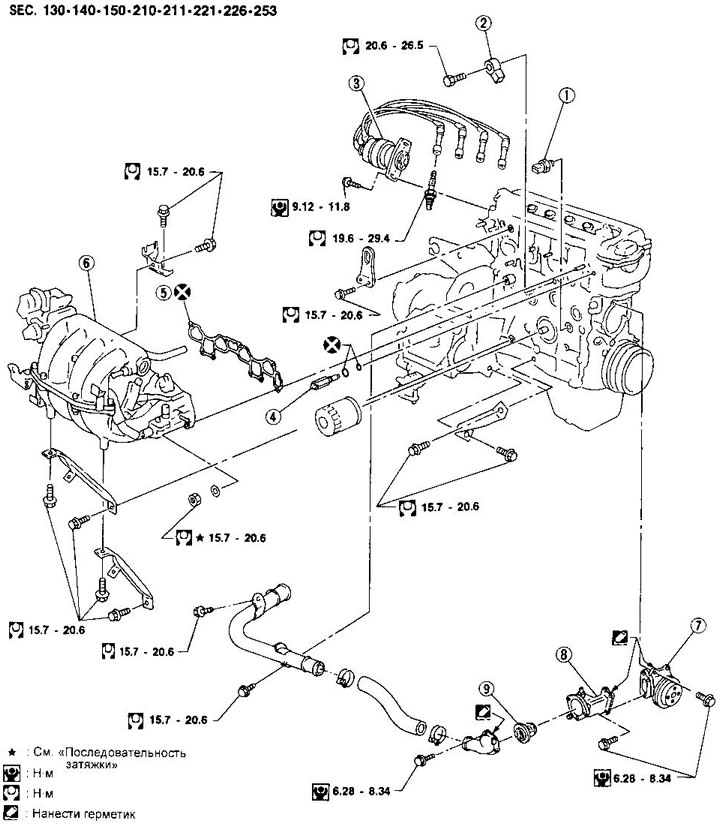

Общ изглед
1. Сензор за налягане на маслото
2. Сензор за детонация
3. Разпределител на запалването
4. VTC електромагнитен вентил
5. Уплътнение на всмукателния колектор
6. Всмукателен колектор
7. Водна помпа
8. Корпус на термостата
9. Термостат

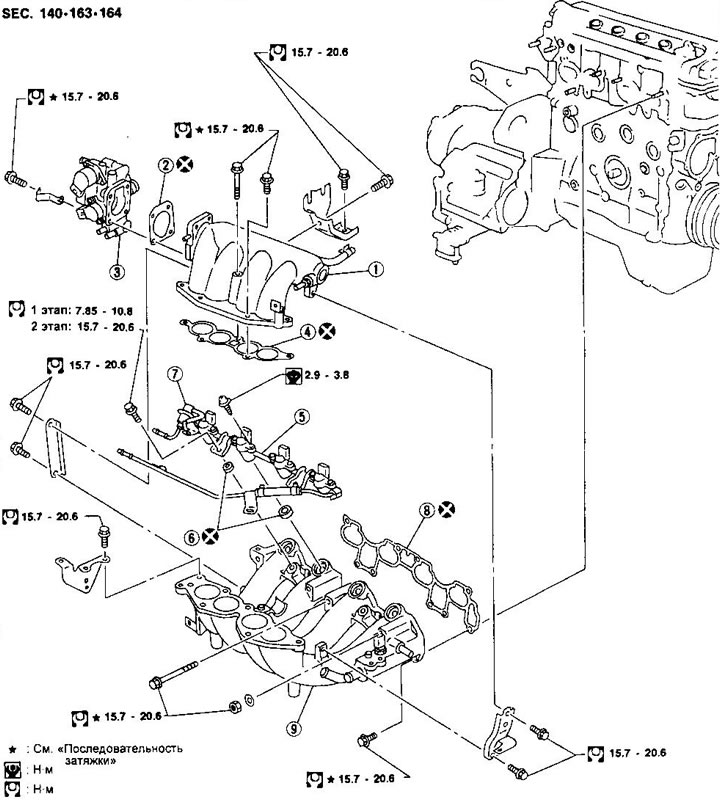

Всмукателен колектор
1. Всмукателен колектор
2. Уплътнение
3. Дроселна тръба
4. Уплътнение на колектора
5. Горивна релса
6. Изолационни ръкави
7. Регулатор на налягането на горивото
8. Маршрут на всмукателната тръба
9. Входяща тръба

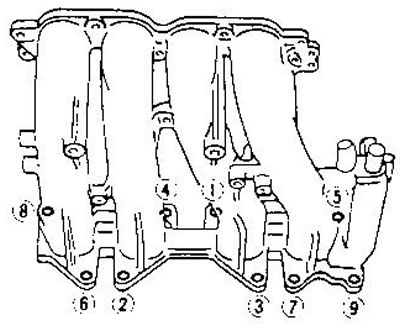

Последователност на затягане
Всмукателен колектор:

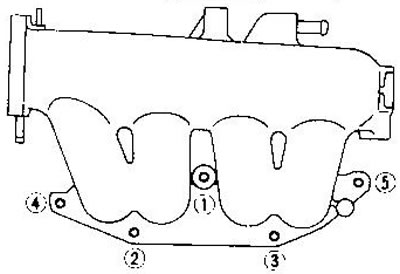

Входяща тръба:

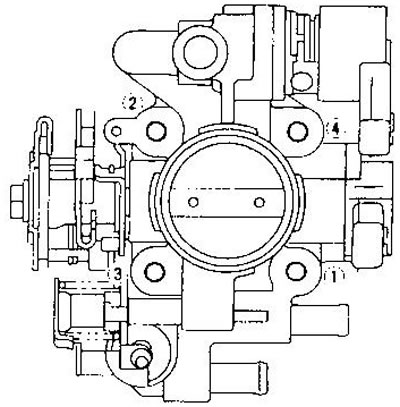

Дроселна тръба:
- 1) Затегнете всички болтове до 8,8-10,8 Nm
- 2) Затегнете всички болтове до 17,7-21,6 Nm

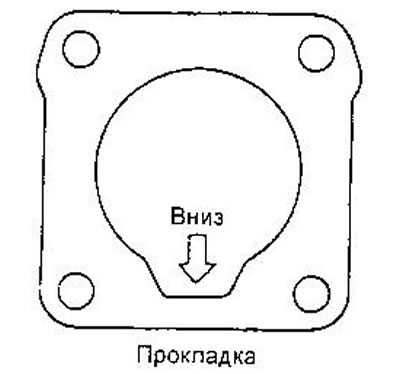

Обърнете внимание на ориентацията на уплътнението.

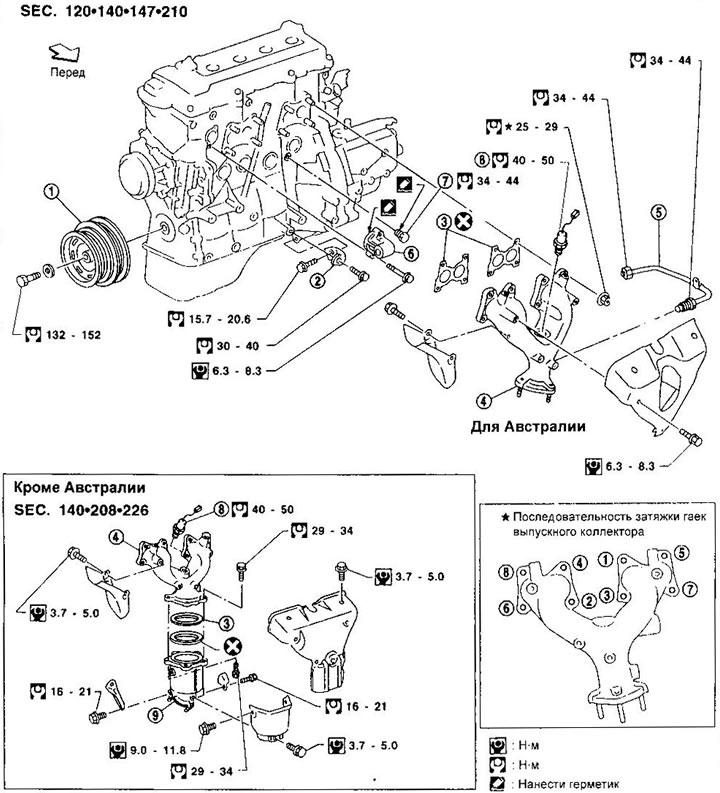

Изпускателен колектор
1. Ролба на коляновия вал
2. Поддържаща скоба
3. Уплътнение
4. Изпускателен колектор
5. Тръба за рециркулация на отработените газове
6. Водопровод
7. Пробка за източване на охлаждащата риза
8. Сензор за кислород
9. Трикомпонентен неутрализатор
