Обща информация
Предлагат се няколко типа конектори за теглич с различни местоположения на клемите в тях. Най-често срещаният е 7-пиновият конектор, който осигурява две допълнителни вериги, обикновено използвани за захранване на светлините за заден ход и електрическите спирачки на ремаркето.
При оборудването на теглич може да се наложи да смените предишния прекъсвач на мигачите с по-мощен, за да поддържате честотата на мигане на сигналните светлини, посочени в правилата за движение, приети в даден регион. Властите в някои региони също изискват задължителна инсталация на повторители на мигачи на арматурното табло.

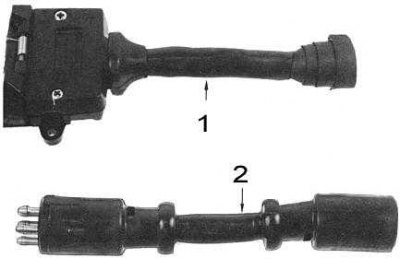

Ако гнездото на конектора на теглича не отговаря на размера на щепсела, инсталиран на ремаркето, трябва да закупите един от наличните подходящи адапторни адаптери (вижте придружаващата илюстрация).
1 - за свързване на щепсел тип Brylite към гнездо тип Utilux
2 - за свързване на 6-пинов щепсел тип Utilux към 5-пинов контакт тип Utilux
Монтаж на конектор на теглич
Забележка. За да оборудвате теглич с гнездо за приемане на съединителя на теглича, трябва (като минимум): Гнездо за приемник, съответстващо на щепсела на ремаркето, опорна скоба, 7-жилен гъвкав кабел, изолирани проводници и гумена втулка.

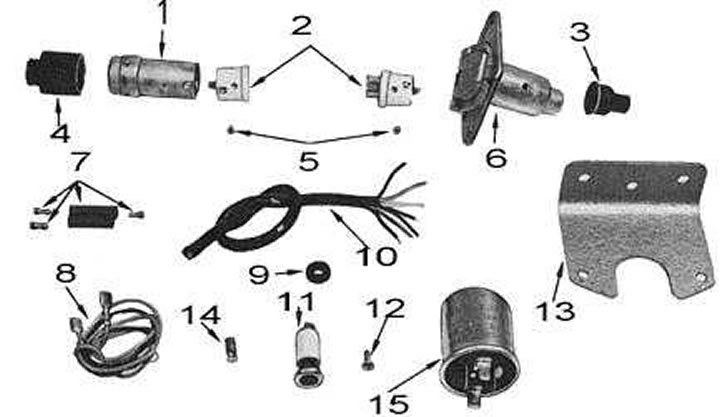

Необходими компоненти за захранване на ремарке с помощта на съединител тип Utilux за теглич
1 - щепсел; 2 - клемни блокове; 3 - ботуш; 4 - ботуш; 5 - винтове; 6 - гнездо; 7 - конектор за свързване на проводници; 8 - тел; 9 - втулка,; 10 - 7 - жилен гъвкав кабел; 11 - контролен повторител; 12 - винт; 13 - опорна скоба; 14 - лампа
1. Изключете отрицателния кабел от акумулатора.
2. Намерете кабелния сноп за светлините в задната част на автомобила.
3. Намерете захранващите кабели за десния и левия заден пътепоказател, задните светлини, стоп светлините, светлините за заден ход и масата. Като използвате схемите за електрическо свързване, предоставени в края на тази глава, определете цветовото кодиране на всеки от изброените проводници.
4. Като използвате изолирани съединители, свържете 7-жилен гъвкав кабел към всеки от разположените проводници.
5. Ако използвате 7-щифтов конектор за теглич, моля, придържайте се към следната стандартна схема на цветово кодиране:
| Терминал № | Верига | Цвят |
| 1 | Лампа на показалеца на лявата завоя | Жълто |
| 2 | Лампа за заден ход | Черен |
| 3 | Тегло | Бяло |
| 4 | Лампа за десен мигач | Зелено |
| 5 | Електрически спирачки | Синьо |
| 6 | Стоп светлина | Червено |
| 7 | Лампа за странично осветление | Кафяво |
6. Ако използвате 6-щифтов конектор за теглич, моля, придържайте се към следната стандартна схема на цветово кодиране:
| Терминал № | Верига | Цвят |
| 1 | Лампа за странично осветление | Кафяво |
| 2 | Лампа на показалеца на лявата завоя | Жълто |
| 3 | Лампа за десен мигач | Зелено |
| 4 | Стоп светлина | Червено |
| 5 | Спомагателна верига | Синьо |
| 6 | Тегло | Бяло |
7. Ако използвате 5-щифтов конектор за теглич, моля, придържайте се към следната стандартна схема на цветово кодиране:
| Терминал № | Верига | Цвят |
| 1 | Лампа на показалеца на лявата завоя | Жълто |
| 2 | Тегло | Бяло |
| 3 | Лампа за десен мигач | Зелено |
| 4 | Стоп светлина | Червено |
| 5 | Лампа за странично осветление | Кафяво |
8. Пробийте подходящ отвор в подовия панел на автомобила и монтирайте гумена втулка в него.
Забележка. Преди да пробиете дупка, проверете дали можете да използвате някоя от съществуващите технологии. Втулката трябва да се монтира задължително, за да се избегне триене на проводниците.
9. Прокарайте 7-жилен гъвкав кабел в отвора с монтирана втулка.
10. Отрежете кабела с необходимата дължина и поставете багажника върху него.
11. Оголете всяка от жилата на кабела от приблизително 15 mm изолация.
12. Свържете жилата на кабела към клемите на приемния жак, като спазвате стандартната цветова схема и следвате инструкциите на производителите на конектора.

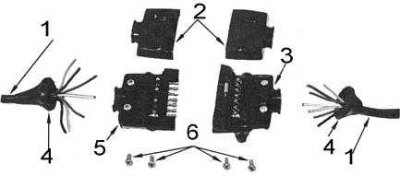

13. Сглобете гнездото и монтирайте багажника в задния му край. Компонентите на 7-пинов конектор за теглич в стил Brylite са показани на придружаващата илюстрация.
1-7 - жилен гъвкав кабел; 2 - капаци; 3 - гнездо; 4 - ботуш; 5 - щепсел; 6 - винтове
14. Монтирайте опорната скоба възможно най-близо до топката за теглене и достатъчно високо, за да поддържате клиренса на автомобила.
15. Инсталирайте гнездото на конектора в скобата.
16. Свържете щепсела на ремаркето към гнездото на теглича, за да проверите дали са свързани правилно.
Монтаж на тапа за ремарке
Забележка. За да оборудвате ремарке с конектор за теглич, трябва (като минимум): щепсел, съответстващ на контакта на автомобила, 7-жилен гъвкав кабел и изолирани конектори за свързване на проводниците.
Процедурата за инсталиране на конектор на ремарке е подобна на тази за инсталиране на конектор на автомобил, като се вземат предвид точките, изброени по-долу.
1. Свържете електрическото окабеляване на ремаркето към щепсела на съединителя в съответствие с общоприетия стандарт за цветово кодиране. Следвайте инструкциите на производителя на конектора. Ако свободната дължина на кабелния сноп на ремаркето не е достатъчна, удължете снопа с помощта на 7-жилен гъвкав кабел и изолирани кабелни конектори.
2. Ако цветовата схема на окабеляването на ремаркето не съответства на общоприетия стандарт, идентифицирайте всеки от проводниците, за които:
- Намерете заземяващия проводник на ремаркето;
- Свържете джъмперния проводник от отрицателния извод на 12-волтовата батерия към заземяващия проводник;
- Свържете джъмперния проводник към положителния полюс на акумулатора и свържете всеки от кабелите на снопа на ремаркето към него на свой ред. Запишете цвета на всеки проводник и устройството, което се е задействало, когато сте го свързали (предупредителна светлина/спирачка).
3. След като инсталацията приключи, свържете щепсела към гнездото за приемане на теглича на автомобила, за да проверите дали компонентите на съединителя са правилно свързани.
