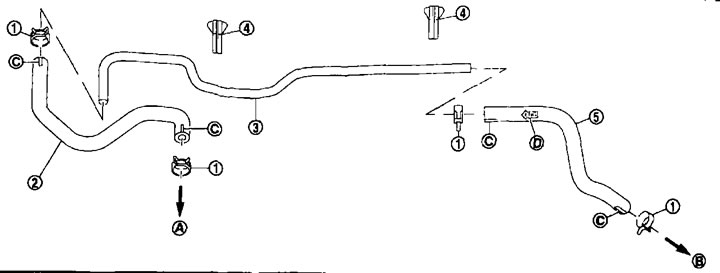

Двигател QR25DE. 1. Скоба; 2. Вакуумен маркуч; 3. Вакуумна тръба; 4. Скоба; 5. Вакуумен маркуч (с вграден спирателен кран); A. Към всмукателния колектор; B. Към спирачния усилвател; C. Маркировка на боя; D. Маркировка, указваща посоката към двигателя.
Премахване и монтиране
Премахване
Отстранете вакуумните маркучи и тръби.
Монтиране
Инсталирайте вакуумни маркучи и тръби.
Внимание:
- Тъй като във вакуумния маркуч има вграден спирателен вентил, той трябва да бъде монтиран в желаната посока. Следвайте етикета. Ако маркучът не е свързан правилно, нормалната работа на спирачния усилвател ще бъде нарушена.
- Поставете вакуумния маркуч на дълбочина най-малко 24 mm (A).
- Не използвайте смазочно масло по време на монтажа.
- Когато свързвате вакуумния маркуч, поставете го с маркировката нагоре.
- При свързване на вакуумния маркуч (с вграден спирателен кран) поставете маркировката от предната страна на автомобила.
Проверете след отстраняване
Визуална проверка
Проверете дали монтажът е правилен и няма повреда или износване.
Проверка на херметичността на спирателния вентил
- Извършете теста с помощта на ръчна вакуумна помпа (A).
Когато е свързан от страната на усилвателя (B), намалението на вакуума трябва да бъде около 1,3 kPa (10 mmHg.) за 15 секунди при -66,7 kPa вакуум (-500 mmHg.). При свързване от страната на двигателя (C): Не трябва да има вакуум.
