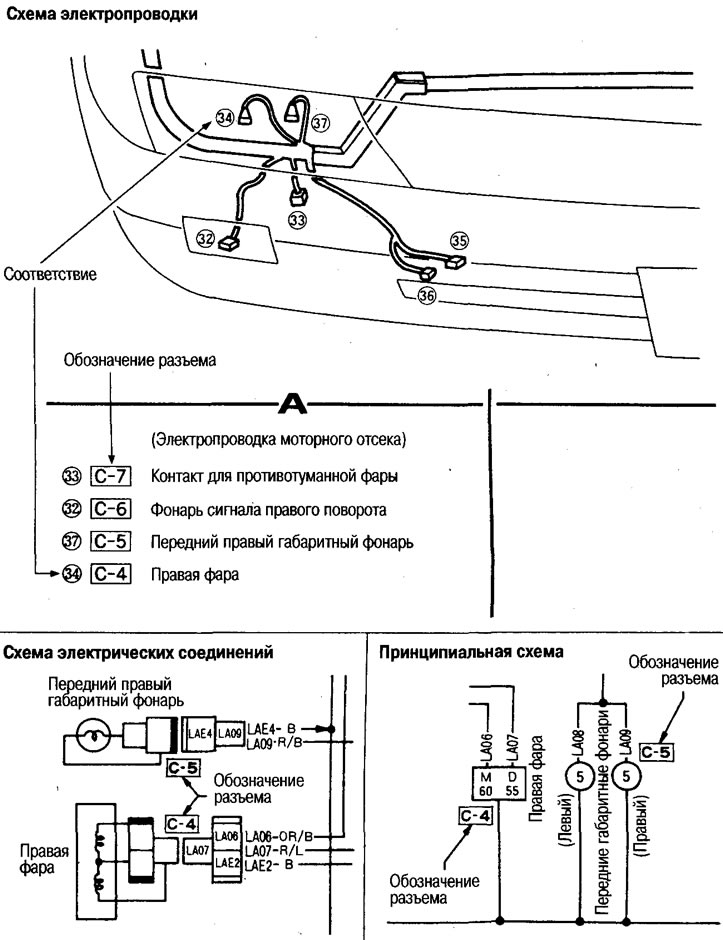

Schémy zapojenia, elektrické pripojenia a schémy zapojenia

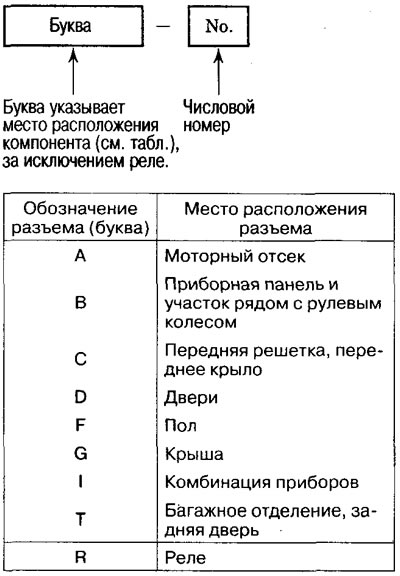

Označenie konektorov
Ako používať indexy (súradnicový systém)

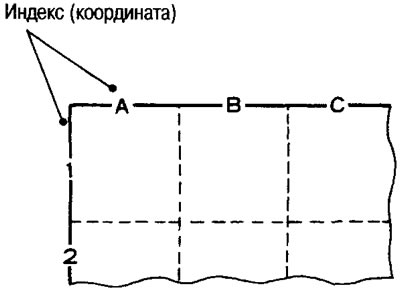

Na rýchle nájdenie konektorov v nasledujúcich diagramoch sa používa mriežka podobná kartografickej:
- 1. Nájdite číslo požadovaného konektora v zozname konektorov.
- 2. Nájdite index.
- 3. Na výkrese nájdite bunku, kde sa písmeno pretína (vertikálne) a čísla (horizontálne).
- 4. Nájdite číslo konektora v bunke priesečníka.
- 5. Sledujte čiaru ku konektoru (ak je k dispozícii).

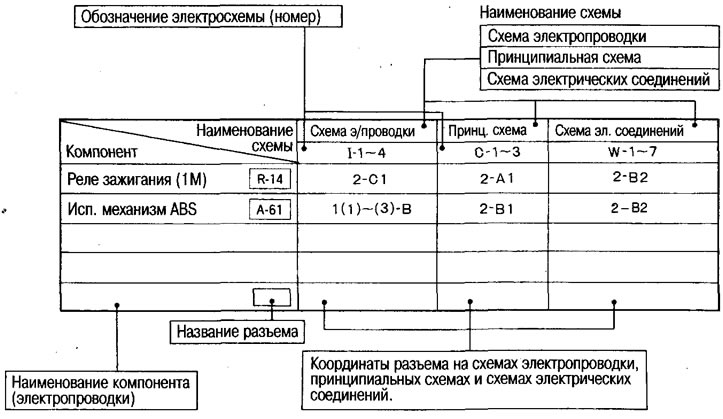

Indexová tabuľka (súradnice komponentov na diagramoch)

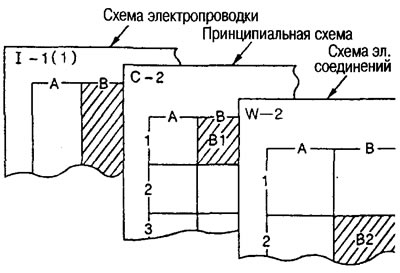

Pomocou vyššie uvedeného príkladu ovládača ABS je uvedený spôsob umiestnenia tohto komponentu v elektrickom obvode.
- 1. Názov konektora A-61 označuje jeho umiestnenie v motorovom priestore.
- 2. V schéme zapojenia 1 (1)-(3) je konektor umiestnený v stĺpci B. Okrem toho je konektor zobrazený v stĺpci B vo všetkých schémach 1 (1)-(3).
- 3. Na schéme zapojenia je konektor umiestnený na schéme C-2 v štvorci so súradnicou B1.
- 4. Na schéme elektrického zapojenia je konektor umiestnený na schéme W-2 v štvorci so súradnicou B2.
Schematické diagramy
Tieto schémy znázorňujú komponenty ich elektrických spojení v zjednodušenej forme. Tieto obvody vám umožňujú sledovať cestu toku prúdu a nájsť chybné komponenty.

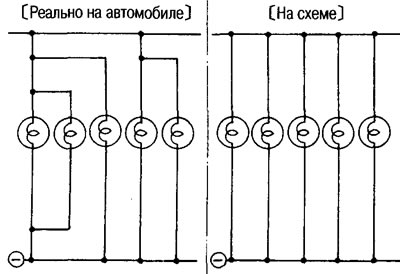

Znázornenie elektrických zapojení na schémach sa líši od skutočných (autom).
Schémy elektrického zapojenia

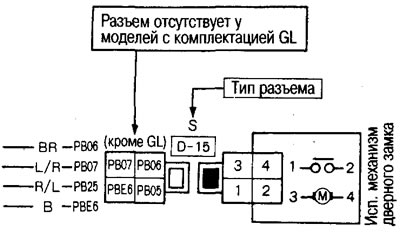

Schémy elektrického zapojenia sa používajú, keď je potrebné poznať skutočné umiestnenie elektrického vedenia, kontakty v konektoroch, farby vodičov atď.
Článok bol získaný z portálu www.NISSANBOOK.ru

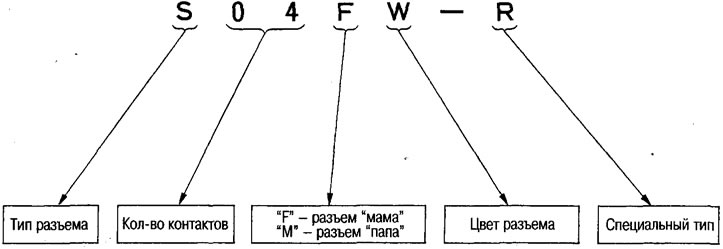

Označenie konektorov

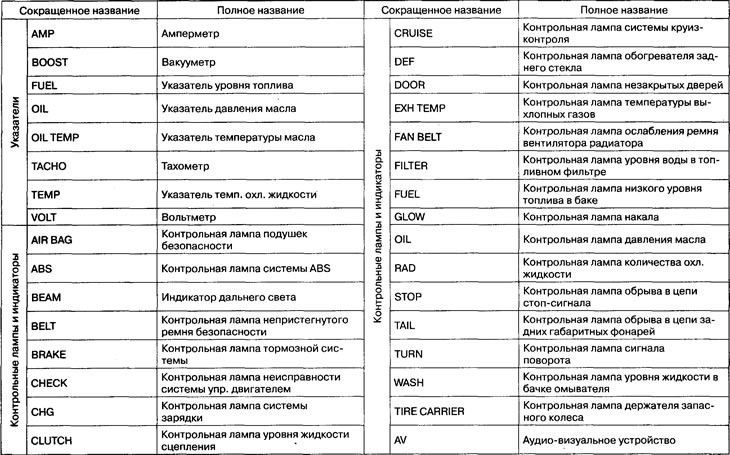

Skrátené mená
| Skrátený názov | Celé meno |
| ABS | Protiblokovací brzdový systém |
| ACC | Dodatočné elektrické vybavenie |
| A/C | Klimatizácia |
| A/R | Čistička vzduchu |
| ASCD | Tempomat |
| A/T | Automatická prevodovka |
| S/W | Elektrický istič |
| C/U | Riadiaca jednotka |
| EPS | Elektrický posilňovač riadenia |
| FICD | Ovládacie zariadenie rýchly voľnobeh |
| F/L | Poistkový spoj |
| IGN | Zapaľovanie |
| IL.L | Podsvietenie |
| IL. CON | Ovládanie podsvietenia |
| IND.L | Indikátor |
| M/T | Manuálna prevodovka |
| P/S | Riadenie |
| RTS | Potenciometer |
| P/Tr | Výkonový tranzistor |
| P/W | Elektrické sťahovanie okien. |
| ST | Signál ŠTART |
| S/V | Elektroventil |
| SW | Prepínač |
| TCS | Systém riadenia trakcie |
| TCU | Časovač |
| Tr | Tranzistor |
| V/R | Regulátor napätia |
| W.L | Výstražná lampa |
| 2WD | Pohon 2 kolies |
| 4WD | Pohon 4 kolies |
