Schéma elektrického zapojenia jednotky ECCS (modely s motorom YD25DDTi)
Označenia komponentov na elektrických schémach sú umiestnené tu →
Ako používať schémy zapojenia a schémy zapojenia, pozri tu →

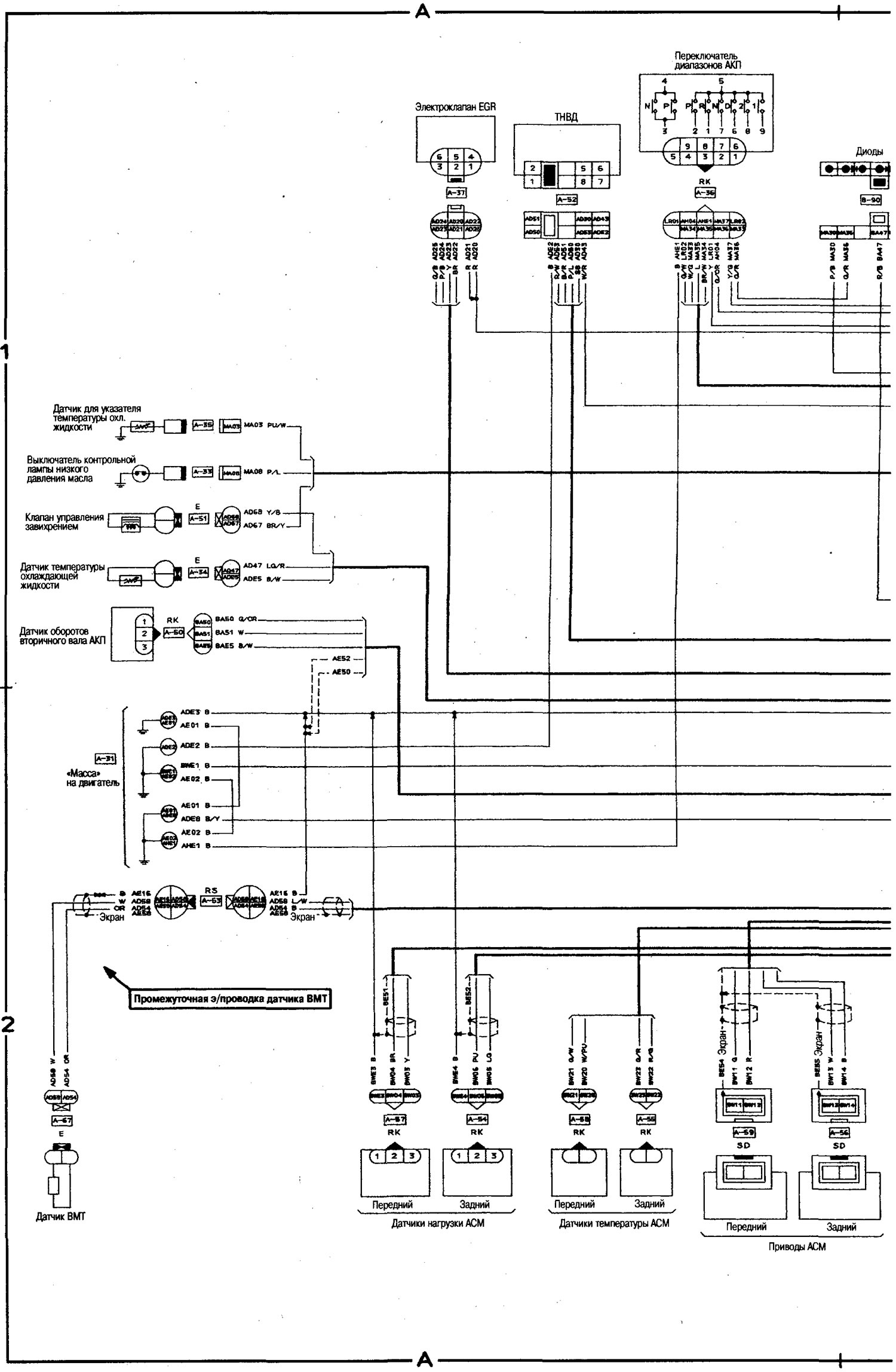

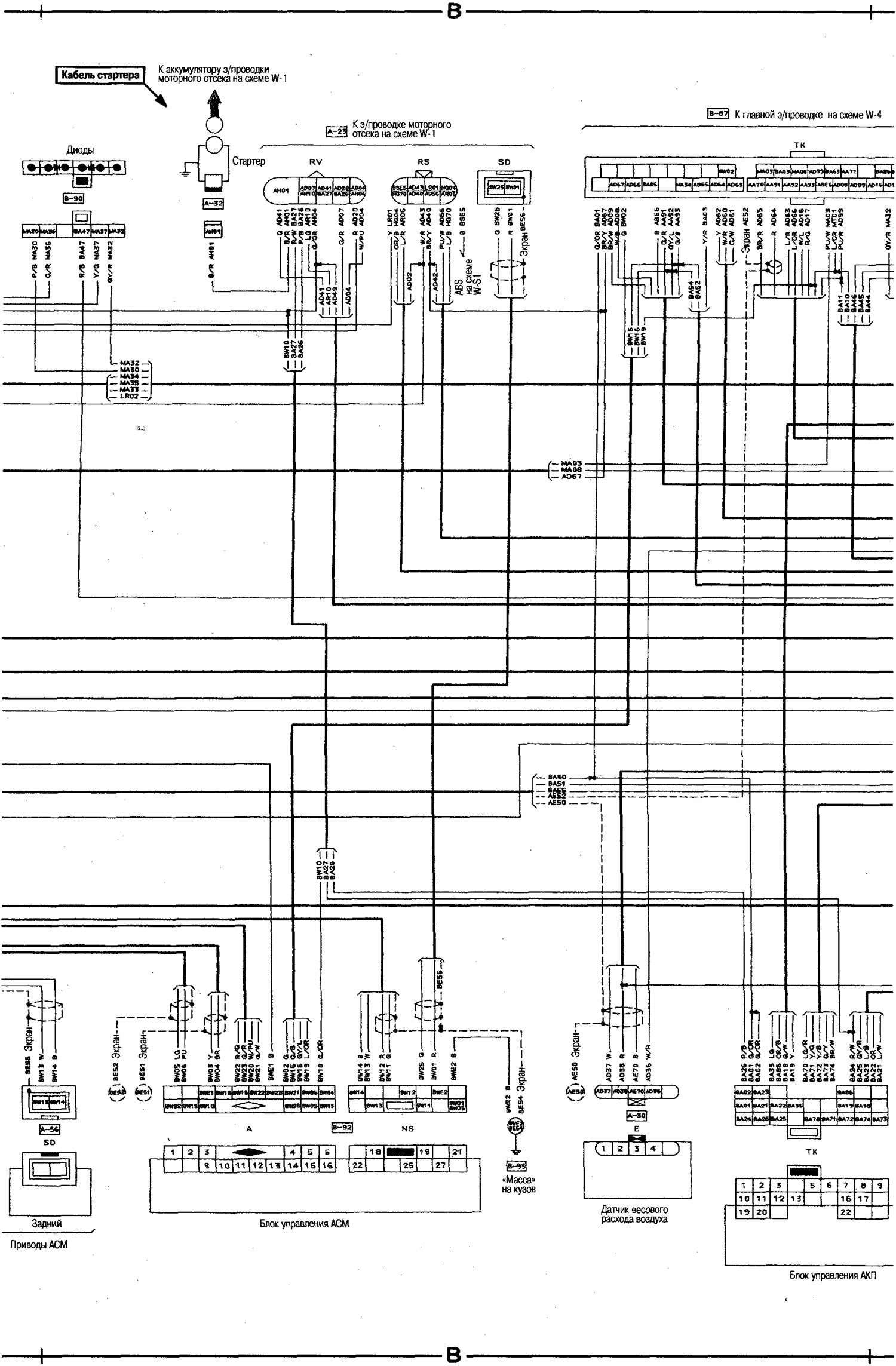

Schéma elektrického zapojenia jednotky ECCS (modely s motorom YD25DDTi) (Nissan Serena C24)
Označenia komponentov na elektrických schémach sú umiestnené tu →
Ako používať schémy zapojenia a schémy zapojenia, pozri tu →
Tento článok je dostupný na: ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský
Tento článok bol recenzovaný: Sofia Shapovalová
