Obsah: Vyšetrenie ↓ Výmena ↓

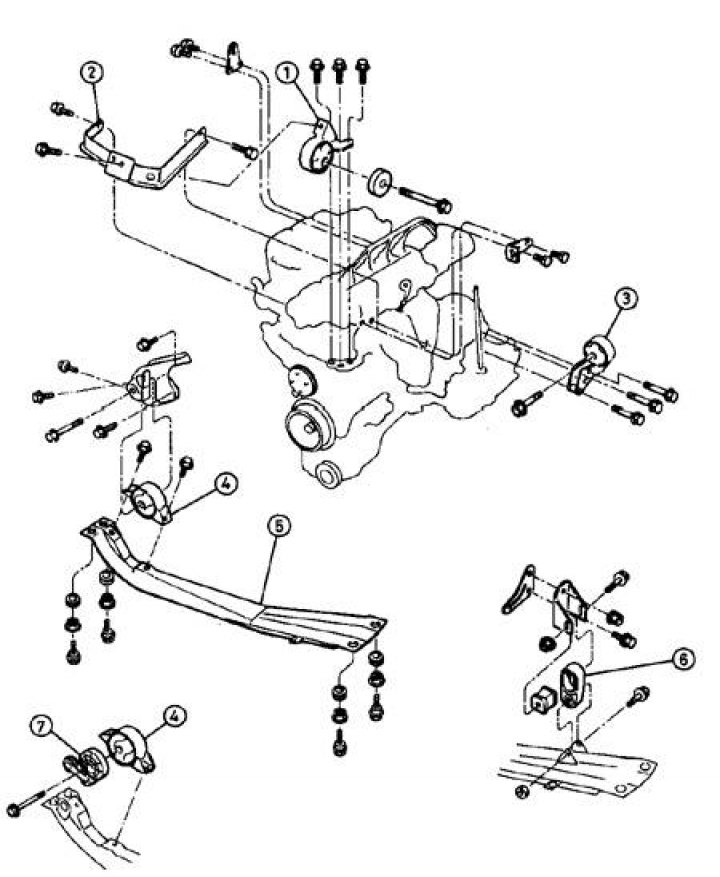

Diely na upevnenie motora
1. Správna podpora.; 2. Pravá konzola.; 3. Predná podpera.; 4. Zadná podpora.; 5. Spar.; 6. Predná podpora (pre manuálnu prevodovku).; 7. Torzná tyč (pre manuálnu prevodovku).
Vyšetrenie
1. Zdvihnite auto a postavte ho na stojany.
2. Skontrolujte, či na podperách zavesenia nie sú praskliny, stvrdnutie alebo odlupovanie gumy z kovovej základne. Ak zistíte aspoň jedno z uvedených poškodení podpery, vymeňte ju.
3. Pomocou momentového kľúča skontrolujte tesnosť všetkých závitových spojov podpier.
4. Skontrolujte opotrebovanie podpier kývaním motora alebo podpery. Ak zistíte veľkú vôľu v podperách, vymeňte opotrebované diely a najskôr skontrolujte dotiahnutie skrutiek a matíc.
Výmena
Správna podpora
1. Odpojte batériu od zeme.
2. Zdvihnite motor pomocou zdviháka.
3. Odskrutkujte tri skrutky a odstráňte pravú podpornú konzolu.
4. Odskrutkujte maticu, spojovaciu skrutku a tri skrutky, odstráňte pravú podperu. Vyberte gumené podložky.
5. V prípade potreby odskrutkujte skrutky a odstráňte pravú nosnú konzolu.
6.Starostlivo skontrolujte známky opotrebovania alebo poškodenia na všetkých častiach podpery, vymeňte opotrebované diely.
7. Nainštalujte držiak, utiahnite skrutky.
8. Nainštalujte gumené vankúše a uistite sa, že kolíky vankúšov zapadajú do príslušných otvorov v držiaku. Nainštalujte podperu, utiahnite skrutky na špecifikovaný krútiaci moment.
9. Zarovnajte podperu s držiakom karosérie, vložte prítlačnú skrutku a utiahnite maticu na špecifikovaný krútiaci moment. Odstráňte zdvihák.
10. Nainštalujte hornú konzolu pravej podpery a utiahnite upevňovacie skrutky konzoly na špecifikovaný krútiaci moment.
11. Pripojte batériu k zemi.
Ľavá podpora
1. Vyberte batériu (pozri pododdiel 7.2).
2. Zdvihnite motor pomocou zdviháka.
3. Odskrutkujte maticu, spojovaciu skrutku a tri upevňovacie skrutky, odstráňte pravú podperu. Vyberte gumené podložky.
4. Starostlivo skontrolujte známky opotrebovania alebo poškodenia na všetkých častiach podpery, vymeňte opotrebované diely.
5. Nainštalujte držiak, utiahnite skrutky.
6. Nainštalujte gumené vankúše, uistite sa, že kolíky vankúšov zapadajú do príslušných otvorov v držiaku, a nainštalujte podperu. Utiahnite skrutky upevňujúce konzolu k prevodovke na špecifikovaný krútiaci moment.
7. Zarovnajte ľavú podperu s konzolou, vložte a utiahnite prítlačnú skrutku.
8. Odstráňte konektor a vložte batériu.
Predná podpora

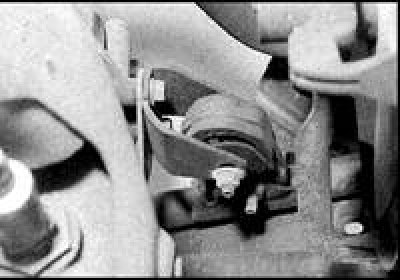

1. Dajte auto na ručnú brzdu, zdvihnite prednú časť auta a postavte ho na stojany. Odpojte batériu od zeme.
2. Na vozidlách s manuálnou prevodovkou si označte polohu svorníka prednej podpery na držiaku.
3. Zdvihnite motor pomocou zdviháka.
4. Odskrutkujte maticu a odstráňte spojovaciu skrutku.
5. Odskrutkujte skrutky a odstráňte prednú podpornú konzolu.
6. Starostlivo skontrolujte známky opotrebovania alebo poškodenia všetkých podporných dielov, v prípade potreby diely vymeňte. Na vozidlách s manuálnou prevodovkou vytlačte vankúš zo stredného pozdĺžneho nosníka (v prípade potreby) a nainštalujte nový vankúš a navlhčite ho mydlovou vodou.
7. Nainštalujte držiak na motor, utiahnite skrutky na špecifikovaný krútiaci moment.
8. Vložte podpornú prítlačnú skrutku a jemne dotiahnite maticu. Nasmerujte pohonnú jednotku tak, aby bola prítlačná skrutka presne zarovnaná so značkou urobenou pred odstránením, utiahnite prítlačnú skrutku na špecifikovaný krútiaci moment.
9. Odstráňte zdvihák.
10. Spustite auto, pripojte batériu k zemi.
Zadná podpora
1. Dajte auto na ručnú brzdu, zdvihnite prednú časť auta a postavte ho na stojany. Odpojte batériu od zeme.
2. Odskrutkujte maticu a odstráňte spojovaciu skrutku.
3. Odskrutkujte skrutky a odstráňte zadnú podpornú konzolu.
4. Odskrutkujte dve skrutky a odstráňte podperu z centrálneho pozdĺžneho nosníka. Odstráňte torznú tyč (na vozidlách s manuálnou prevodovkou).
5. Starostlivo skontrolujte známky opotrebovania alebo poškodenia na všetkých častiach podpery, poškodené diely vymeňte.
6. Nainštalujte zadnú podperu na bočný nosník a utiahnite skrutky.
7. Nainštalujte zadnú podpornú konzolu a utiahnite skrutky.
8. Zarovnajte zadnú podperu s konzolou, vložte prítlačnú skrutku a utiahnite maticu na špecifikovaný krútiaci moment.
9. Spustite auto.
10. Pripojte batériu k zemi.
