Modely "Fáza I"
Vzduchový regulačný ventil je inštalovaný pod sacím potrubím.
Pred odstránením odpojte záporný kábel batérie.
Odstránenie
1. Ak chcete zlepšiť prístup, umiestnite ručnú brzdu na vozidlo, potom zdvihnite prednú časť vozidla a umiestnite ju na podpery zdvihákov. K ventilu je potom možné pristupovať zhora aj zdola.
2. Odpojte konektor pripojenia ventilu, potom uvoľnite upevňovacie svorky a odpojte vákuové hadice a hadice chladiaceho systému. Rýchlo upchajte otvory hadice chladiacej kvapaliny, aby ste zabránili úniku paliva.
3. Odskrutkujte a odstráňte upevňovacie skrutky, potom vyberte ventil zo sacieho potrubia.
Inštalácia
4. Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Modely "Fáza II"
Vzduchový regulačný ventil je umiestnený na ľavej strane sacieho potrubia, hneď pod vzduchovou riadiacou jednotkou, keď motor beží na voľnobeh.
Pozri originál na zdroji [NissanBook.ru]
Pred odstránením odpojte záporný kábel batérie.

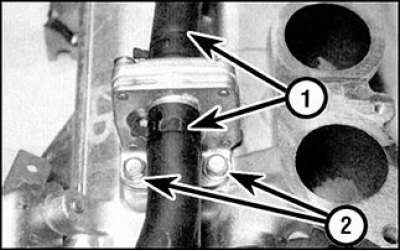

Prívod vzduchu regulačný ventil-modely " Fáza II"
1. Vákuové hadice
2. Montážne skrutky
Odstránenie
1. Odstráňte hornú časť sacieho potrubia podľa pokynov v pp. 20–25 pododdielu 6.3.2.13.
2.Uvoľnite upevňovacie svorky a odpojte obe vákuové hadice od ventilu.
3. Odskrutkujte a odstráňte upevňovacie skrutky, potom vyberte ventil zo sacieho potrubia.
Inštalácia
4. Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
