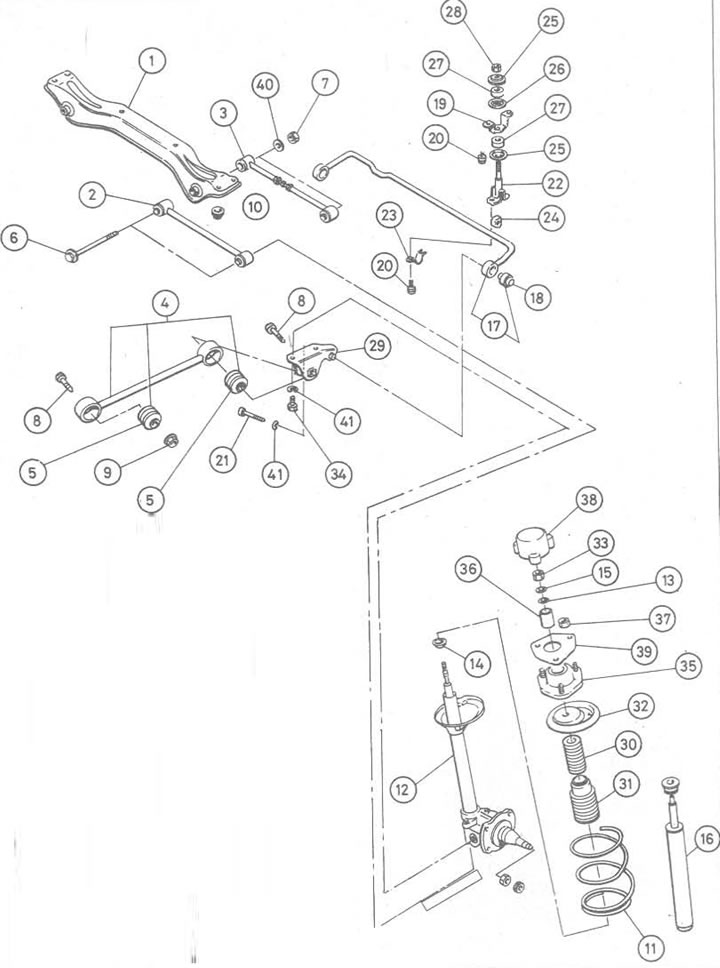

Kreslenie. 10.22. Znázornenie montáže zadného zavesenia: 1. Priečny nosník zavesenia; 2. Predný priečny nosník; 3. Zadná časť (nastaviteľné) krížový vyvažovač; 4. Montáž pozdĺžneho vyvažovača; 5. Gumové puzdro; 6. Otočná skrutka krížového vyvažovača; 7. Orech; 8. Montážne skrutky pozdĺžneho vyvažovača; 9. Matica prednej montážnej skrutky pozdĺžneho vyvažovača; 10. Montážna matica priečneho nosníka; 11. Vinutá pružina; 12. Montáž vzpery zavesenia; 13. Puk; 14. Matica upchávky vzpery; 15. Pružinová podložka; 16. Súprava typu náhradnej kazety; 17. Tyč proti prevráteniu; 18. Gumové puzdro; 19. Horná svorka na šnúrku; 20. Upínacia skrutka; 21. Svorník; 22. Zákulisie; 23. Svorka tyče stabilizátora; 24. Gumové puzdro; 25. Podložka Belleville; 26. Podložka Belleville; 27. Gumové puzdro; 28. Samosvorná matica; 29. Pripevnenie základne vzpery zavesenia; 30. Gumový tlmič spätného rázu; 31. Prachovka; 32. Horný doraz pružiny; 33. Matica piestnice; 34. Svorník; 35. Uchytenie horného stojana; 36. Tesnenie; 37. Matica upevnenia horného koša; 38. Kryt horného uchytenia vzpery; 39. Tesnenie; 40. Puk; 41. Pružinová podložka
1. Najprv sa zvnútra auta dostaňte k horným upevňovacím maticám vzpery pruženia.
2. Upozorňujeme, že na modeloch Sedan môže byť jednoduchšie dostať sa k horným upevňovacím maticám vzpier zvnútra batožinového priestoru (foto). Odporúča sa však urobiť nasledovné.

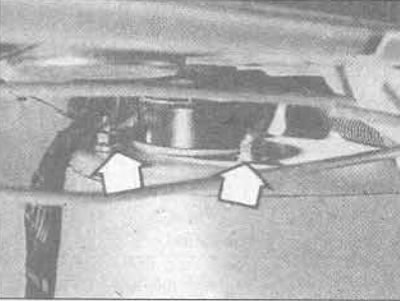

14,2A. Na modeloch Sedan sú dve matice (označené šípkami) horné uchytenie na zadný stĺpik sa dá z kufra odmontovať...

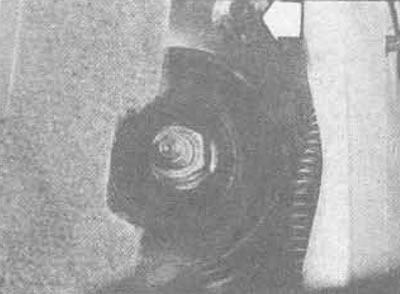

14,2 V....ale predná matica (označené šípkou) dá sa dostať len zhora
3. Obsluha podľa popisu v príslušných kapitolách Časť 11, odstráňte základňu zadného sedadla a podložky, uvoľnite horné kryty, odskrutkujte reproduktory (ak je k dispozícii), potom uvoľnite upevňovacie konzoly police a vyberte policu.
4. Na modeloch Hatchback odstráňte základňu zadného sedadla, opatrne vyberte mriežku reproduktora (alebo podnos) a potom odstráňte bočné podložky zadného sedadla (pozri časť 11).
5. Na autách s nenastaviteľným odpružením odstráňte kryt hornej časti vzpery pruženia (foto).

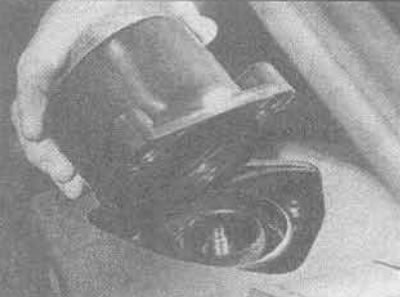

14.5. Demontáž horného krytu zadného zavesenia - model Hatchback
6. Na vozidlách s nastaviteľným zavesením najprv odpojte káblový zväzok ovládača vzpery, potom odstráňte horný kryt vzpery z piestnice vzpery stlačením horného krytu k sebe v bodoch znázornených na Obr. 10.23.

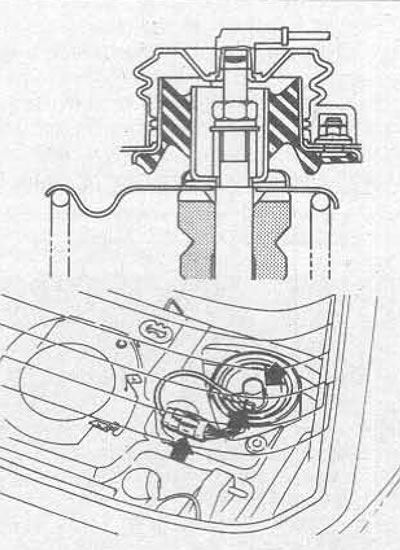

Kreslenie. 10.23. Zadné horné montážne diely (nastaviteľné) závesné vzpery
7. Na všetkých vozidlách uvoľnite tri horné upevňovacie matice vzpery odpruženia o 1-2 otáčky.
8. Zdvihnite zadnú časť auta, vyberte koleso a brzdový bubon alebo kotúč.
9. Na vozidlách so zadnými bubnovými brzdami odpojte lanko ručnej brzdy, odstráňte pružinovú svorku zaisťujúcu vysokotlakové potrubie brzdového systému a potrubie k vzpere odpruženia. Odskrutkujte štít bubnovej brzdy zo spodného konca vzpery odpruženia. Nie je potrebné odpájať komponenty hydraulického systému.
10. Na vozidlách so zadnými kotúčovými brzdami môžete v prípade potreby odstrániť štít kotúča a spojovaciu dosku na inštaláciu strmeňa zo spodného konca vzpery odpruženia.
Údaje prevzaté z tohto portálu: nissanbook.ru
11. Na všetkých vozidlách uvoľnite obe upevňovacie skrutky pozdĺžneho vyvažovača, odstráňte zadnú montážnu skrutku a posuňte vyvažovač dole zo vzpery zavesenia.
12. Odskrutkujte záves zo základne vzpery zavesenia.
13. Uvoľnite obe krížové poistné matice otočnej skrutky vyvažovača, odstráňte vonkajšiu otočnú skrutku a posuňte obidva vyvažovače smerom nadol od vzpery zavesenia.
14. Odskrutkujte tri matice horného uchytenia vzpery pruženia, vyberte vzperu spod zadného blatníka; odstráňte tesnenie (ak je k dispozícii).
15. Inštalácia sa vykonáva v opačnom poradí.
16. Nastavte zbiehavosť zadných kolies.
