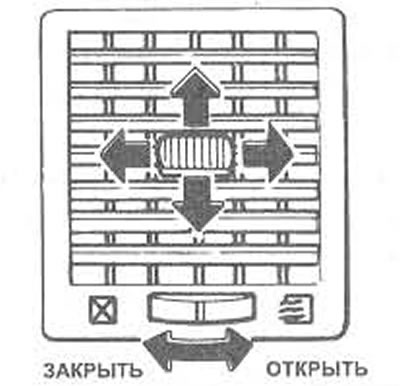

Deflektor pre stredné a bočné dúchadlá
Otváranie alebo zatváranie a nastavenie smeru prúdenia vzduchu.

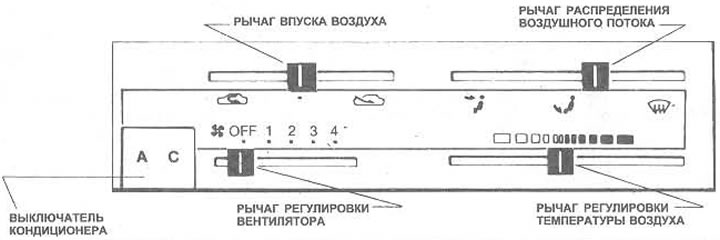

Ovládacie páky
Páčka spínača ventilátora
Tento posuvný ovládač sa používa na zapnutie a vypnutie ventilátora a na výber rôznych stupňov ventilátora.
Páka rozvodu vzduchu
Tento posuvný regulátor sa používa na riadenie pohybu prúdu vzduchu.
Páka na nastavenie teploty vzduchu
Tento posuvný regulátor slúži na zmenu teploty vzduchu vstupujúceho do kabíny.
Páčka prívodu vzduchu
Pozícia
[Článok bol získaný z portálu NISSANBOOK.RU]
Vonkajší vzduch sa privádza do interiéru vozidla.
Táto poloha sa volí počas normálnej prevádzky ohrievača a teda aj klimatizácie.
Pozícia
Vzduch v kabíne neustále cirkuluje. Táto poloha sa volí pri jazde v prašnom prostredí.
Upozornenie: Táto poloha regulátora by sa nemala používať dlhší čas, pretože teplota vzduchu v kabíne stúpa a okná sa môžu zahmlievať.
Spínač klimatizácie
Len pre vozidlá s klimatizáciou.
Pred použitím tohto kľúča naštartujte motor. Keď je klimatizácia zapnutá, kontrolka sa rozsvieti.
Upozornenie: Keďže nastavenie kúrenia a podľa toho aj klimatizácie rozptyľuje vodiča počas jazdy, odporúča sa to robiť len vtedy, keď je vozidlo úplne zastavené.
Kúrenie
V tomto prevádzkovom režime vstupuje teplý vzduch do priestoru pre cestujúcich cez ventilátory umiestnené v priestore pre nohy.
1. Pre normálne vykurovanie nastavte páčku prívodu vzduchu do polohy
.
2. Nastavte páčku distribúcie prúdu vzduchu do polohy
.
3. Zapnite ventilátor.
4. Posuňte páčku nastavenia teploty vzduchu zo stredu do požadovanej krajnej polohy "POZNÁMKA".
Pre rýchle predhriatie nastavte páčku prívodu vzduchu do polohy
. Pri bežnom ohreve nezabudnite nastaviť páčku prívodu vzduchu do polohy .
Vetranie
V tomto prevádzkovom režime vonkajší vzduch vstupuje do kabíny cez bočné a stredné vetracie otvory.
1. Nastavte páčku prívodu vzduchu do polohy
.
2. Nastavte páčku distribúcie prúdu vzduchu do polohy
.
3. Zapnite ventilátor.
4. Nastavte páčku nastavenia teploty vzduchu do požadovanej polohy.
Odstránenie ľadu a kondenzácie
Tento režim prevádzky odstraňuje ľad alebo kondenzáciu zo skla.
1. Nastavte páčku prívodu vzduchu do polohy
.
2. Nastavte páčku distribúcie prúdu vzduchu do polohy
.
3. Zapnite ventilátor.
4. Posuňte páčku nastavenia teploty vzduchu zo stredu do požadovanej polohy "POZNÁMKA".
Ak chcete rýchlo odstrániť námrazu alebo kondenzáciu z okien, nastavte páčku prívodu vzduchu do polohy
posunutím ovládania ventilátora do polohy "4" a páčky nastavenia teploty vzduchu do krajnej polohy "NIE". Po vyčistení okien presuňte páčku prívodu vzduchu do polohy čo najskôr .
Vyhrievaná oblasť hlavy a nôh
V tomto prevádzkovom režime vonkajší vzduch vstupuje do priestoru pre cestujúcich cez stredné a bočné ventilátory a teplý vzduch cez vzduchové ventilátory v priestore pre nohy.
1. Nastavte páčku prívodu vzduchu do polohy
.
2. Umiestnite páku distribúcie prúdu vzduchu do stredu medzi
a .
3. Zapnite ventilátor.
4. Nastavte páčku ovládania teploty vzduchu do stredu medzi "HOT" (horúce) a "COLD" (studené).
Kúrenie a sušenie
V tomto prevádzkovom režime sa interiér vyhrieva a kondenzát sa odstraňuje z čelného skla.
1. Nastavte páčku prívodu vzduchu do polohy
.
2. Umiestnite páku distribúcie prúdu vzduchu do stredu medzi
a .
3. Zapnite ventilátor.
4. Posuňte páčku nastavenia teploty vzduchu zo stredu do krajnej polohy "POZNÁMKA".
Dodatočný návod na obsluhu
Bez ohľadu na polohu páčky nasávania vzduchu sa do priestoru pre cestujúcich vždy dostane malé množstvo vzduchu zo stredných a bočných vetracích otvorov. Ak chcete rýchlo odstrániť námrazu a kondenzáciu z bočných okien, zatvorte stredné ventilátory a nasmerujte prúd vzduchu z bočných ventilátorov na bočné okná.
Vopred očistite lišty stieračov čelného skla, ako aj vetracie otvory pred čelným sklom od snehu a ľadu.
Klimatizácia
Naštartujte motor a stlačením spínača zapnite klimatizáciu. Chladiaci účinok klimatizácie je zabezpečený iba pri bežiacom motore.
Chladenie
V tomto prevádzkovom režime sa vonkajší vzduch ochladzuje a suší.
1. Nastavte páčku prívodu vzduchu do polohy
.
2. Nastavte páčku distribúcie prúdu vzduchu do polohy
.
3. Zapnite ventilátor.
4. Stlačte spínač klimatizácie. Kontrolka sa rozsvieti.
5. Nastavte páčku nastavenia teploty vzduchu do požadovanej polohy.
Kúrenie pri súčasnom sušení vzduchu v kabíne
V tomto prevádzkovom režime sa vzduch v kabíne ohrieva a suší.
1. Nastavte páčku prívodu vzduchu do polohy
2. Nastavte páčku distribúcie prúdu vzduchu do polohy
.
3. Zapnite ventilátor.
4. Stlačte spínač klimatizácie. Kontrolka sa rozsvieti.
5. Nastavte páčku nastavenia teploty vzduchu do požadovanej polohy.
Odstraňovanie ľadu pri sušení vzduchu v kabíne
V tomto prevádzkovom režime dochádza k odstraňovaniu námrazy a kondenzácie z okien pri súčasnom sušení vzduchu v kabíne.
1. Nastavte páčku prívodu vzduchu do polohy
.
2. Nastavte páčku distribúcie prúdu vzduchu do polohy
.
3. Zapnite ventilátor.
4. Stlačte spínač klimatizácie. Kontrolka sa rozsvieti.
5. Nastavte páčku nastavenia teploty vzduchu do požadovanej polohy.
Ďalšie pokyny
Pri používaní klimatizácie musia byť okná a strešné okno zatvorené.
Ak bolo auto zaparkované dlhší čas na priamom slnku, podržte dvere a poklop otvorené 2-3 minúty, aby sa interiér rýchlejšie ochladil. Potom zdvihnite okná. Táto postupnosť činností pomáha klimatizácii rýchlejšie ochladiť vzduch v kabíne.
Klimatizáciu je potrebné zapnúť aspoň raz za mesiac – najmä v zime – na približne 10 minút, aby sa predišlo možnému poškodeniu systému v dôsledku nedostatočného mazania.
Ak ručička merača teploty chladiacej kvapaliny prekročí sektor "HOT", vypnite klimatizáciu.
