Obsah: Farebné kódy elektroinštalácie ↓ Číslovanie vývodov viacpólových…↓ Schémy zapojenia relé ↓ Schémy kladenia elektrických…↓ Skratky používané v diagramoch ↓
Farebné kódy elektroinštalácie
| B | Čierna |
| W | Biela |
| R | Červená |
| G | Zelená |
| L | Modrá |
| Y | Žltá |
| LG | Svetlo zelená |
| BR | Hnedá |
| OR, O | Oranžová |
| P | Ružová |
| PU, V | Fialová |
| GY, GR | Šedá |
| SB | Modrá |
| CH | Tmavo hnedá |
| DG | Tmavo zelená |
Číslovanie vývodov viacpólových konektorov

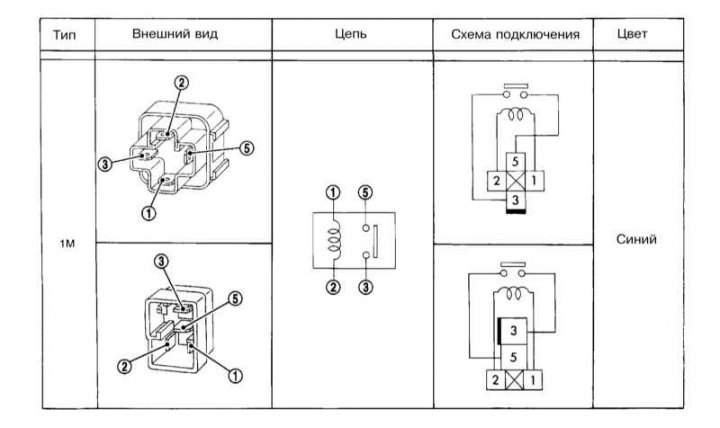

Schémy zapojenia relé
Poznámka. Číslovanie svoriek niektorých relé sa môže líšiť od čísla uvedeného v tabuľke.
Schémy kladenia elektrických káblových zväzkov a umiestnenie ich komponentov
Rozloženie káblového zväzku

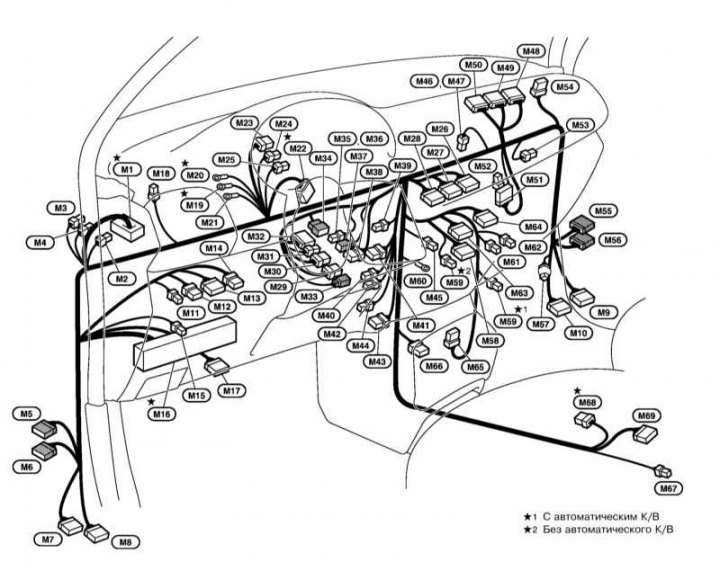

Hlavný káblový zväzok

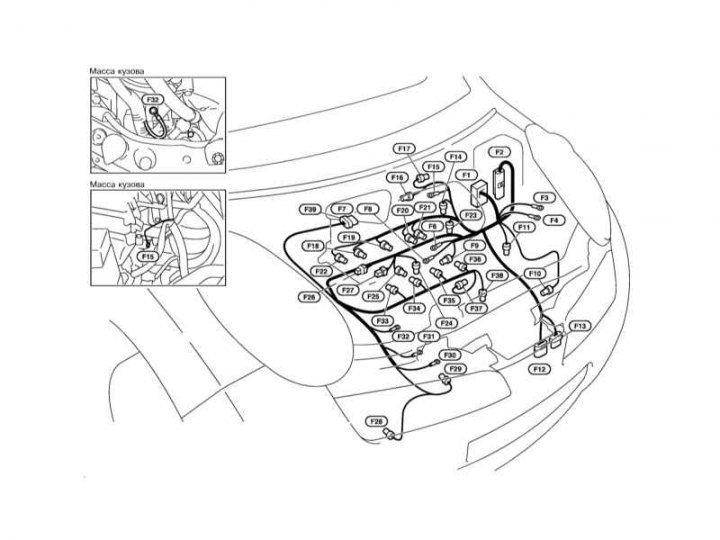

Káblový zväzok motorového priestoru
Káblový zväzok ovládania motora
Káblový zväzok karosérie, časť 1
Káblový zväzok karosérie, časť 2

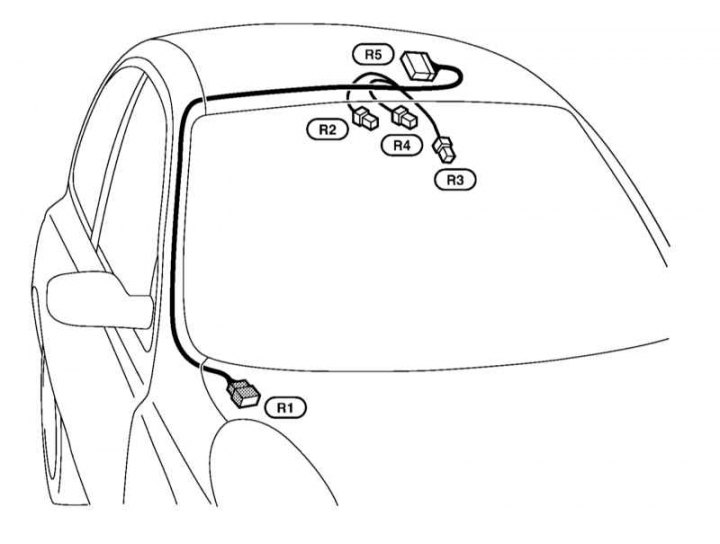

Vnútorný káblový zväzok

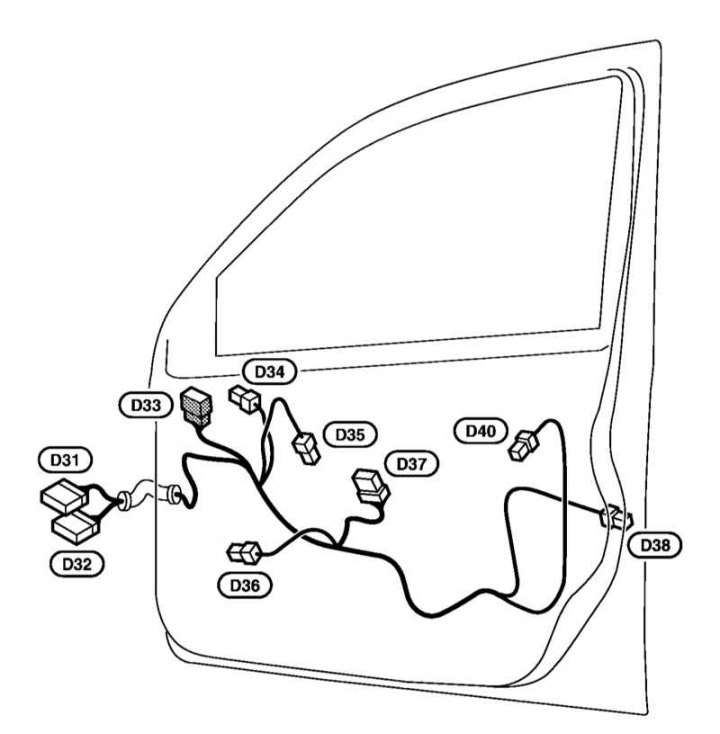

Káblový zväzok ľavých predných dverí

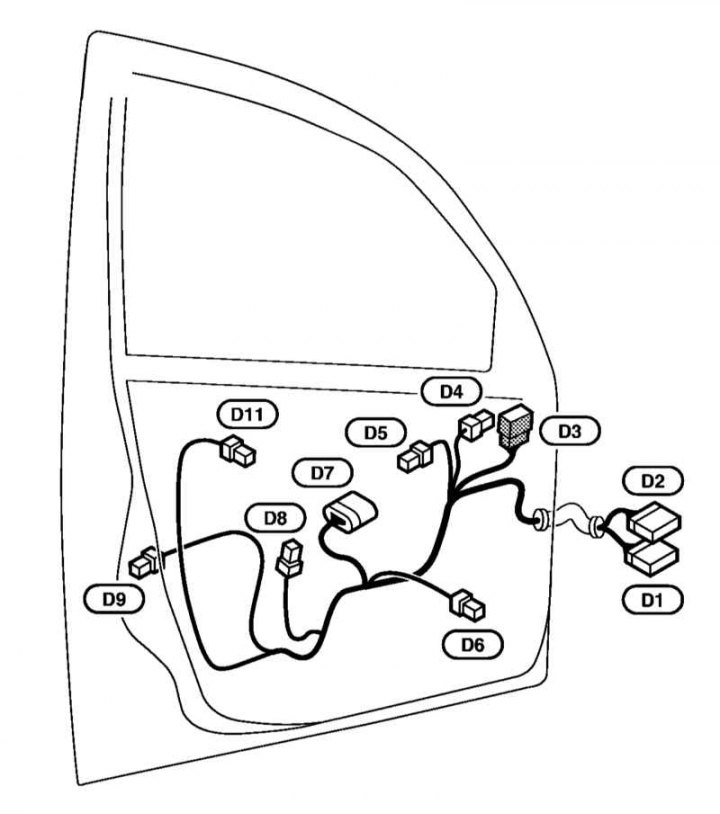

Káblový zväzok pravých predných dverí

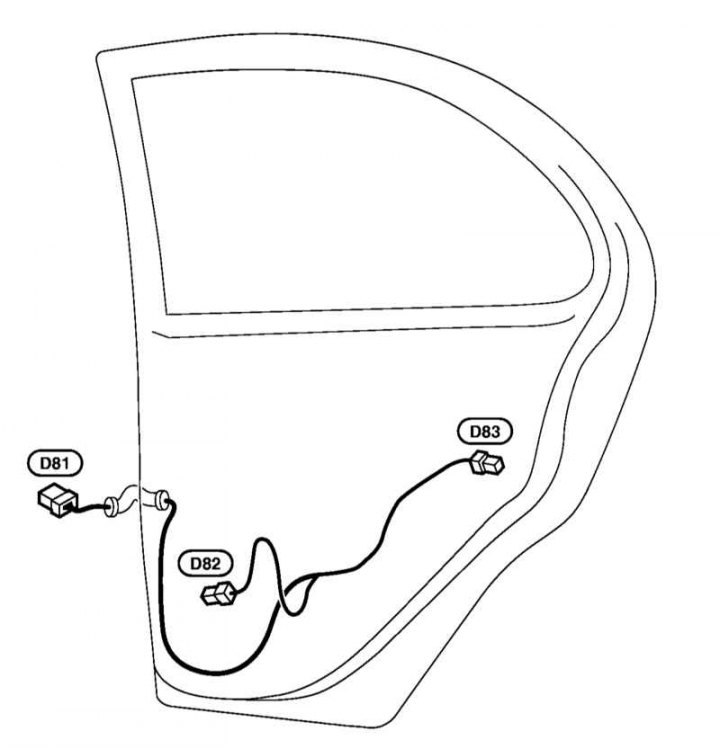

Káblový zväzok ľavých zadných dverí

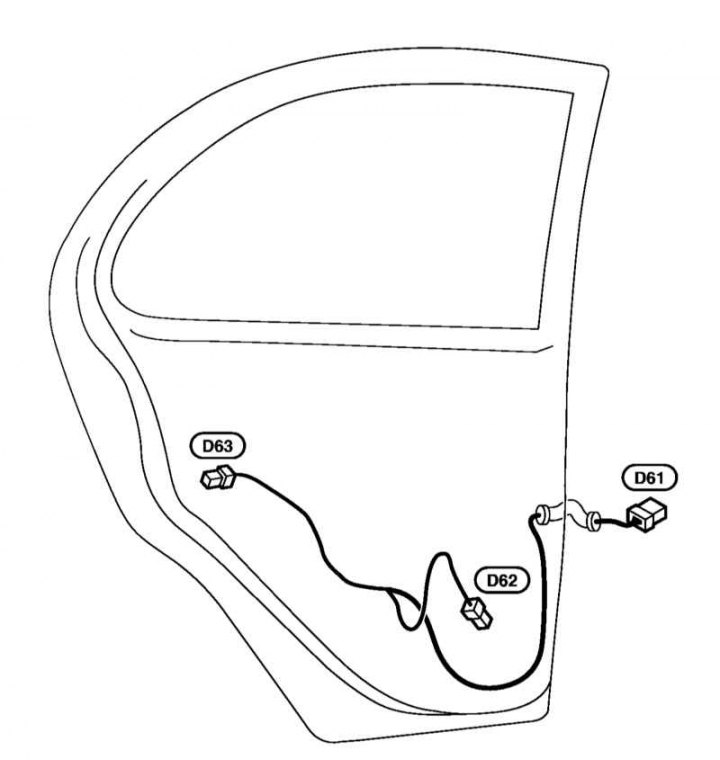

Káblový zväzok pravých zadných dverí
Skratky používané v diagramoch
| 1STSIG - 4STSIG | Signály 1. – 4. prevodového stupňa AT |
| A/C | Klimatizácia |
| A/WIP | Stierače a ostrekovače čelného skla |
| AP/SEN | Senzor MAP |
| APPS1 - APPS1 | Snímače polohy plynového pedálu 1-3 |
| AUDIO | Zvukový blok |
| BA/FTS | Snímač teploty ATF a napájanie TCM |
| BACK/L | Cúvacie svetlo |
| BRK/SW | D/V brzdové svetlá |
| CHARGE | Systém nabíjania |
| CHIME | Výstražné bzučiaky |
| CIGAR | Zapaľovač cigariet |
| COMBSW | Kombinovaný spínač |
| COOL/F | Ventilátor chladenia motora |
| D/COMP | Palubný počítač |
| D/LOCK | Jediný zámok |
| DEF | Vyhrievané zadné okno |
| DTRL | DRL svetlomety |
| ECM/PW | Poskytovanie energie do ECM |
| ECTS | ECT senzor |
| ENGSS | Signál otáčok motora |
| EPS | Elektrický posilňovač riadenia |
| ETC1 | Elektronické ovládanie plynu |
| ETC2 | Relé motora škrtiacej klapky |
| ETC3 | Škrtiaca klapka e/motor |
| F/FOG | Hmlové svetlá |
| F/FUMP | Palivové čerpadlo |
| FTS | Snímač teploty ATF |
| FUEL | Systém vstrekovania paliva |
| H/AIM | Regulácia sklonu svetlometov |
| H/LAMP | Svetlomety |
| H/SEAT | Vyhrievané sedadlá |
| HEATER | Ohrievač |
| HLC | Umývanie svetlometov |
| HO2S1 | Predkatalytická lambda sonda |
| HO2S1H | Predkatalytický ohrievač lambda sondy |
| HO2S2 | Postkatalytická lambda sonda |
| HO2S2H | Predkatalytický ohrievač lambda sondy |
| HORN | Klaxon |
| I/KEY | Systém "Intelligent Key" |
| IATS | Snímač IAT |
| IGNSYS | Systém zapaľovania |
| ILL | Osvetlenie prístrojov |
| INJECT | Vstrekovač paliva |
| INT/L | Vnútorné osvetlenie |
| IVC | E/m ventil na nastavenie fáz sacích ventilov |
| LPSV | E/m ventil na reguláciu tlaku v AT potrubiach |
| MAIN | Hlavné napájacie a uzemňovacie obvody |
| METER | Prístrojová doska |
| MIL/DL | Poruchy K/L a diagnostický konektor |
| MIRROR | Vonkajšie spätné zrkadlo |
| MULTI | Diaľkové ovládanie |
| NAVI | Audio a navigačné systémy |
| NONDTC | Neidentifikovateľné položky |
| OVRCSV | Jednosmerná spojka e/m ventil AT |
| PGC/V | Riadiaci ventil čistenia nádoby EVAP |
| PHASE | CMP senzor |
| PNP/SW | Snímač PNP |
| POS | CKP snímač |
| POWER | Obvod distribúcie energie |
| PRWIRE | Pripravené elektrické rozvody |
| R/FOG | Zadné svetlo do hmly |
| RP/SEN | Senzor tlaku chladiva |
| S/LOCK | Prídavný zámok |
| SHIFT | Uzamknutie prepínania režimu AT |
| SROOF | Horný poklop |
| SSV/A | Solenoidový ventil A na prepínanie režimov AT |
| SSV/B | Solenoidový ventil B na prepínanie režimov AT |
| START | Systém štartovania motora |
| STOP/L | Stop svetlo |
| SW/ILL | Osvetlenie spínača elektrického okna |
| TAIL/L | obrysové svetlá a osvetlenie ŠPZ |
| TCV | AT ventil e/m spojky meniča krútiaceho momentu |
| TPS1 - TPS1 | Aktivátory škrtiacej klapky 1-3 |
| TURN | Smerovky |
| VSSAT | Snímač rýchlosti vozidla (aT snímač rýchlosti) |
| VSSMTR | Rýchlomer |
| WARN | Výstražné svetlá |
| WINDOW | Zdvíhač okien |
| WIP/R | Čistič a ostrekovač zadných okien |
| WIPER | Stierače a ostrekovače čelného skla |
