Забележка. Стандартните стойности за всички проверки са дадени в раздела "Сервизни данни и спецификация" в края на главата.
Изтичане на разпределителния вал
1. Поставете призмите върху маркиращата плоча и поставете вала върху призмите с шийки № 2 и 5.
Внимание. Не поставяйте шия № 1 върху призмата (най-близо до зъбното колело на вала), тъй като е с различен диаметър от останалите.

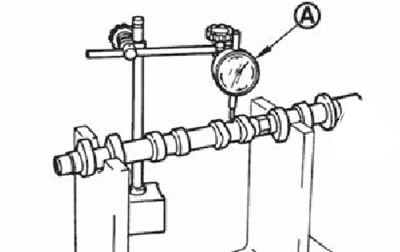

2. Поставете крачето на индикатора за циферблат вертикално върху врата № 3.
3. Завъртете вала на ръка в една посока, определете биенето на разпределителния вал (амплитуда на трептене на иглата).
4. Ако измерената стойност не отговаря на спецификациите, сменете разпределителния вал с нов.
Височина на лоба на разпределителния вал

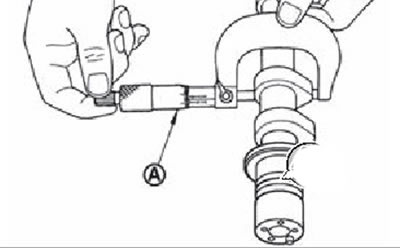

1. С помощта на микрометър измерете височината на гърбицата на разпределителния вал.
2. Ако измерената стойност не отговаря на спецификациите, сменете разпределителния вал с нов.
Маслена междина на шийката на разпределителния вал
Диаметър на шийката на разпределителния вал

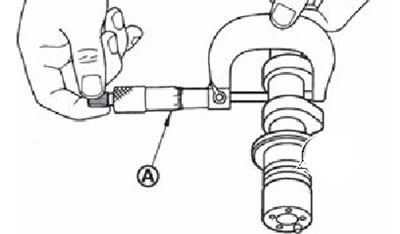

Измерете външния диаметър на шийката на разпределителния вал с помощта на микрометър (A).
Диаметър на леглото на разпределителния вал
Затегнете болтовете на скобата на разпределителния вал до указания въртящ момент.

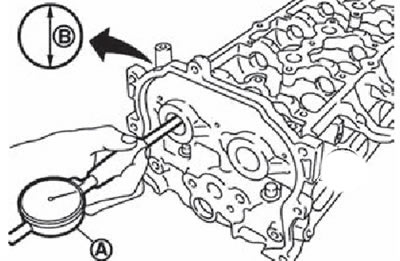

С помощта на манометър (A) измерете диаметъра (B) на леглото на разпределителния вал.
Маслена междина на шийката на разпределителния вал
(Маслена празнина) = (Диаметър на леглото) - (Диаметър на врата)
Ако изчислената стойност надвишава стойностите на спецификацията, сменете разпределителния вал или главата на цилиндъра, или и двете.
Забележка. Скобата на разпределителния вал не може да се смени отделно, тъй като те се пробиват заедно с главата на цилиндъра. Сменете блока на цилиндровата глава.
Проверка на аксиалната хлабина на разпределителния вал
Монтирайте крака на индикатора на циферблата в предния край на разпределителния вал, успореден на неговата ос. Премествайки вала напред и назад, измерете аксиалния хлабина:
Проверете дали размерите по-долу са в приемливи граници:

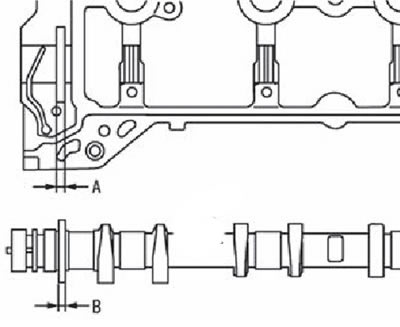

Размер "А" на жлеба на легло №1 на цилиндровата глава. Стандартна стойност: 4.000-4.030 мм.
Размер "B" на фланеца на разпределителния вал. Стандартна стойност: 3.877-3.925 мм.
Съобразявайки се с дадените технически условия, се взема решение за смяна на разпределителния вал и/или цилиндровата глава.
Изтичане на зъбното колело на разпределителния вал
1. Поставете призмите върху маркиращата плоча и поставете вала върху призмите с шийки № 2 и 5.
Внимание. Не поставяйте шия № 1 върху призмата (най-близо до зъбното колело на релето), тъй като е с различен диаметър от останалите.

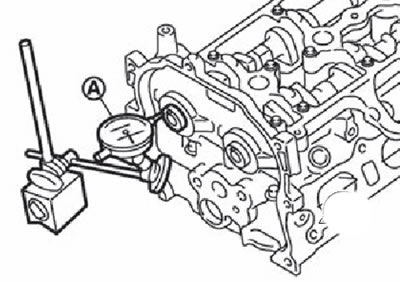

2. С помощта на циферблатен индикатор (A) измерете аксиалното биене на зъбното колело (амплитуда на стрелката).
Ако измерената стойност не отговаря на спецификациите, сменете зъбното колело.
Клапан тласкач
Проверете повърхностите на бутала за пукнатини и износване.
Ако има такива дефекти, сменете тласкача.
Пролуката между тласкача и стените на гнездото

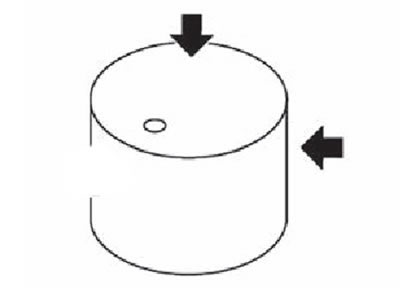

Външен диаметър на тласкача

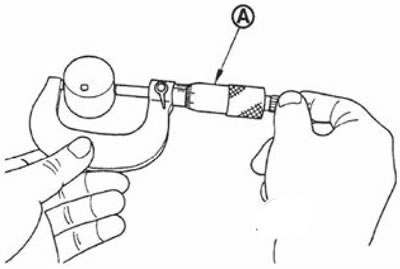

С помощта на микрометър (A) измерете външния диаметър на повдигачите на клапаните.
Диаметър на гнездото на тапета

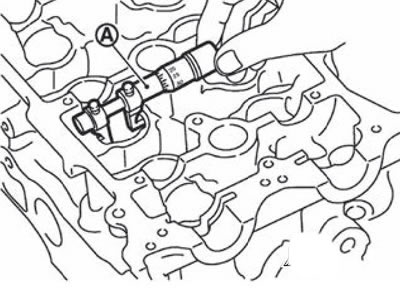

Като използвате манометър (A), измерете диаметъра на седалката на тласкача.
Пролука между тласкача и стената на гнездото
(Пропуск) = (Диаметър на гнездото) - (Външен диаметър на тласкача)
Ако изчислената стойност на хлабината не отговаря на спецификациите, тогава, въз основа на измерените стойности на диаметъра на тласкача и гнездото, сменете тласкача и/или главата на цилиндъра.
