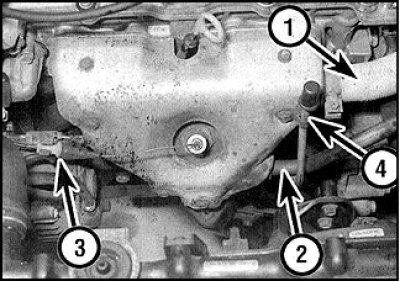

Colector de evacuare la vehiculele cu convertor
1. Furtun de admisie aer cald; 2. Tub de recirculare; 3. Conector senzor de gaze de eșapament; 4. Conducta de prelevare a gazelor de evacuare
Demontarea
1. Deconectați de la colector și scoateți furtunul.
2. La vehiculele cu convertor, deconectați firele senzorului de gaze de eșapament.
3. Deșurubați fitingurile și deconectați toate țevile de la colector.
4. Deșurubați șuruburile și scoateți carcasa galeriei.
5. Trageți frâna de mână și ridicați partea din față a mașinii.
6. Deșurubați piulițele și șuruburile și scoateți țeava de evacuare, îndepărtați garnitura.
7. Deșurubați piulițele și șuruburile care fixează galeria de evacuare de chiulasa, scoateți galeria de pe știfturi și îndepărtați garniturile.
Instalare
1. Instalarea se face în ordine inversă.
2. Înainte de asamblare, înlocuiți toate garniturile, curățați bine suprafețele despicate și înlocuiți sau reparați știfturile deteriorate.
3. Strângeți șuruburile și piulițele cu o cheie dinamometrică.
