Cuprins: Demontarea ↓ Instalare ↓
Demontarea
1. Scurgeți o parte din lichidul de răcire.
2. Urmați pașii din pp. 1–6 din subsecțiunea 6.2.12.
3. Deconectați toate piesele de la corpul amortizorului.
4. Deconectați toate furtunurile de la colector, identificându-le în prealabil.

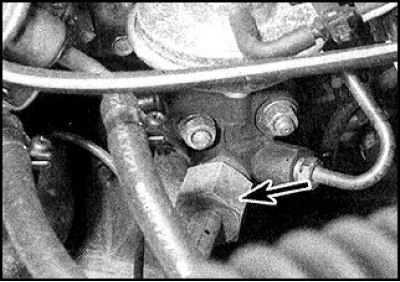

5. Deconectați tubul de recirculare de la colector (săgeata indică piulița fitingului tubului de recirculare).

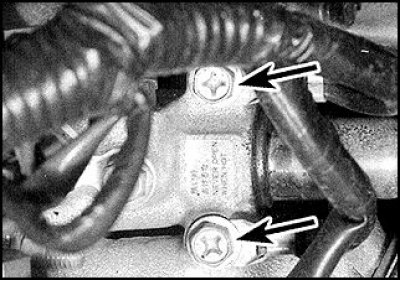

6. Deconectați conectorii de la injectoare și de la senzorul de temperatură a lichidului de răcire, îndepărtați firele de masă (săgețile indică șuruburile care fixează bornele de împământare din partea dreaptă a distribuitorului).
7. Scoateți lonjeaua galeriei.
8. Decomprimați sistemul de combustibil și deconectați furtunurile de combustibil de la distribuitorul de combustibil, conectați furtunurile imediat.

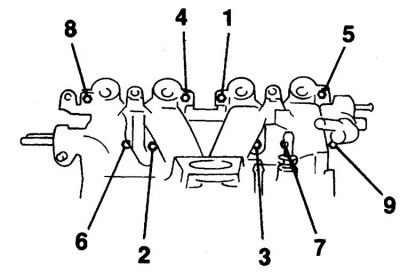

9. Asigurați-vă că toate firele și furtunurile sunt deconectate și scoateți piulițele și șuruburile. lucrând în ordine inversă.
10. Scoateți colectorul și garnitura.
Instalare
1. Instalarea se face în ordine inversă.
2. Înainte de asamblare, înlocuiți garnitura prin curățarea temeinică a suprafețelor despicate.
3. Asigurați-vă că furtunurile și firele sunt conectate corect.
4. Strângeți piulițele și șuruburile în ordinea specificată.
