Cuprins: Demontarea ↓ Instalare ↓
Demontarea
1. Scoateți corpul clapetei urmând instrucțiunile din subsecțiunea 6.3.1.11.
2. Goliți lichidul de răcire din sistemul de răcire urmând instrucțiunile din subsecțiunea 2.4.5.
3. Notați sau marcați poziția de instalare a tuturor furtunurilor de vid și a furtunurilor de lichid de răcire ale galeriei de admisie.
4. Deconectați-le de la galeria de admisie și, dacă este necesar, de la supapele de vid asociate.
5. Pentru a evita amestecarea furtunurilor în timpul instalării, marcați fiecare furtun atunci când îl scoateți.
6. La modelele cu catalizator, deșurubați piulița de cuplare și deconectați conducta de recirculare a gazelor de eșapament care conectează galeriile de admisie și de evacuare de la supapa din partea stângă a galeriei de admisie.
7. Deconectați conectorul de conectare de la senzorul de temperatură a lichidului de răcire din partea dreaptă a colectorului.
8. Dacă este necesar, slăbiți șuruburile de montare și deconectați firul de împământare de la galeria de admisie.
9. Deșurubați șuruburile de montare și scoateți suportul de montare din spatele galeriei de admisie.
10. Verificați dacă toate furtunurile de vid/aerisire sunt deconectate de la galeria de admisie.

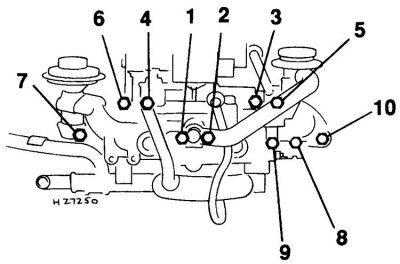

11. Deșurubați și scoateți piulițele și șuruburile de montare în ordine inversă.
12. Scoateți galeria de admisie din chiulasă și scoateți-o din compartimentul motor, apoi îndepărtați garnitura galeriei de admisie și aruncați-o.
Instalare
1. Instalarea se efectuează în ordinea inversă a demontării.
2. Vă rugăm să acordați atenție următoarelor puncte la instalare.
3. Verificați dacă suprafețele de îmbinare ale galeriei de admisie și ale chiulasei sunt curate și uscate și instalați o nouă garnitură pe șuruburile chiulasei.
4. Instalați galeria de admisie și strângeți piulițele și șuruburile de montare la cuplul specificat, în ordinea prezentată.
5. Verificați dacă toate furtunurile relevante sunt conectate corect și sigur (acolo unde este necesar) folosind cleme de fixare.
6. Instalați corpul clapetei urmând instrucțiunile din subsecțiunea 6.3.1.11.
7. Odată ce instalarea este finalizată, reumpleți sistemul de răcire cu lichid de răcire.
