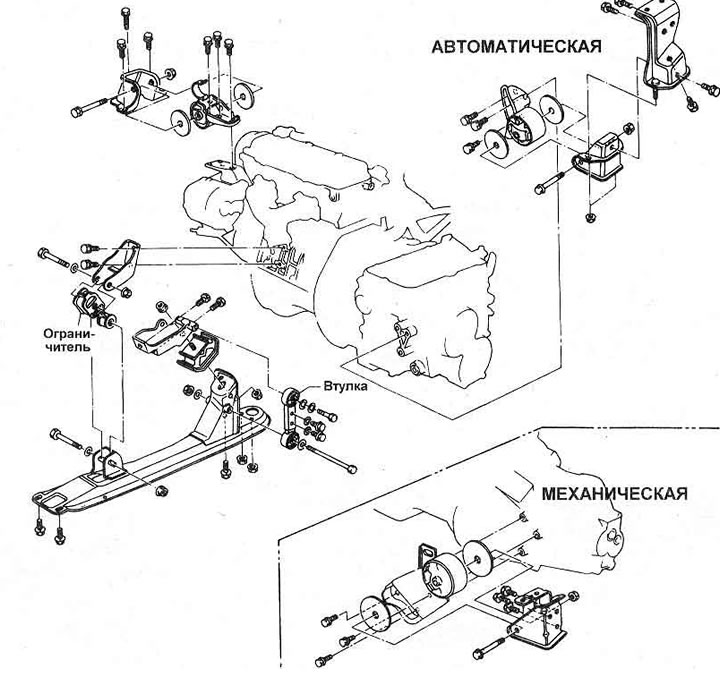

Цртање. 1.20 Монтажа мотора/мјењача
1. Носачи се могу заменити окачењем мотора и мењача на витло или подупирањем дизалицом (фотографија).

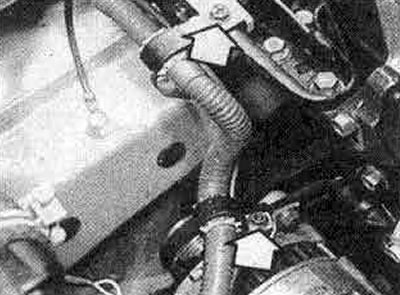

10.1А Одврните стезаљке електричних инсталација (означене стрелицама) и одвојите електричне жице генератора...

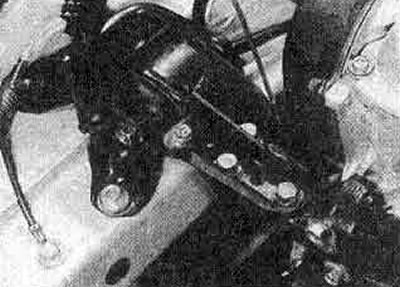

10,1В... пре демонтаже одговарајуће инсталације мотора

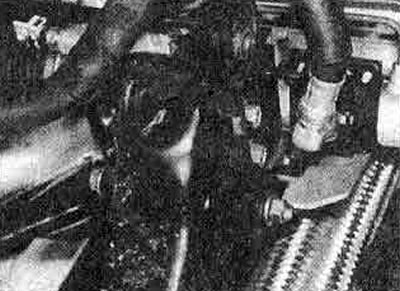

10.1С Задњи мотор/подинсталација мењача (мотор уклоњен)

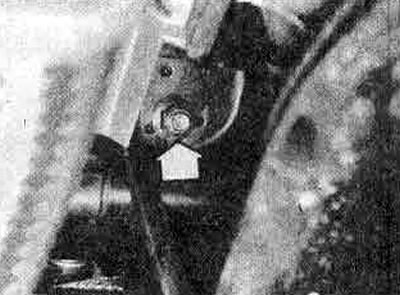

10.1D Задња матица мотора/мјењача видљива одоздо (погледајте слику 12.31)

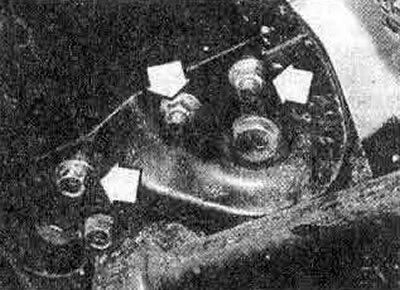

10.1E Задња причвршћивања уздужног елемента носача мотора (означена стрелицом)

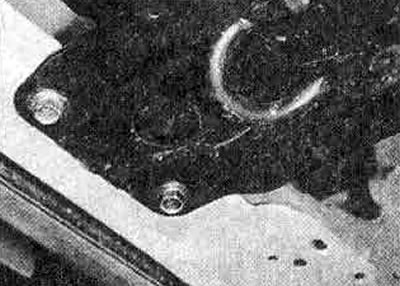

10.1 Ф Предња причвршћивања уздужног елемента носача мотора
2. Компонента флексибилног изолатора мора бити замењена ако гума постане лепљива или деформисана.
3. Затегните причвршћиваче следећим редоследом:
- (а) Десни носач
- (б) Леви носач
- (ц) Задњи (главни) носач
- (д) Уклоните дизалицу или витло тако да цела тежина мотора/трансмисије лежи на носачима, а затим затегните завртње и матице на доњем задњем носачу и предњем одбојнику редоследом приказаним на Сл. 1.21.

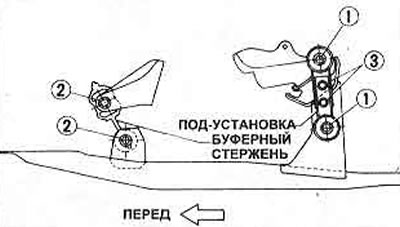

Цртање. 1.21 Редослед компресије предњег и задњег мотора/мјењача
Подешавање
4. Ако мотор снажно вибрира у празном ходу, проверите да ли су сви причвршћивачи у добром стању и да ли су добро затегнути на моменте затезања који су наведени у Спецификације, а затим проверите следеће.

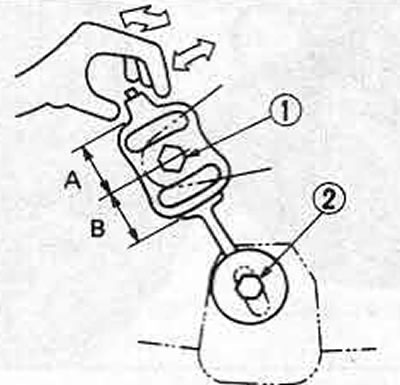

Цртање. 1.22 Подешавање мотора / мењача предњег одбојника
5. Вођени сликом 1.22, проверите да ли су растојања А и Б предњег одбојника (фотографија) једнака, а растојање између вијака 1 и 2 треба да буде 100 мм. Отпустите монтажне завртње и навртке и подесите ако је потребно.

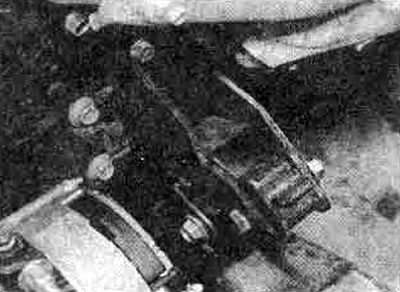

10.5 Предњи мотор/одбојна шипка мењача (мотор инсталиран)
6. Стисните горњи крај одбојне шипке и померајте је напред-назад и са једне на другу страну; требало би да се креће глатко. Ако није, олабавите завртње 1 и 2 и поново их притегните обрнутим редоследом. Ако се шипка и даље не креће глатко, замените је (фотографија).

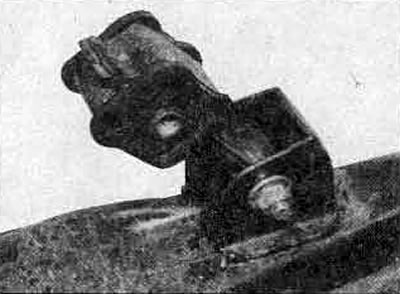

10.6 Замените одбојну шипку ако се оштро креће

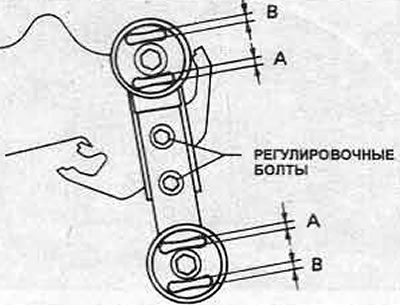

Цртање. 1.23 Подешавање задњег носача мотора/мјењача (поглавље 10)
7. Позивајући се на слику 1.23, проверите да ли су задњи доњи размаци за монтажу А и Б једнаки када мотор ради у празном ходу; код модела са аутоматским мењачем, проверите зазор А са мењачем у положају Д и зазор Б са мењачем у положају R. Ако је било који пар празнина затворен, олабавите два завртња за подешавање и промените дужину доњег подешавања док се не добије исправно подешавање (фотографија).

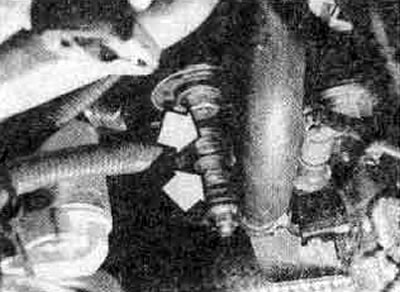

10.7 Подинсталација мотора/мјењача позади (уграђен мотор) - вијци за подешавање су означени стрелицама
8. Ако су предњи и задњи носачи правилно подешени, проверите да радијатор не вибрира када мотор ради у празном ходу. Ако постоји вибрација, проверите носаче радијатора и замените их ако је потребно (Одељак 2).
9. На моделима са аутоматским мењачем, проверите вибрације динамичких амортизера у празном ходу (одабрана позиција Д). Ако било који амортизер не вибрира, замените га.

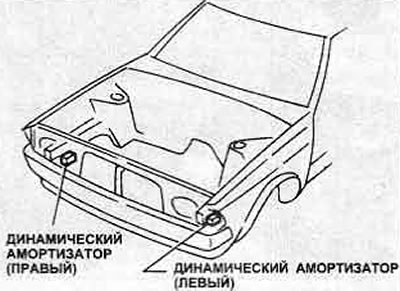

Цртање. 1.24 Локација динамичких амортизера - аутоматски мењач
