Vonkajší kĺb CV
1. Odstráňte hriadeľ nápravy.

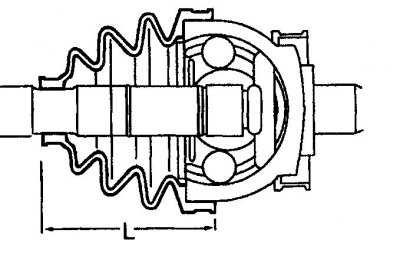

2. Odmerajte dĺžku (L) krytu po zložení.
3. Odstráňte svorky a presuňte kryt do strednej časti hriadeľa nápravy.
4. Ak sa kĺb CV nezmení, označte jeho relatívnu orientáciu vzhľadom na hriadeľ nápravy.
5. Upevnite hriadeľ nápravy do zveráka.
6. Naskrutkujte maticu na hriadeľ nápravy a pomocou sťahováka odstráňte kĺb CV bez poškodenia závitov. Kĺb CV je možné odstrániť údermi kladiva, čím sa poistný krúžok zatlačí do drážky.
7. Odstráňte kryt a odstráňte poistný krúžok.
8. Kĺb CV umyte v petroleji a dôkladne osušte.

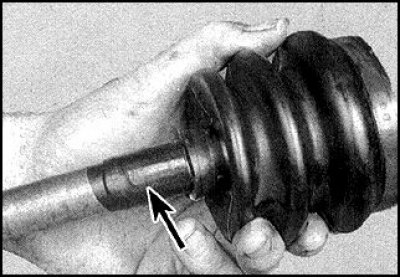

9. Ak zistíte najmenšie známky opotrebovania, vymeňte zostavu kĺbu CV.
10. Pri montáži oblepte drážky hriadeľa nápravy páskou.
11. Umiestnite svorku a kryt na hriadeľ nápravy.
12. Odstráňte pásku a vložte nový poistný krúžok do hriadeľa nápravy.
13. Nasaďte kĺb CV a zarovnajte použité značky (ak nebol zmenený kĺb CV).
14. Naskrutkujte maticu, upnite hriadeľ nápravy do zveráka a ľahkými údermi kladiva zľahka poklepte na kĺb CV tak, aby poistný krúžok zapadol do drážky.
15. Do krytu umiestnite špeciálne mazivo, kryt otočte tak, aby sa mazivo dostalo do záhybov.
16. Prebytočný tuk rozotrite vo vnútri topánky.
17. Nasaďte kryt na kĺb CV, nasaďte novú svorku.
18. Ohnite koniec svorky a zaistite ušami.
19. Nainštalujte kryt tak, aby bola zachovaná dĺžka nameraná pri demontáži.
20. Uistite sa, že okraj kufra zapadá do drážky hriadeľa nápravy.
21. Zaistite kryt malou svorkou.
22. Nainštalujte hriadeľ nápravy.
Vnútorný CV kĺb
Guľový kĺb

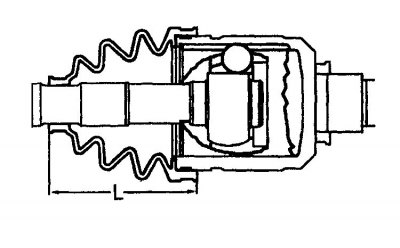

1. Postupujte podľa krokov v pp. 1–18. Majte na pamäti, že kĺb CV je možné odstrániť iba úderom kladiva na tŕň, nepoužíva sa nárazový sťahovák.
2. Skontrolujte dĺžku (L) krytu.
Trojvalcový kĺb CV
1. Odstráňte hriadeľ nápravy.

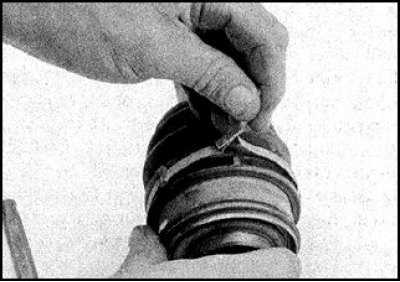

2. Zmerajte dĺžku puzdra po zložení.
(Celý článok je k dispozícii na zdroji: NISSANBOOK.ru)
3. Odstráňte svorky a presuňte kryt do strednej časti hriadeľa nápravy.

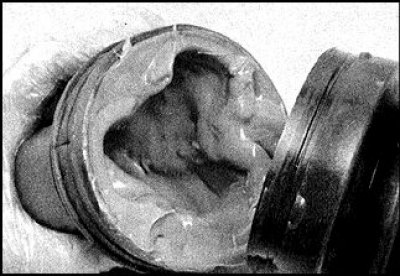

4. Ak sa kĺb CV nezmení, označte relatívnu orientáciu krytu kĺbu CV vzhľadom na hriadeľ nápravy.

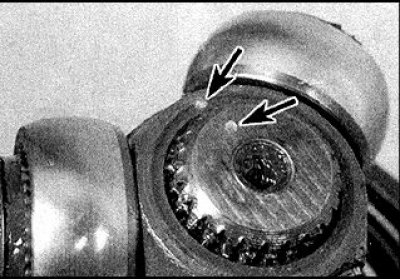

5. Odstráňte kryt kĺbu CV tak, aby valčeky zostali na kĺbovom statíve.

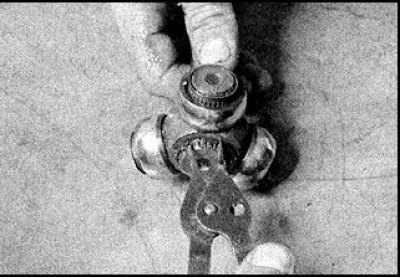

6. Označte statív a hriadele nápravy.
7. Odstráňte poistný krúžok.
8. Odstráňte záves statívu.
9. Kĺb CV umyte v petroleji a dôkladne osušte.
10. Starostlivo skontrolujte záves.
11. Ak zistíte najmenšie známky opotrebovania, vymeňte kĺb CV.
12. Nový kĺb CV sa vyberá podľa značiek na bočnej ploche vymieňaného pántu.
13. Omotajte pásku okolo drážok nápravy.
14. Umiestnite svorku a kryt na hriadeľ nápravy.
15. Odstráňte pásku a nasaďte závesný statív, pričom zarovnajte označené značky (ak nebol zmenený kĺb CV).
15. Zaistite záves novým poistným krúžkom.
16. Naneste špeciálny lubrikant na telo kĺbu (dodáva sa kompletne s novým pántom), okolo valčekov rozotrite mazivo.
17. Umiestnite telo závesu na statív, pričom zarovnajte označené značky na tele a hriadeli nápravy (ak nebol zmenený kĺb CV).
18. Nasaďte kryt na puzdro kĺbu CV a nasaďte novú svorku.
19. Utiahnite svorku, ohnite koniec svorky a zaistite ušami.
20. Nainštalujte kryt tak, aby bola zachovaná dĺžka nameraná pri demontáži.
21. Uistite sa, že okraj kufra zapadá do drážky hriadeľa nápravy.
22. Zaistite kryt malou svorkou.
23. Nainštalujte hriadeľ nápravy.
